Dr. W. Tinter.

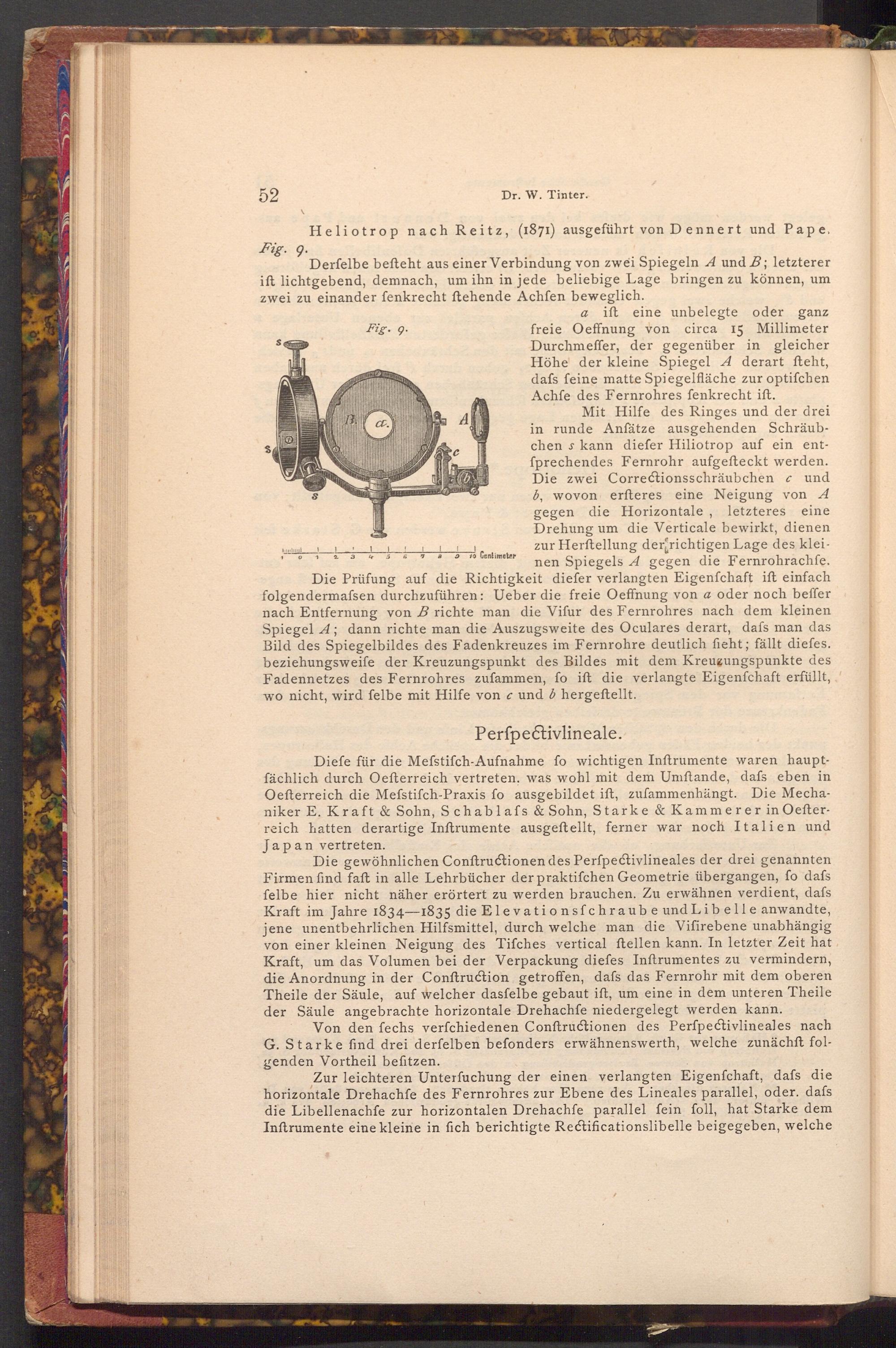

Fig. 9.

Heliotrop nach Reitz,( 1871) ausgeführt von Dennert und Pape,

Derfelbe beſteht aus einer Verbindung von zwei Spiegeln A und B; letzterer ift lichtgebend, demnach, um ihn in jede beliebige Lage bringen zu können, um zwei zu einander fenkrecht ftehende Achfen beweglich.

S

VB.

Fig. 9.

a.

1

1

0

1

2

3

4

5

6

7

a

9

a

ift eine unbelegte oder ganz freie Oeffnung von circa 15 Millimeter Durchmeffer, der gegenüber in gleicher Höhe der kleine Spiegel A derart fteht, dafs feine matte Spiegelfläche zur optifchen Achfe des Fernrohres fenkrecht ift.

Mit Hilfe des Ringes und der drei in runde Anfätze ausgehenden Schräub­chens kann diefer Hiliotrop auf ein ent­fprechendes Fernrohr aufgefteckt werden. Die zwei Correctionsschräubchen c und b, wovon erfteres eine Neigung von A gegen die Horizontale, letzteres eine Drehung um die Verticale bewirkt, dienen zur Herftellung der richtigen Lage des klei­nen Spiegels A gegen die Fernrohrachfe. Die Prüfung auf die Richtigkeit diefer verlangten Eigenfchaft ift einfach folgendermafsen durchzuführen: Ueber die freie Oeffnung von a oder noch beffer nach Entfernung von B richte man die Vifur des Fernrohres nach dem kleinen Spiegel A; dann richte man die Auszugsweite des Oculares derart, dafs man das Bild des Spiegelbildes des Fadenkreuzes im Fernrohre deutlich fieht; fällt diefes. beziehungsweife der Kreuzungspunkt des Bildes mit dem Kreuzungspunkte des Fadennetzes des Fernrohres zufammen, fo ift die verlangte Eigenfchaft erfüllt, wo nicht, wird felbe mit Hilfe von c und 6 hergestellt.

10 Centimeter

Perfpectivlineale.

Diefe für die Mefstifch- Aufnahme fo wichtigen Inftrumente waren haupt­fächlich durch Oefterreich vertreten. was wohl mit dem Umftande, dafs eben in Oefterreich die Mefstifch- Praxis fo ausgebildet ift, zufammenhängt. Die Mecha­niker E. Kraft& Sohn, Schablafs& Sohn, Starke& Kammerer in Oefter­reich hatten derartige Inftrumente ausgeftellt, ferner war noch Italien und Japan vertreten.

Die gewöhnlichen Conftructionen des Perfpectivlineales der drei genannten Firmen find faft in alle Lehrbücher der praktifchen Geometrie übergangen, fo dafs felbe hier nicht näher erörtert zu werden brauchen. Zu erwähnen verdient, dafs Kraft im Jahre 1834-1835 die Elevationsfchraube und Libelle anwandte, jene unentbehrlichen Hilfsmittel, durch welche man die Vifirebene unabhängig von einer kleinen Neigung des Tifches vertical ftellen kann. In letzter Zeit hat Kraft, um das Volumen bei der Verpackung diefes Inftrumentes zu vermindern, die Anordnung in der Conftruction getroffen, dafs das Fernrohr mit dem oberen Theile der Säule, auf welcher dasfelbe gebaut ift, um eine in dem unteren Theile der Säule angebrachte horizontale Drehachfe niedergelegt werden kann.

Von den fechs verfchiedenen Conftructionen des Perfpectivlineales nach G. Starke find drei derfelben befonders erwähnenswerth, welche zunächft fol­genden Vortheil befitzen.

Zur leichteren Unterfuchung der einen verlangten Eigenfchaft, dafs die horizontale Drehachfe des Fernrohres zur Ebene des Lineales parallel, oder. dafs die Libellenachfe zur horizontalen Drehachfe parallel fein foll, hat Starke dem Inftrumente eine kleine in fich berichtigte Rectificationslibelle beigegeben, welche
