Geodätifche Inftrumente

53

auf die horizontale Drehachfe aufgefetzt werden kann. Bringt man diefe Rectifi­cationslibelle mit der Elevationsfchraube zum Einfpielen, macht man alfo die horizontale Drehachfe wirklich horizontal, fo mufs, wenn die eigentliche Arbeits­libelle, welche zum Herſtellen der verticalen Lage der Vifirebene verwendet wird, die geforderte Bedingung erfüllt, ebenfalls einfpielen. Im Gegenfalle wird die Abweichung mit der Correctionsfchraube der Libelle verbeffert.*

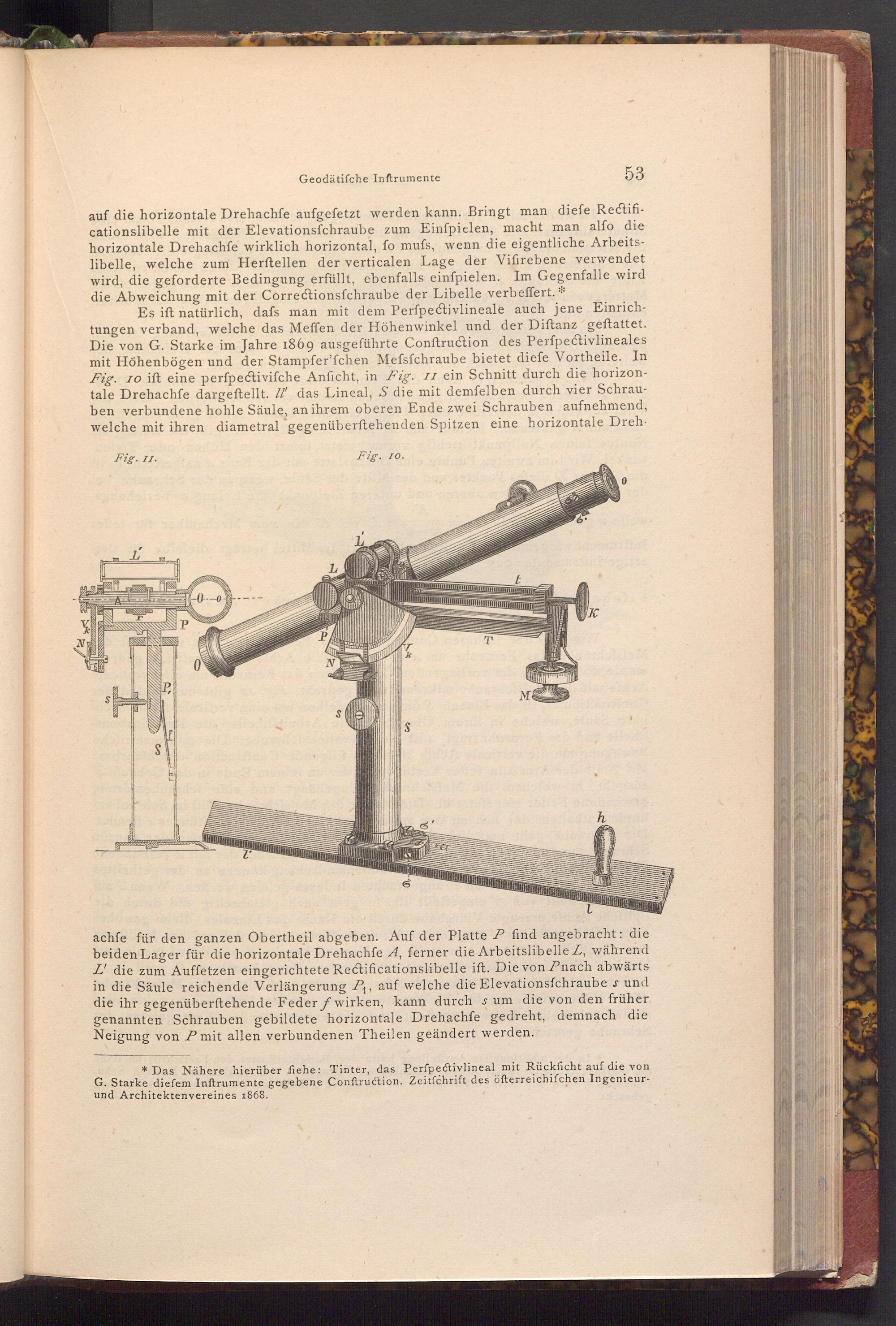

Es ift natürlich, dafs man mit dem Perfpectivlineale auch jene Einrich­tungen verband, welche das Meffen der Höhenwinkel und der Diftanz geftattet. Die von G. Starke im Jahre 1869 ausgeführte Conftruction des Perfpectivlineales mit Höhenbögen und der Stampfer'fchen Mefsfchraube bietet diefe Vortheile. In Fig. 10 ift eine perfpectivifche Anficht, in Fig. 11 ein Schnitt durch die horizon­tale Drehachfe dargeftellt. Il' das Lineal, S die mit demfelben durch vier Schrau­ben verbundene hohle Säule, an ihrem oberen Ende zwei Schrauben aufnehmend, welche mit ihren diametral gegenüberftehenden Spitzen eine horizontale Dreh

Fig. 11.

Fig. 10.

P

-0--0­

L

P

T

k

N

0

P

E

11

S

で

S

t

K

M

S

ΑΣΘΕ

h

し

achfe für den ganzen Obertheil abgeben. Auf der Platte P find angebracht: die beiden Lager für die horizontale Drehachfe A, ferner die Arbeitslibelle L, während L' die zum Auffetzen eingerichtete Rectificationslibelle ift. Die von Pnach abwärts in die Säule reichende Verlängerung P₁, auf welche die Elevationsfchraube s und die ihr gegenüberftehende Feder f wirken, kann durch s um die von den früher genannten Schrauben gebildete horizontale Drehachfe gedreht, demnach die Neigung von P mit allen verbundenen Theilen geändert werden.

* Das Nähere hierüber fiehe: Tinter, das Perfpectivlineal mit Rückficht auf die von G. Starke diefem Inftrumente gegebene Conftruction. Zeitfchrift des öfterreichifchen Ingenieur­und Architektenvereines 1868.
