62

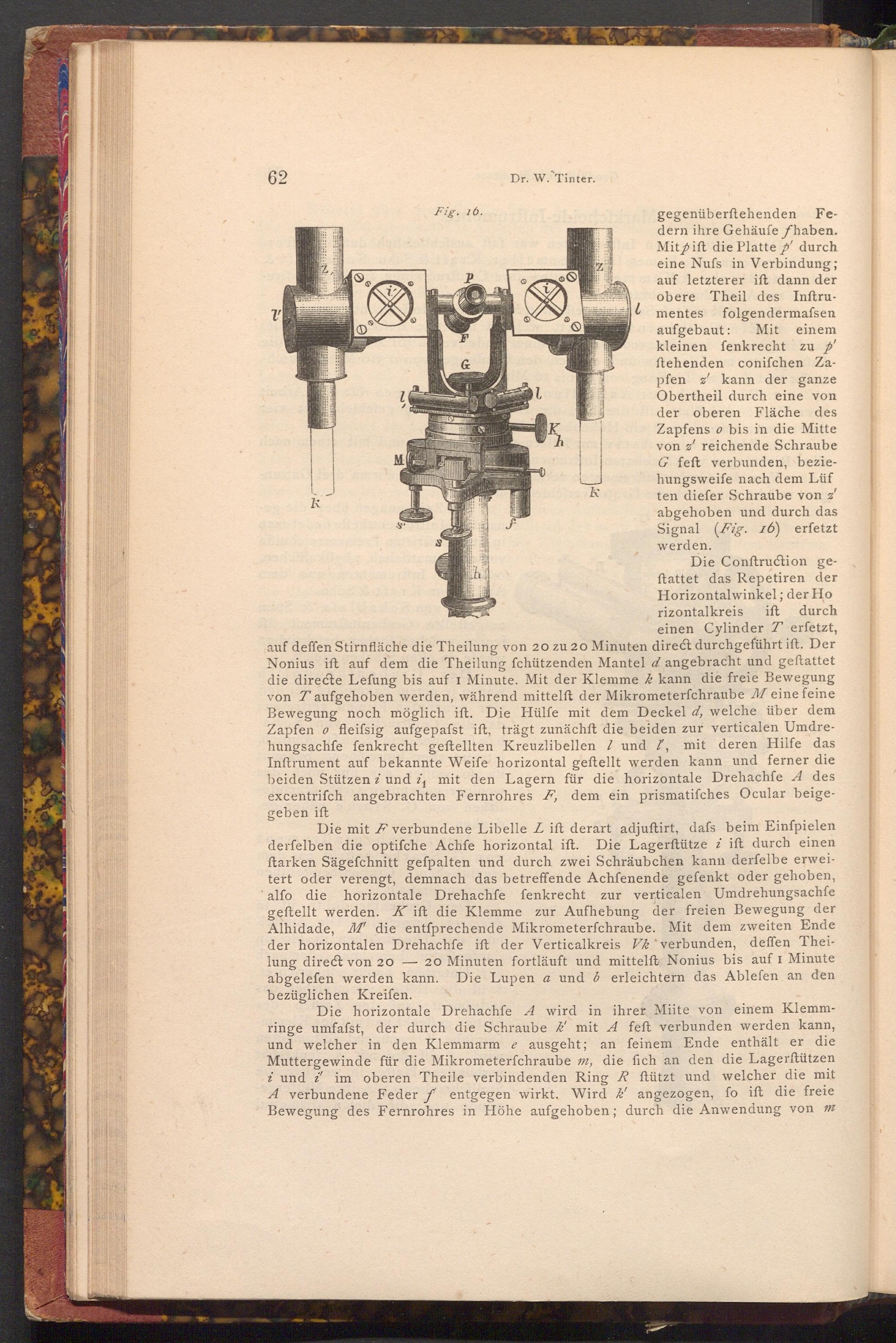

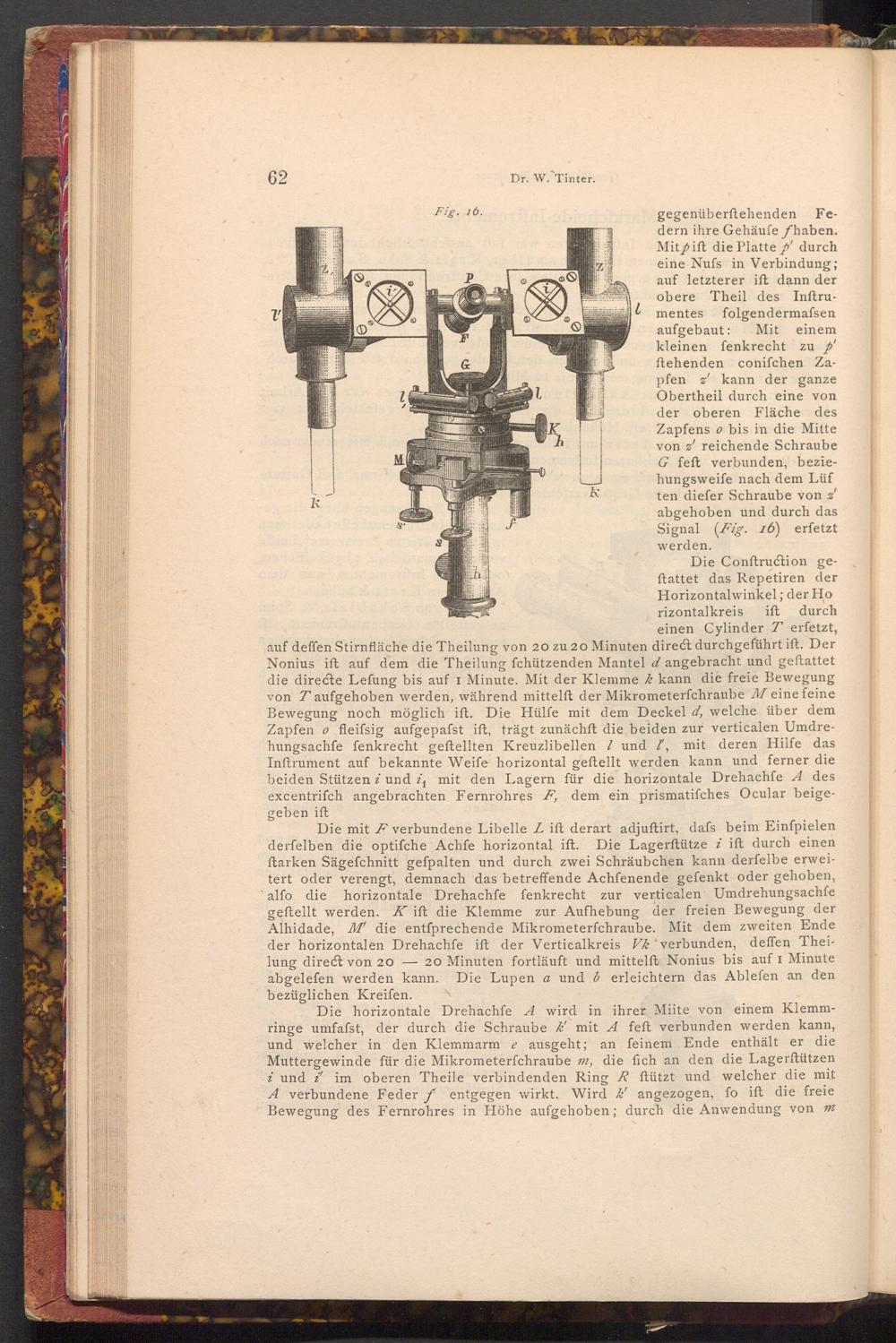

Fig. 16.

Dr. W. Tinter.

bior

V'

K

0

i

P

M

1000

G

0

K

D

h

k

し

Fe­

gegenüberftehenden dern ihre Gehäuse fhaben. Mitpift die Platte p' durch

eine Nufs in Verbindung;

auf letzterer ift dann der obere Theil des Inftru­mentes folgendermafsen aufgebaut: Mit einem kleinen fenkrecht zu p ftehenden conifchen Za­pfen kann der ganze Obertheil durch eine von der oberen Fläche des Zapfens o bis in die Mitte von z' reichende Schraube G feft verbunden, bezie­hungsweife nach dem Lüf ten diefer Schraube von z' abgehoben und durch das Signal( Fig. 16) erfetzt

werden.

Die Conftruction ge­ftattet das Repetiren der Horizontalwinkel; der Ho rizontalkreis ift durch einen Cylinder T erfetzt,

auf deffen Stirnfläche die Theilung von 20 zu 20 Minuten direct durchgeführt ift. Der Nonius ift auf dem die Theilung fchützenden Mantel d angebracht und geftattet die directe Lefung bis auf 1 Minute. Mit der Klemme k kann die freie Bewegung von Taufgehoben werden, während mittelft der Mikrometerfchraube Meine feine Bewegung noch möglich ift. Die Hülfe mit dem Deckel d, welche über dem Zapfen o fleifsig aufgepafst ift, trägt zunächft die beiden zur verticalen Umdre­hungsachfe fenkrecht geftellten Kreuzlibellen/ und l', mit deren Hilfe das Inftrument auf bekannte Weife horizontal geftellt werden kann und ferner die beiden Stützen i und i₁ mit den Lagern für die horizontale Drehachfe A des excentrifch angebrachten Fernrohres F, dem ein prismatifches Ocular beige­geben ift

Die mit verbundene Libelle L ift derart adjuftirt, dafs beim Einfpielen derfelben die optifche Achfe horizontal ift. Die Lagerftütze i ift durch einen ftarken Sägefchnitt gefpalten und durch zwei Schräubchen kann derfelbe erwei­tert oder verengt, demnach das betreffende Achfenende gefenkt oder gehoben, alfo die horizontale Drehachfe fenkrecht zur verticalen Umdrehungsachfe geftellt werden. K ift die Klemme zur Aufhebung der freien Bewegung der Alhidade, M die entſprechende Mikrometerfchraube. Mit dem zweiten Ende der horizontalen Drehachfe ift der Verticalkreis Vk verbunden, deffen Thei­lung direct von 2020 Minuten fortläuft und mittelft Nonius bis auf 1 Minute abgelefen werden kann. Die Lupen a und 6 erleichtern das Ablefen an den bezüglichen Kreifen.

Die horizontale Drehachfe A wird in ihrer Miite von einem Klemm­ringe umfafst, der durch die Schraube k' mit A feft verbunden werden kann, und welcher in den Klemmarm e ausgeht; an feinem Ende enthält er die Muttergewinde für die Mikrometerfchraube m, die fich an den die Lagerſtützen i und im oberen Theile verbindenden Ring R ftützt und welcher die mit A verbundene Feder f entgegen wirkt. Wird k' angezogen, fo ift die freie Bewegung des Fernrohres in Höhe aufgehoben; durch die Anwendung von m
