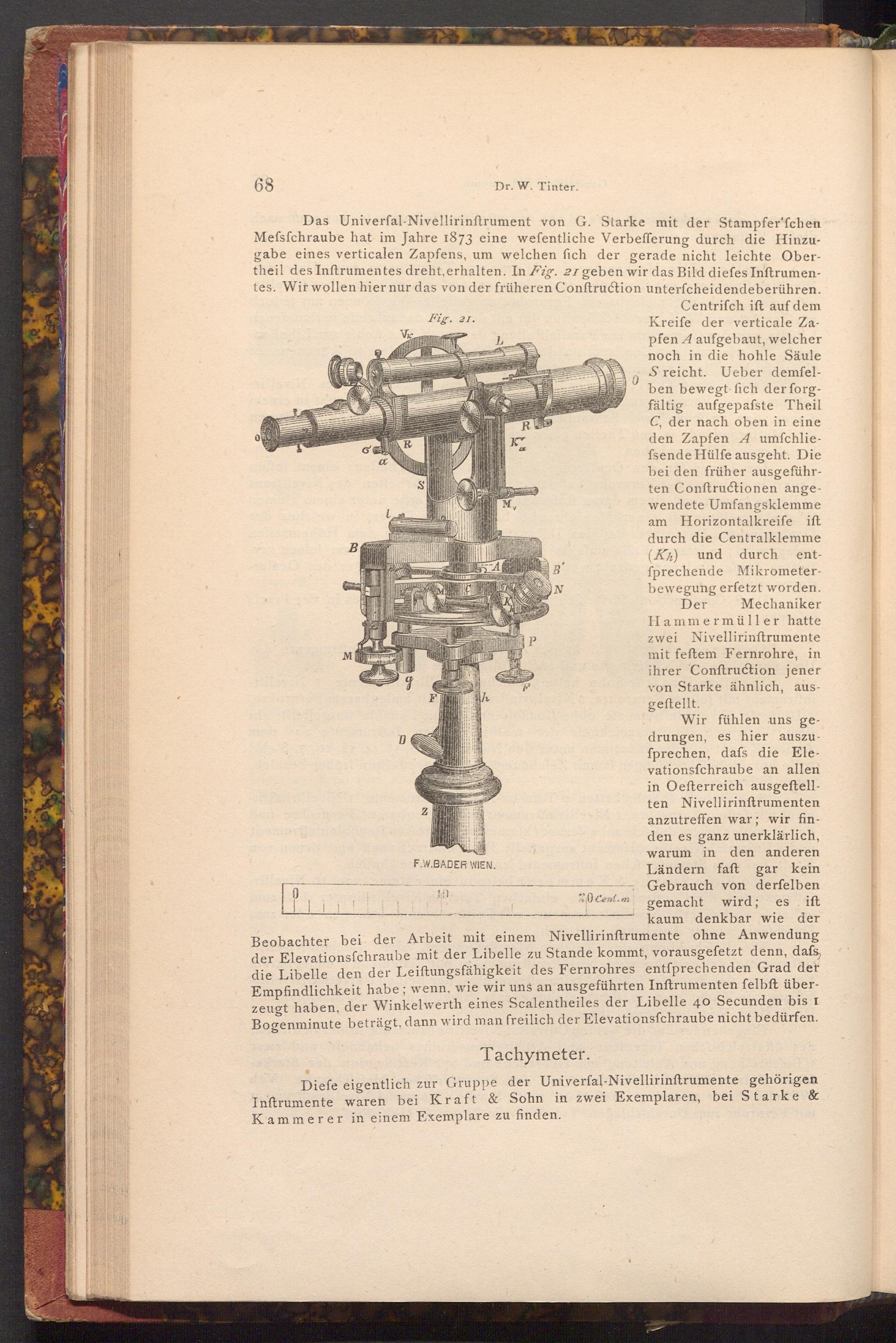

Das Univerfal- Nivellirinftrument von G. Starke mit der Stampfer'fchen Mefsfchraube hat im Jahre 1873 eine wefentliche Verbefferung durch die Hinzugabe eines verticalen Zapfens, um welchen fich der gerade nicht leichte Obertheil des Inftrumentes dreht, erhalten. In Fig. 21 geben wir das Bild diefes Inftrumentes. Wir wollen hier nur das von der früheren Conftruction unterfcheidende berühren.
0
B
४
VIC
R
Fig. 21.
R KY
Cz
S
M
V
M
g
F
h
D
2
A
F.W.BADER WIEN.
P
B'
N
0
Centrifch ift auf dem Kreife der verticale Zapfen A aufgebaut, welcher noch in die hohle Säule S reicht. Ueber demfelben bewegt fich der forgfältig aufgepafste Theil C, der nach oben in eine den Zapfen A umfchliefsende Hülfe ausgeht. Die bei den früher ausgeführten Conftructionen angewendete Umfangsklemme am Horizontalkreife ift durch die Centralklemme ( Kn) und durch entfprechende Mikrometerbewegung erfetzt worden. Der Mechaniker Hammermüller hatte
zwei Nivellirinftrumente mit feftem Fernrohre, in ihrer Conftruction jener von Starke ähnlich, ausgeftellt.
Wir fühlen uns gedrungen, es hier auszufprechen, dafs die Elevationsfchraube an allen in Oefterreich ausgeftellten Nivellirinftrumenten anzutreffen war; wir finden es ganz unerklärlich, warum in den anderen Ländern faft gar kein Gebrauch von derfelben
20tent.m gemacht wird; es ift
kaum denkbar wie der
Beobachter bei der Arbeit mit einem Nivellirinftrumente ohne Anwendung der Elevationsfchraube mit der Libelle zu Stande kommt, vorausgefetzt denn, dafs die Libelle den der Leiftungsfähigkeit des Fernrohres entſprechenden Grad der Empfindlichkeit habe; wenn, wie wir uns an ausgeführten Inftrumenten felbft überzeugt haben, der Winkelwerth eines Scalentheiles der Libelle 40 Secunden bis I Bogenminute beträgt, dann wird man freilich der Elevationsfchraube nicht bedürfen.
Tachymeter.
Diefe eigentlich zur Gruppe der Univerfal- Nivellirinftrumente gehörigen Inftrumente waren bei Kraft& Sohn in zwei Exemplaren, bei Starke& Kammerer in einem Exemplare zu finden.
