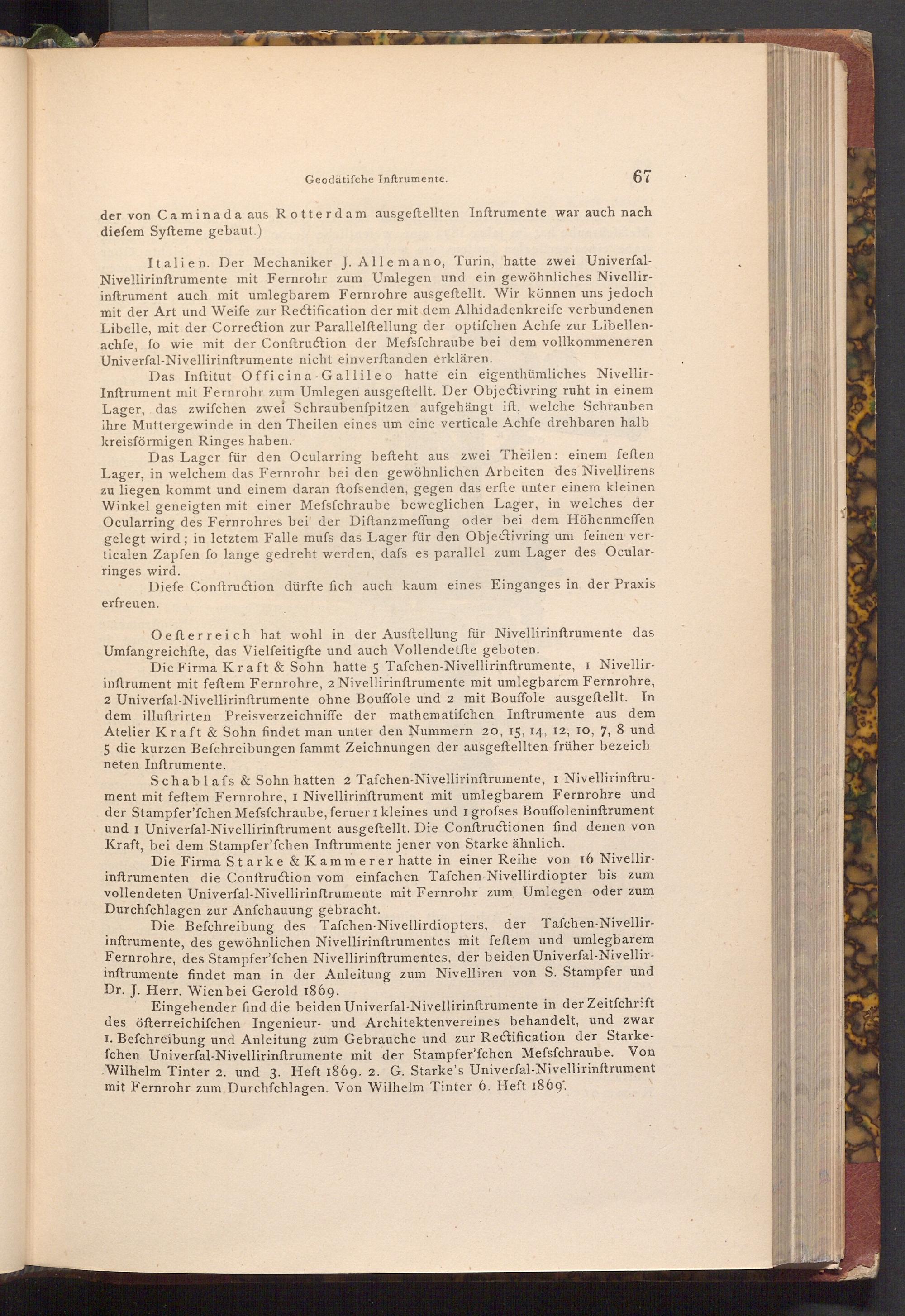

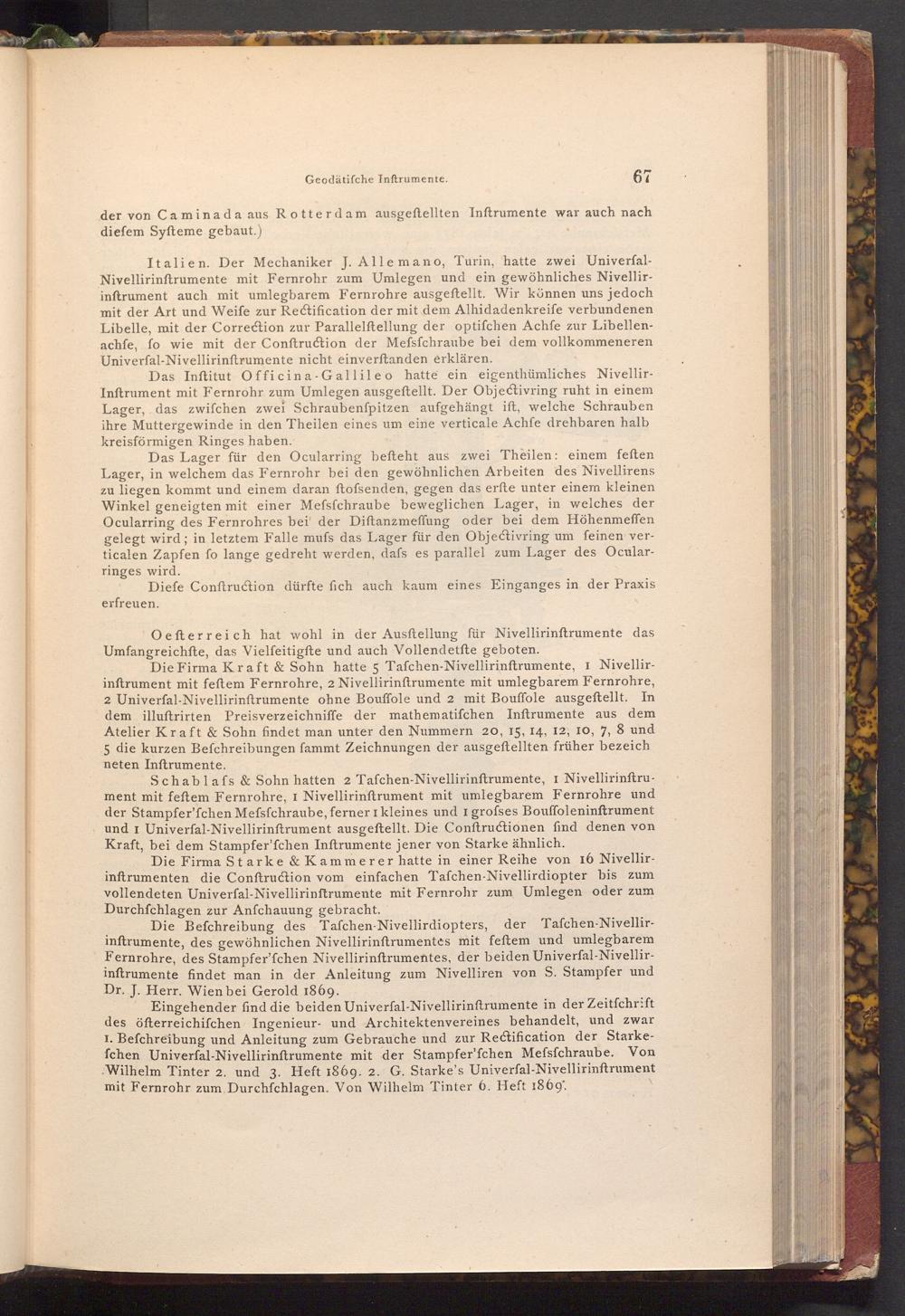

Geodätifche Inftrumente.

67

der von Caminada aus Rotterdam ausgeftellten Inftrumente war auch nach diefem Syfteme gebaut.)

Italien. Der Mechaniker J. Alle mano, Turin, hatte zwei Univerfal­Nivellirinftrumente mit Fernrohr zum Umlegen und ein gewöhnliches Nivellir­inftrument auch mit umlegbarem Fernrohre ausgeftellt. Wir können uns jedoch mit der Art und Weife zur Rectification der mit dem Alhidadenkreife verbundenen Libelle, mit der Correction zur Parallelftellung der optifchen Achfe zur Libellen­achfe, fo wie mit der Conftruction der Mefsfchraube bei dem vollkommeneren Univerfal- Nivellirinftrumente nicht einverftanden erklären.

Das Inftitut Officina- Gallileo hatte ein eigenthümliches Nivellir­Inftrument mit Fernrohr zum Umlegen ausgeftellt. Der Objectivring ruht in einem Lager, das zwifchen zwei Schraubenfpitzen aufgehängt ift, welche Schrauben ihre Muttergewinde in den Theilen eines um eine verticale Achfe drehbaren halb kreisförmigen Ringes haben.

Das Lager für den Ocularring befteht aus zwei Theilen: einem feften Lager, in welchem das Fernrohr bei den gewöhnlichen Arbeiten des Nivellirens zu liegen kommt und einem daran ftofsenden, gegen das erfte unter einem kleinen Winkel geneigten mit einer Mefsfchraube beweglichen Lager, in welches der Ocularring des Fernrohres bei der Diftanzmeffung oder bei dem Höhenmeffen gelegt wird; in letztem Falle mufs das Lager für den Objectivring um feinen ver­ticalen Zapfen fo lange gedreht werden, dafs es parallel zum Lager des Ocular­ringes wird.

Diefe Conftruction dürfte fich auch kaum eines Einganges in der Praxis

erfreuen.

Oefterreich hat wohl in der Ausftellung für Nivellirinftrumente das Umfangreichfte, das Vielfeitigfte und auch Vollendetfte geboten.

Die Firma Kraft& Sohn hatte 5 Tafchen- Nivellirinftrumente, I Nivellir­inftrument mit feftem Fernrohre, 2 Nivellirinftrumente mit umlegbarem Fernrohre, 2 Univerfal- Nivellirinftrumente ohne Bouffole und 2 mit Bouffole ausgeftellt. In dem illuftrirten Preisverzeichniffe der mathematifchen Inftrumente aus dem Atelier Kraft& Sohn findet man unter den Nummern 20, 15, 14, 12, 10, 7, 8 und 5 die kurzen Befchreibungen fammt Zeichnungen der ausgeftellten früher bezeich neten Inftrumente.

Schablafs& Sohn hatten 2 Tafchen- Nivellirinftrumente, I Nivellirinftru­ment mit feftem Fernrohre, I Nivellirinftrument mit umlegbarem Fernrohre und der Stampfer'fchen Mefsfchraube, ferner I kleines und 1 grofses Bouffoleninftrument und 1 Univerfal- Nivellirinftrument ausgeftellt. Die Conftructionen find denen von Kraft, bei dem Stampfer'fchen Inftrumente jener von Starke ähnlich.

Die Firma Starke& Kammerer hatte in einer Reihe von 16 Nivellir­inftrumenten die Conftruction vom einfachen Tafchen- Nivellirdiopter bis zum vollendeten Univerfal- Nivellirinftrumente mit Fernrohr zum Umlegen oder zum Durchfchlagen zur Anfchauung gebracht.

Die Befchreibung des Tafchen- Nivellirdiopters, der Tafchen- Nivellir­inftrumente, des gewöhnlichen Nivellirinftrumentes mit feftem und umlegbarem Fernrohre, des Stampfer'fchen Nivellirinftrumentes, der beiden Univerfal- Nivellir­inftrumente findet man in der Anleitung zum Nivelliren von S. Stampfer und Dr. J. Herr. Wien bei Gerold 1869.

Eingehender find die beiden Univerfal- Nivellirinftrumente in der Zeitfchrift des öfterreichifchen Ingenieur- und Architektenvereines behandelt, und zwar 1. Befchreibung und Anleitung zum Gebrauche und zur Rectification der Starke­fchen Univerfal- Nivellirinftrumente mit der Stampfer'fchen Mefsfchraube. Von Wilhelm Tinter 2. und 3. Heft 1869. 2. G. Starke's Univerfal- Nivellirinftrument mit Fernrohr zum Durchfchlagen. Von Wilhelm Tinter 6. Heft 1869.
