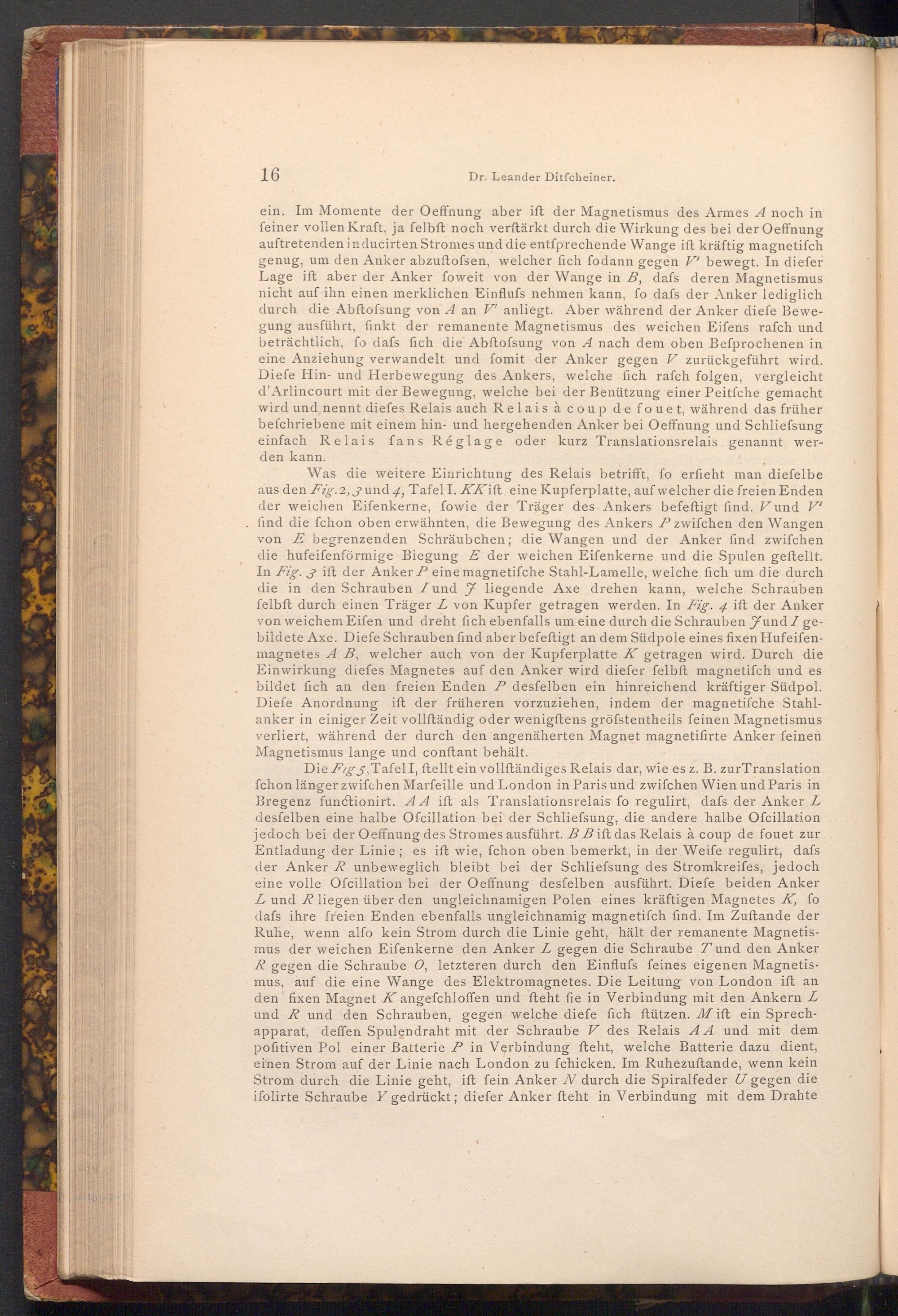

ein. Im Momente der Oeffnung aber ift der Magnetismus des Armes A noch in feiner vollen Kraft, ja felbft noch verftärkt durch die Wirkung des bei der Oeffnung auftretenden inducirten Stromes und die entſprechende Wange ift kräftig magnetifch genug, um den Anker abzuftofsen, welcher fich fodann gegen bewegt. In diefer Lage ift aber der Anker foweit von der Wange in B, dafs deren Magnetismus nicht auf ihn einen merklichen Einfluss nehmen kann, fo dafs der Anker lediglich durch die Abftofsung von A an Vanliegt. Aber während der Anker diefe Bewe­gung ausführt, finkt der remanente Magnetismus des weichen Eifens rafch und beträchtlich, fo dafs fich die Abftofsung von A nach dem oben Befprochenen in eine Anziehung verwandelt und fomit der Anker gegen V zurückgeführt wird. Diefe Hin- und Herbewegung des Ankers, welche fich rafch folgen, vergleicht d'Arlincourt mit der Bewegung, welche bei der Benützung einer Peitfche gemacht wird und nennt diefes Relais auch Relais à coup de fouet, während das früher befchriebene mit einem hin- und hergehenden Anker bei Oeffnung und Schliefsung einfach Relais fans Réglage oder kurz Translationsrelais genannt wer­

den kann.

Was die weitere Einrichtung des Relais betrifft, fo erfieht man diefelbe aus den Fig. 2, 3 und 4, Tafel I. KKift eine Kupferplatte, auf welcher die freien Enden der weichen Eifenkerne, fowie der Träger des Ankers befeftigt find. V und V find die fchon oben erwähnten, die Bewegung des Ankers P zwifchen den Wangen von E begrenzenden Schräubchen; die Wangen und der Anker find zwifchen die hufeifenförmige Biegung E der weichen Eifenkerne und die Spulen geftellt. In Fig. 3 ift der Anker Peine magnetifche Stahl- Lamelle, welche fich um die durch die in den Schrauben I und liegende Axe drehen kann, welche Schrauben felbft durch einen Träger L von Kupfer getragen werden. In Fig. 4 ift der Anker von weichem Eifen und dreht fich ebenfalls um eine durch die Schrauben Jund/ ge­bildete Axe. Diefe Schrauben find aber befeftigt an dem Südpole eines fixen Hufeifen­magnetes A B, welcher auch von der Kupferplatte K getragen wird. Durch die Einwirkung diefes Magnetes auf den Anker wird diefer felbft magnetifch und es bildet fich an den freien Enden P desfelben ein hinreichend kräftiger Südpol. Diefe Anordnung ift der früheren vorzuziehen, indem der magnetiſche Stahl­anker in einiger Zeit vollständig oder wenigftens gröfstentheils feinen Magnetismus verliert, während der durch den angenäherten Magnet magnetifirte Anker feinen Magnetismus lange und conftant behält.

Die Fig 5, Tafel I, ftellt ein vollständiges Relais dar, wie es z. B. zur Translation fchon länger zwifchen Marfeille und London in Paris und zwifchen Wien und Paris in Bregenz functionirt. AA ift als Translationsrelais fo regulirt, dafs der Anker L desfelben eine halbe Ofcillation bei der Schliefsung, die andere halbe Ofcillation jedoch bei der Oeffnung des Stromes ausführt. B B ift das Relais à coup de fouet zur Entladung der Linie; es ift wie, fchon oben bemerkt, in der Weife regulirt, dafs der Anker R unbeweglich bleibt bei der Schliefsung des Stromkreifes, jedoch eine volle Ofcillation bei der Oeffnung desfelben ausführt. Diefe beiden Anker Lund R liegen über den ungleichnamigen Polen eines kräftigen Magnetes K, fo dafs ihre freien Enden ebenfalls ungleichnamig magnetiſch find. Im Zuftande der Ruhe, wenn alfo kein Strom durch die Linie geht, hält der remanente Magnetis­mus der weichen Eifenkerne den Anker L gegen die Schraube Tund den Anker R gegen die Schraube O, letzteren durch den Einfluss feines eigenen Magnetis­mus, auf die eine Wange des Elektromagnetes. Die Leitung von London ift an den fixen Magnet K angefchloffen und fteht fie in Verbindung mit den Ankern L und R und den Schrauben, gegen welche diefe fich ftützen. M ift ein Sprech­apparat, deffen Spulendraht mit der Schraube V des Relais AA und mit dem pofitiven Pol einer Batterie P in Verbindung fteht, welche Batterie dazu dient, einen Strom auf der Linie nach London zu fchicken. Im Ruhezuftande, wenn kein Strom durch die Linie geht, ift fein Anker NV durch die Spiralfeder U gegen die ifolirte Schraube Y gedrückt; diefer Anker fteht in Verbindung mit dem Drahte
