32

Dr. Leander Ditfcheiner.

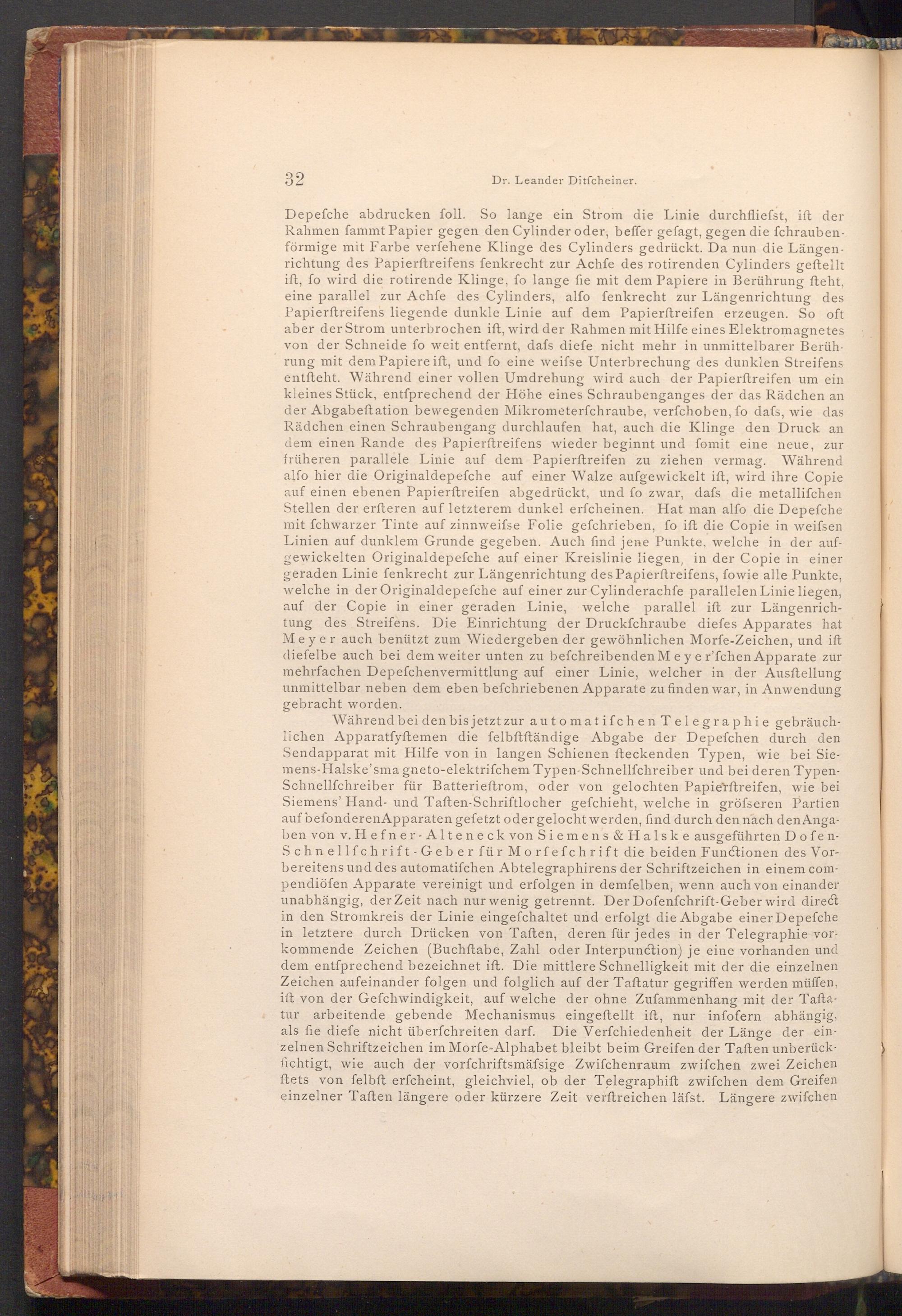

Depefche abdrucken foll. So lange ein Strom die Linie durchfliefst, ift der Rahmen fammt Papier gegen den Cylinder oder, beffer gefagt, gegen die fchrauben­förmige mit Farbe verfehene Klinge des Cylinders gedrückt. Da nun die Längen­richtung des Papierftreifens fenkrecht zur Achfe des rotirenden Cylinders geftellt ift, fo wird die rotirende Klinge, fo lange fie mit dem Papiere in Berührung fteht, eine parallel zur Achfe des Cylinders, alfo fenkrecht zur Längenrichtung des Papierftreifens liegende dunkle Linie auf dem Papierftreifen erzeugen. So oft aber der Strom unterbrochen ift, wird der Rahmen mit Hilfe eines Elektromagnetes von der Schneide fo weit entfernt, dafs diefe nicht mehr in unmittelbarer Berüh­rung mit dem Papiere ift, und fo eine weifse Unterbrechung des dunklen Streifens entfteht. Während einer vollen Umdrehung wird auch der Papierftreifen um ein kleines Stück, entſprechend der Höhe eines Schraubenganges der das Rädchen an der Abgabeftation bewegenden Mikrometerfchraube, verfchoben, fo dafs, wie das Rädchen einen Schraubengang durchlaufen hat, auch die Klinge den Druck an dem einen Rande des Papierftreifens wieder beginnt und fomit eine neue, zur früheren parallele Linie auf dem Papierftreifen zu ziehen vermag. Während alfo hier die Originaldepefche auf einer Walze aufgewickelt ift, wird ihre Copie auf einen ebenen Papierftreifen abgedrückt, und fo zwar, dafs die metallifchen Stellen der erfteren auf letzterem dunkel erfcheinen. Hat man alfo die Depefche mit fchwarzer Tinte auf zinnweifse Folie gefchrieben, fo ift die Copie in weifsen Linien auf dunklem Grunde gegeben. Auch find jene Punkte, welche in der auf­gewickelten Originaldepefche auf einer Kreislinie liegen, in der Copie in einer geraden Linie fenkrecht zur Längenrichtung des Papierftreifens, fowie alle Punkte, welche in der Originaldepefche auf einer zur Cylinderachfe parallelen Linie liegen, auf der Copie in einer geraden Linie, welche parallel ift zur Längenrich­tung des Streifens. Die Einrichtung der Druckfchraube diefes Apparates hat Meyer auch benützt zum Wiedergeben der gewöhnlichen Morfe- Zeichen, und ift diefelbe auch bei dem weiter unten zu befchreibenden Meyer'fchen Apparate zur mehrfachen Depefchenvermittlung auf einer Linie, welcher in der Ausstellung unmittelbar neben dem eben befchriebenen Apparate zu finden war, in Anwendung gebracht worden.

Während bei den bis jetzt zur automatifchen Telegraphie gebräuch­lichen Apparatfyftemen die felbftftändige Abgabe der Depefchen durch den Sendapparat mit Hilfe von in langen Schienen fteckenden Typen, wie bei Sie­mens- Halske'sma gneto- elektrifchem Typen- Schnellfchreiber und bei deren Typen­Schnellfchreiber für Batterieftrom, oder von gelochten Papierftreifen, wie bei Siemens' Hand- und Taften- Schriftlocher gefchieht, welche in gröfseren Partien auf befonderen Apparaten gefetzt oder gelocht werden, find durch den nach den Anga­ben von v. Hefner- Alteneck von Siemens& Halske ausgeführten Dofen­Schnellfchrift Geber für Morfefchrift die beiden Functionen des Vor­bereitens und des automatiſchen Abtelegraphirens der Schriftzeichen in einem com­pendiöfen Apparate vereinigt und erfolgen in demfelben, wenn auch von einander unabhängig, der Zeit nach nur wenig getrennt. Der Dofenfchrift- Geber wird direct in den Stromkreis der Linie eingefchaltet und erfolgt die Abgabe einer Depefche in letztere durch Drücken von Taften, deren für jedes in der Telegraphie vor­kommende Zeichen( Buchftabe, Zahl oder Interpunction) je eine vorhanden und dem entſprechend bezeichnet ift. Die mittlere Schnelligkeit mit der die einzelnen Zeichen aufeinander folgen und folglich auf der Taftatur gegriffen werden müffen, ift von der Gefchwindigkeit, auf welche der ohne Zuſammenhang mit der Tafta­tur arbeitende gebende Mechanismus eingeftellt ift, nur infofern abhängig, als fie diefe nicht überfchreiten darf. Die Verfchiedenheit der Länge der ein­zelnen Schriftzeichen im Morfe- Alphabet bleibt beim Greifen der Taften unberück fichtigt, wie auch der vorfchriftsmäfsige Zwifchenraum zwifchen zwei Zeichen ftets von felbft erfcheint, gleichviel, ob der Telegraphift zwifchen dem Greifen einzelner Taften längere oder kürzere Zeit verftreichen läfst. Längere zwifchen
