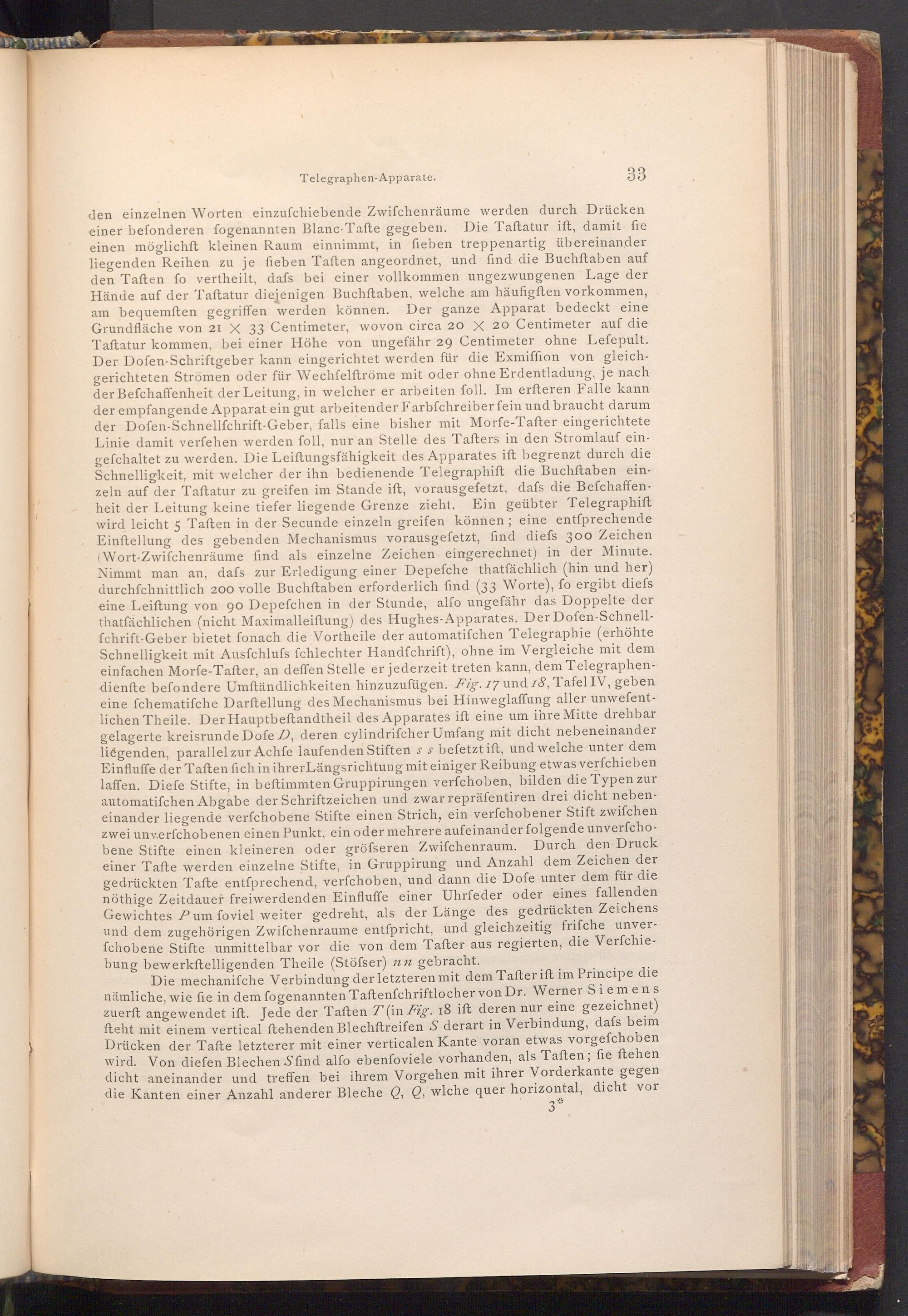

Telegraphen- Apparate.

33

den einzelnen Worten einzufchiebende Zwifchenräume werden durch Drücken einer befonderen fogenannten Blanc- Tafte gegeben. Die Taftatur ift, damit fie einen möglichft kleinen Raum einnimmt, in fieben treppenartig übereinander liegenden Reihen zu je fieben Taften angeordnet, und find die Buchftaben auf den Taften fo vertheilt, dafs bei einer vollkommen ungezwungenen Lage der Hände auf der Taftatur diejenigen Buchftaben, welche am häufigften vorkommen, am bequemften gegriffen werden können. Der ganze Apparat bedeckt eine Grundfläche von 21 x 33 Centimeter, wovon circa 20 X 20 Centimeter auf die Taftatur kommen, bei einer Höhe von ungefähr 29 Centimeter ohne Lefepult. Der Dofen- Schriftgeber kann eingerichtet werden für die Exmiffion von gleich­gerichteten Strömen oder für Wechfelftröme mit oder ohne Erdentladung, je nach der Befchaffenheit der Leitung, in welcher er arbeiten foll. Im erfteren Falle kann der empfangende Apparat ein gut arbeitender Farbfchreiber fein und braucht darum der Dofen- Schnellfchrift- Geber, falls eine bisher mit Morfe- Tafter eingerichtete Linie damit verfehen werden foll, nur an Stelle des Tafters in den Stromlauf ein­gefchaltet zu werden. Die Leiftungsfähigkeit des Apparates ift begrenzt durch die Schnelligkeit, mit welcher der ihn bedienende Telegraphift die Buchftaben ein­zeln auf der Taftatur zu greifen im Stande ift, vorausgefetzt, dafs die Befchaffen­heit der Leitung keine tiefer liegende Grenze zieht. Ein geübter Telegraphift wird leicht 5 Taften in der Secunde einzeln greifen können; eine entsprechende Einstellung des gebenden Mechanismus vorausgefetzt, find diefs 300 Zeichen ( Wort- Zwifchenräume find als einzelne Zeichen eingerechnet) in der Minute. Nimmt man an, dafs zur Erledigung einer Depefche thatfächlich( hin und her) durchschnittlich 200 volle Buchftaben erforderlich find( 33 Worte), fo ergibt diefs eine Leiftung von 90 Depefchen in der Stunde, alfo ungefähr das Doppelte der thatfächlichen( nicht Maximalleiftung) des Hughes- Apparates. Der Dofen- Schnell­fchrift- Geber bietet fonach die Vortheile der automatifchen Telegraphie( erhöhte Schnelligkeit mit Ausfchlufs fchlechter Handfchrift), ohne im Vergleiche mit dem einfachen Morfe- Tafter, an deffen Stelle er jederzeit treten kann, dem Telegraphen­dienfte befondere Umftändlichkeiten hinzuzufügen. Fig. 17 und 18, Tafel IV, geben eine fchematiſche Darftellung des Mechanismus bei Hinweglaffung aller unwefent­lichen Theile. Der Hauptbeftandtheil des Apparates ift eine um ihre Mitte drehbar gelagerte kreisrunde Dofe D, deren cylindrifcher Umfang mit dicht nebeneinander liégenden, parallel zur Achfe laufenden Stiften s s befetzt ift, und welche unter dem Einfluffe der Taften fich in ihrer Längsrichtung mit einiger Reibung etwas verfchieben laffen. Diefe Stifte, in beftimmten Gruppirungen verfchoben, bilden die Typen zur automatifchen Abgabe der Schriftzeichen und zwar repräfentiren drei dicht neben­einander liegende verfchobene Stifte einen Strich, ein verfchobener Stift zwifchen zwei unverfchobenen einen Punkt, ein oder mehrere aufeinander folgende unverfcho­Durch den Druck bene Stifte einen kleineren oder gröfseren Zwifchenraum. einer Tafte werden einzelne Stifte, in Gruppirung und Anzahl dem Zeichen der gedrückten Tafte entſprechend, verfchoben, und dann die Dofe unter dem für die nöthige Zeitdauer freiwerdenden Einfluffe einer Uhrfeder oder eines fallenden Gewichtes Pum foviel weiter gedreht, als der Länge des gedrückten Zeichens und dem zugehörigen Zwifchenraume entspricht, und gleichzeitig frifche unver­fchobene Stifte unmittelbar vor die von dem Tafter aus regierten, die Verfchie­bung bewerkstelligenden Theile( Stöfser) nn gebracht.

Die mechanifche Verbindung der letzteren mit dem Tafter ift im Principe die nämliche, wie fie in dem fogenannten Taftenfchriftlocher von Dr. Werner Siemens zuerft angewendet ift. Jede der Taften T( in Fig. 18 ift deren nur eine gezeichnet) fteht mit einem vertical ftehenden Blechftreifen S derart in Verbindung, dafs beim Drücken der Tafte letzterer mit einer verticalen Kante voran etwas vorgefchoben wird. Von diefen Blechen Sfind alfo ebenfo viele vorhanden, als Taften; fie ftehen dicht aneinander und treffen bei ihrem Vorgehen mit ihrer Vorderkante gegen die Kanten einer Anzahl anderer Bleche Q, Q, wlche quer horizontal, dicht vor

3

*
