Allgemeine Bewaffnung und Artilleriewefen.

41

15 Meter betrug.( Fig. 12). Die Wände find mit Winkeleifen eingefasst und befitzen aufser dem mit Deckel verfehenen Schiefslager auch offene auf den Laffe­Die Richtmafchine, beftehend aus tenwänden befeftigte Transportlager a. einer mit Zapfen verfehenen Mutter 6 und zwei ineinander fteckenden Schrauben­fpindeln c und d, wovon die erftere mit einem broncenen Richtrade e armirt ift, geftattet 35 Grad Elevation und 5 Grad Depreffion. Die Laffete befitzt für die Richtmafchine zwei Lagerpaare fund g, von denen eines auf den Wänden, das andere zwifchen denfelben angebracht ift, und von welchen letzteres nur beim Transport des Rohres in den Marfchlagern, oder wenn unter Elevation von 30 Grad aufwärts gefeuert werden foll, benützt wird.

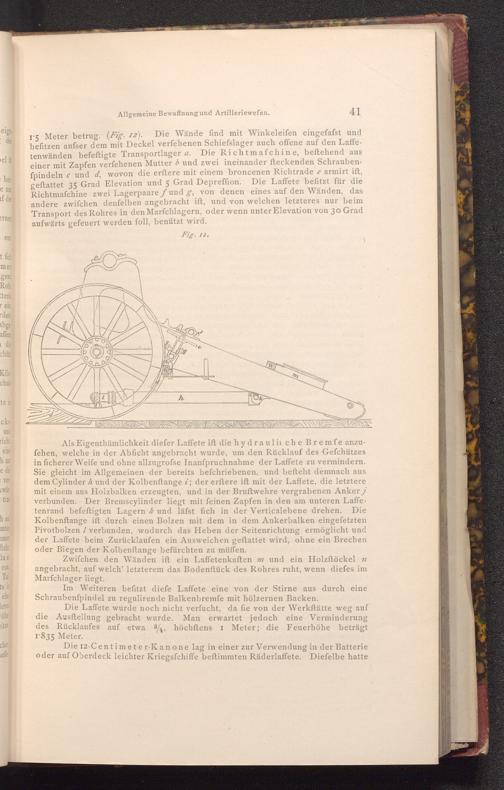

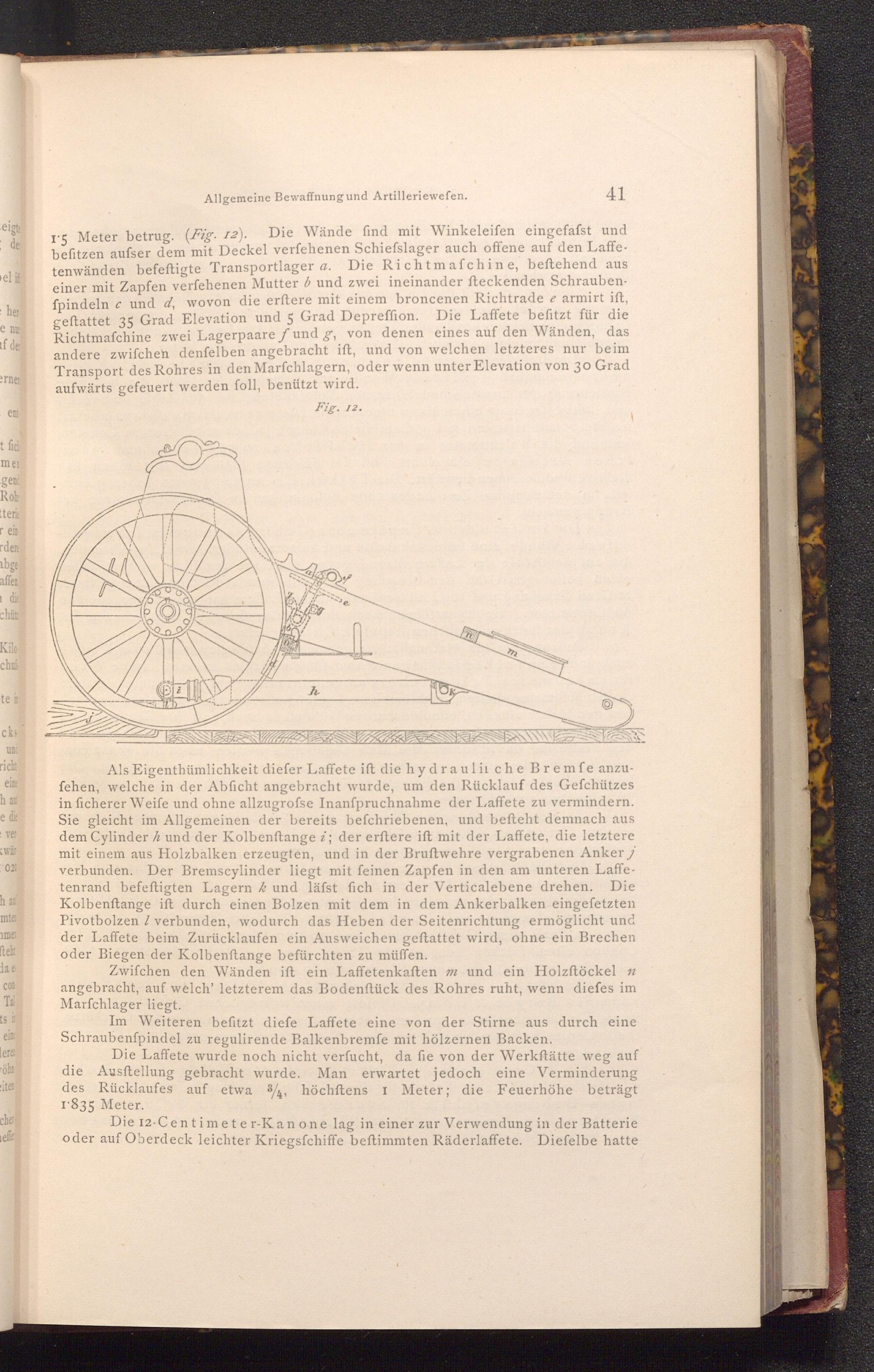

Fig. 12.

t fid

mei

gen

Roh

tterie

rein

rder

abge

affen

chüt

Kilo

chu

te i

cks

h

772

und

richt

eine

hau

e die

ever

< wär

020

That

mter

met

teht

la e

CO

Tal

ts i

eine

ere

طة

eiten

cher

effe

Als Eigenthümlichkeit diefer Laffete ift die hydraulii che Bremfe anzu­fehen, welche in der Abficht angebracht wurde, um den Rücklauf des Gefchützes in ficherer Weife und ohne allzugrofse Inanspruchnahme der Laffete zu vermindern. Sie gleicht im Allgemeinen der bereits befchriebenen, und befteht demnach aus dem Cylinder h und der Kolbenftange i; der erftere ift mit der Laffete, die letztere mit einem aus Holzbalken erzeugten, und in der Bruftwehre vergrabenen Anker j verbunden. Der Bremscylinder liegt mit feinen Zapfen in den am unteren Laffe­tenrand befeftigten Lagern k und läfst fich in der Verticalebene drehen. Die Kolbenftange ift durch einen Bolzen mit dem in dem Ankerbalken eingefetzten Pivotbolzen/ verbunden, wodurch das Heben der Seitenrichtung ermöglicht und der Laffete beim Zurücklaufen ein Ausweichen geftattet wird, ohne ein Brechen oder Biegen der Kolbenstange befürchten zu müffen.

Zwifchen den Wänden ift ein Laffetenkaften m und ein Holzftöckel n angebracht, auf welch' letzterem das Bodenftück des Rohres ruht, wenn diefes im Marfchlager liegt.

Im Weiteren befitzt diefe Laffete eine von der Stirne aus durch eine Schraubenfpindel zu regulirende Balkenbremfe mit hölzernen Backen.

Die Laffete wurde noch nicht verfucht, da fie von der Werkstätte weg auf die Ausftellung gebracht wurde. Man erwartet jedoch eine Verminderung des Rücklaufes auf etwa 3/4, höchftens I Meter; die Feuerhöhe beträgt 1.835 Meter.

Die 12- Centimeter- Kanone lag in einer zur Verwendung in der Batterie oder auf Oberdeck leichter Kriegsfchiffe beftimmten Räderlaffete. Diefelbe hatte
