Allgemeine Bewaffnung und Artilleriewefen.

81

Die Ladung beträgt 43 Pfund prismatifches Pulver; das Gefchofsgewicht 250 Pfund. Bis jetzt wurden aus dem Rohre 112 Schufs abgegeben.

Eine 7zöllige Hinterladungs- Kanone mit verbeffertem franzöfifchem Schraubenverfchluffe. Pulverladung 22 Pfund; Gefchofs­gewicht 110 Pfund. Das ausgeftellte Rohr felbft war alt, und hat bei diefer Gele­genheit nur zur Vorführung des Verfchluffes gedient; der letztere erfordert jedoch ein näheres Eingehen.

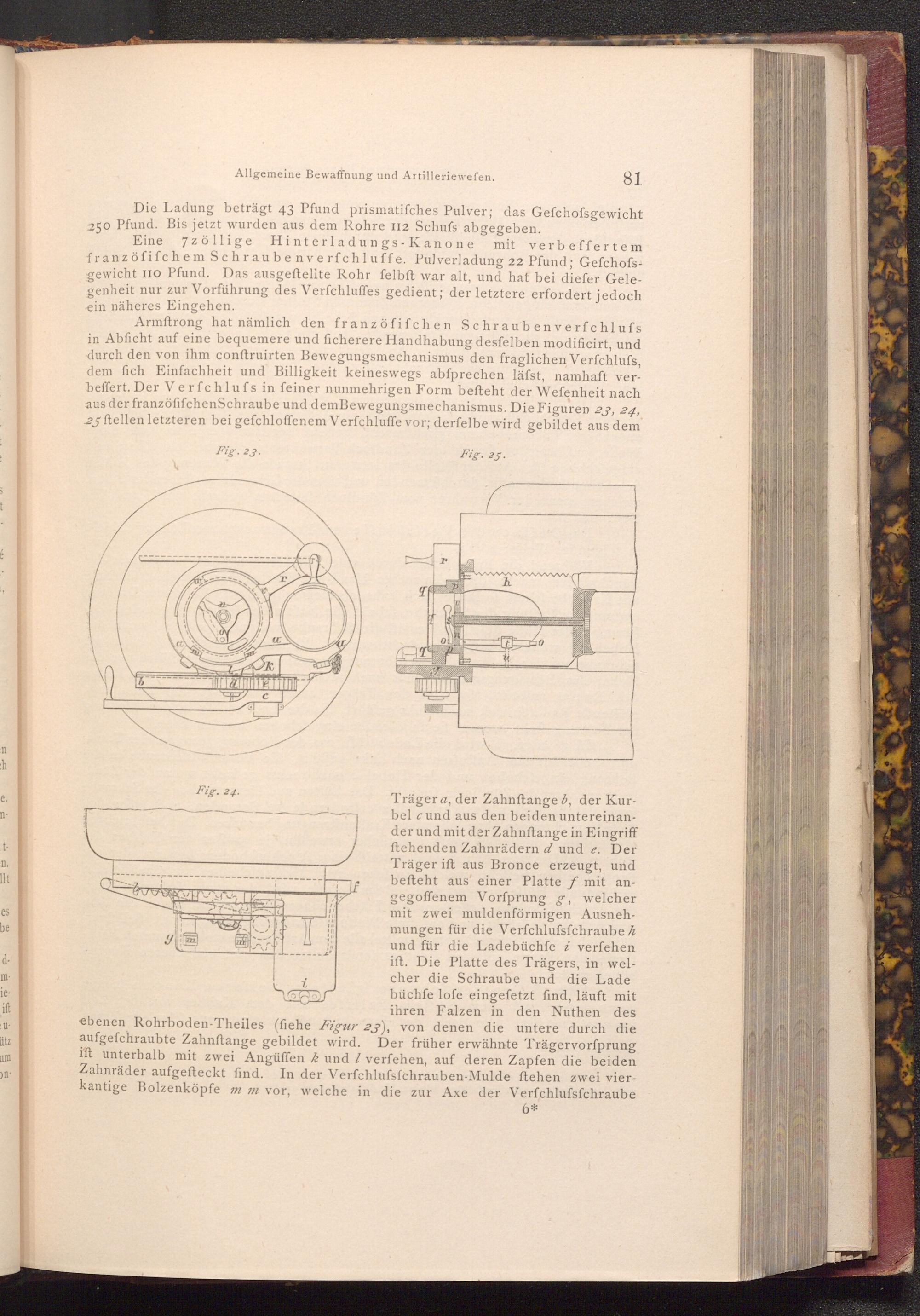

Armſtrong hat nämlich den franzöfifchen Schrauben verfchlufs in Abficht auf eine bequemere und ficherere Handhabung desfelben modificirt, und durch den von ihm conftruirten Bewegungsmechanismus den fraglichen Verfchlufs, dem fich Einfachheit und Billigkeit keineswegs abfprechen läfst, namhaft ver­beffert. Der Verfchlufs in feiner nunmehrigen Form befteht der Wefenheit nach aus der franzöfifchen Schraube und dem Bewegungsmechanismus. Die Figuren 23, 24, 25 ftellen letzteren bei gefchloffenem Verfchluffe vor; derfelbe wird gebildet aus dem

Fig. 23.

Fig. 25.

К

C

OC

r

h

722

Fig. 24.

Trägera, der Zahnftange b, der Kur­bel cund aus den beiden untereinan­der und mit der Zahnftange in Eingriff ftehenden Zahnrädern d und e. Der Träger ift aus Bronce erzeugt, und befteht aus einer Platte f mit an­gegoffenem Vorfprung g, welcher mit zwei muldenförmigen Ausneh­mungen für die Verfchlufsfchraube h und für die Ladebüchfe i verfehen ift. Die Platte des Trägers, in wel­cher die Schraube und die Lade büchfe lofe eingefetzt find, läuft mit ihren Falzen in den Nuthen des

ebenen Rohrboden- Theiles( fiehe Figur 23), von denen die untere durch die aufgefchraubte Zahnftange gebildet wird. Der früher erwähnte Trägervorfprung ift unterhalb mit zwei Angüffen k und/ verfehen, auf deren Zapfen die beiden Zahnräder aufgefteckt find. In der Verfchlufsfchrauben- Mulde ftehen zwei vier­kantige Bolzenköpfe m m vor, welche in die zur Axe der Verfchlufsfchraube

6*
