Allgemeine Bewaffnung und Artilleriewefen.
93
Die Richtvorrichtung bildet eine einfache Zahnbogen- Richtmaschine, die aus dem an der linken Seite des Rohres befeftigten Zahnbogen, deffen Krümmungs Mittelpunkt in der Schildzapfen- Axe liegt und aus einem ZahnradVorgelege mit Handrad befteht; die Fixirung der Richtung gefchieht durch eine
Bremsmutter.
Rückwärts am Raperte ift der Kettenftopper angebracht, der fich in einem Gehäufe bewegt, welches durch einen broncenen Deckel abgefchloffen ift. Der Kettenftopper befteht aus einer prismatifchen ftählernen Platte mit bogenförmiger Durchbrechung, in welcher ein broncenes Lager von der Dicke der Platte eingefetzt ift; diefes hat die Beftimmung, den an dem Excenter der rückwärtigen Welle parallel zu deren Axe befindlichen Zapfen aufzunehmen. Die Function des letzteren befteht in einem Niederdrücken der Kette gegen das Kettenlager des Gehäuſes, wodurch beim Niederdrücken der eifernen Hebebäume die Laffete mit der am Rahmen befindlichen endlofen Kette zurück und vorgeführt werden kann.

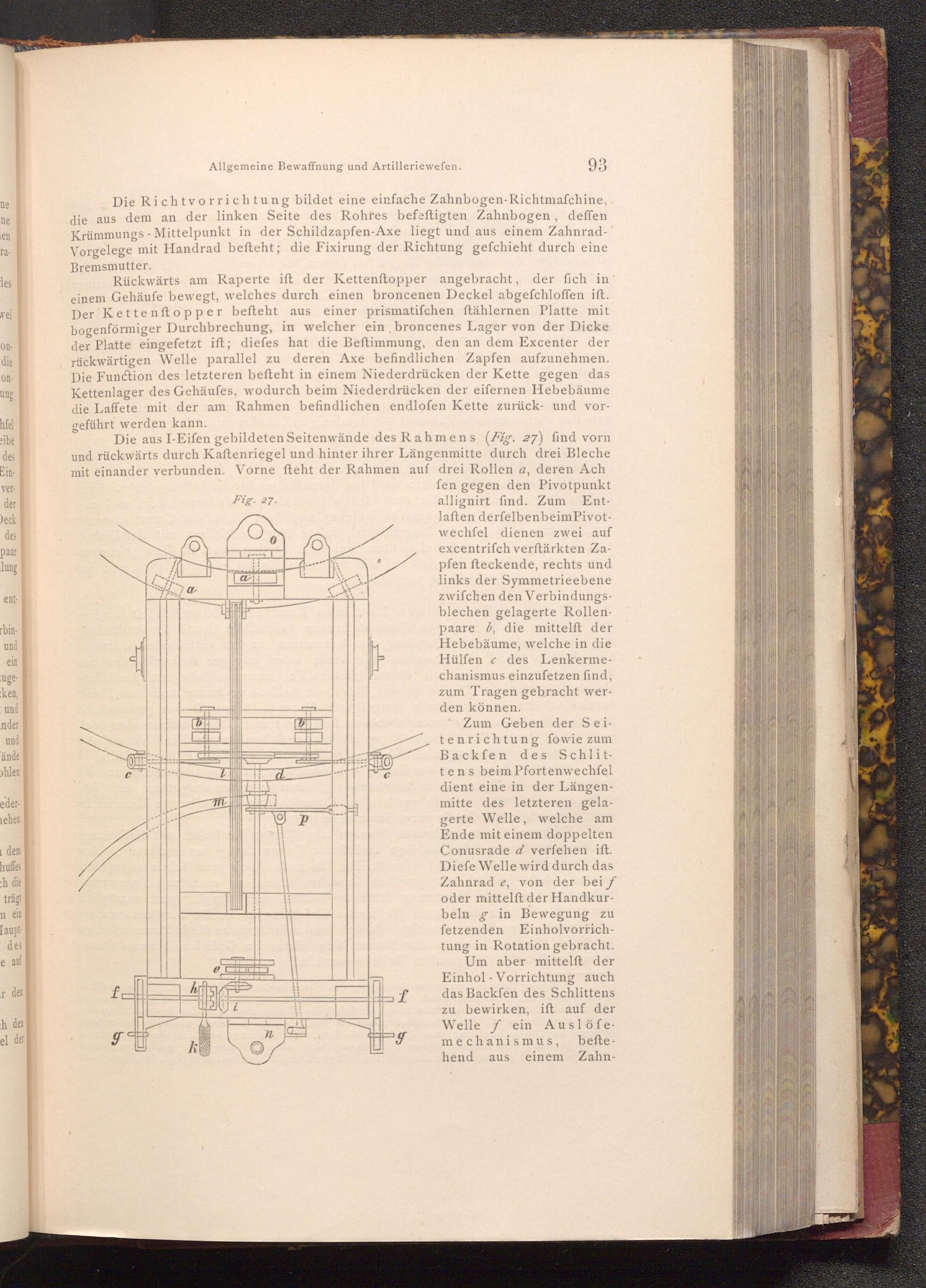

Die aus I- Eifen gebildeten Seitenwände des Rahmens( Fig. 27) find vorn und rückwärts durch Kaftenriegel und hinter ihrer Längenmitte durch drei Bleche mit einander verbunden. Vorne fteht der Rahmen auf drei Rollen a, deren Ach
Fig. 27.
0
O
α
und
ände
ohlen
eder.
m
mehen
dem
huffes
ch die
trägt
n ein
Haupt des
e auf
r den
f
h
130
ch den
el der
g
k
i
n
d
P
f
fen gegen den Pivotpunkt allignirt find. Zum Entlaften derfelbenbeim Pivotwechfel dienen zwei auf excentrisch verftärkten Zapfen fteckende, rechts und links der Symmetrie ebene zwifchen den Verbindungsblechen gelagerte Rollenpaare b, die mittelft der Hebebäume, welche in die Hülfen des Lenkermechanismus einzufetzen find, zum Tragen gebracht werden können.
Zum Geben der Seitenrichtung fowie zum Backfen des Schlittens beim Pfortenwechfel dient eine in der Längenmitte des letzteren gelagerte Welle, welche am Ende mit einem doppelten Conusrade d verfehen ift. Diefe Welle wird durch das Zahnrad e, von der bei f oder mittelft der Handkurbeln g in Bewegung zu fetzenden Einholvorrichtung in Rotation gebracht.
Um aber mittelft der Einhol Vorrichtung auch das Backfen des Schlittens zu bewirken, ift auf der Welle fein Auslöfemechanismus, beftehend aus einem einem Zahn
