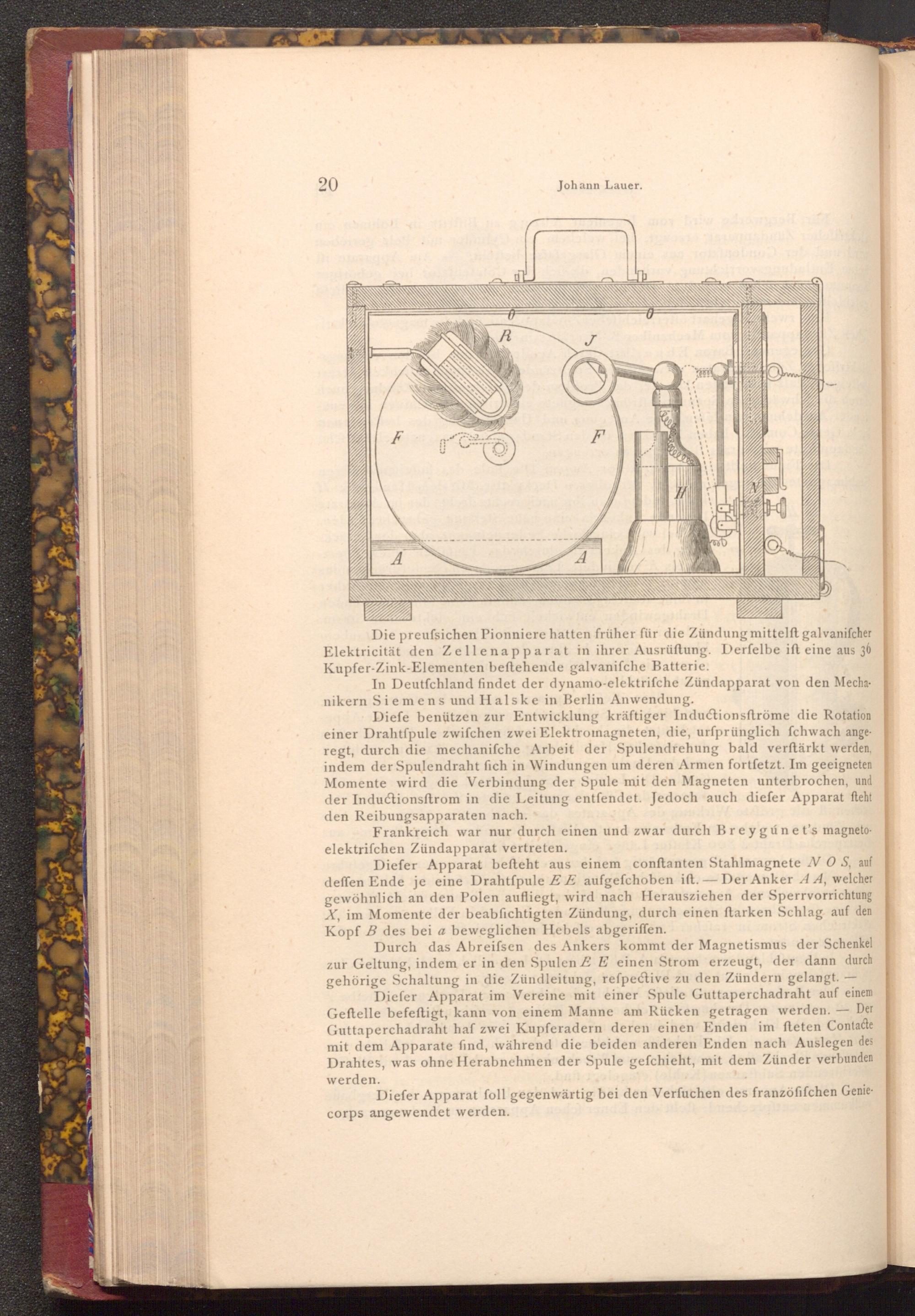

20

Johann Lauer.

R

J

F

F

A

A

√b

H

б

H

Die preufsichen Pionniere hatten früher für die Zündung mittelft galvanifcher Elektricität den Zellenapparat in ihrer Ausrüftung. Derfelbe ift eine aus 36 Kupfer- Zink- Elementen beſtehende galvanifche Batterie.

In Deutſchland findet der dynamo- elektrifche Zündapparat von den Mecha­nikern Siemens und Halske in Berlin Anwendung.

Diefe benützen zur Entwicklung kräftiger Inductionsftröme die Rotation einer Drahtfpule zwifchen zwei Elektromagneten, die, urfprünglich fchwach ange. regt, durch die mechanifche Arbeit der Spulendrehung bald verftärkt werden, indem der Spulendraht fich in Windungen um deren Armen fortfetzt. Im geeigneten Momente wird die Verbindung der Spule mit den Magneten unterbrochen, und der Inductionsftrom in die Leitung entfendet. Jedoch auch diefer Apparat fteht den Reibungsapparaten nach.

Frankreich war nur durch einen und zwar durch Breygúnet's magneto­elektriſchen Zündapparat vertreten.

Diefer Apparat beſteht aus einem conftanten Stahlmagnete NO S, auf deffen Ende je eine Drahtfpule E E aufgefchoben ift.- Der Anker A A, welcher gewöhnlich an den Polen aufliegt, wird nach Herausziehen der Sperrvorrichtung X, im Momente der beabfichtigten Zündung, durch einen ftarken Schlag auf den Kopf B des bei a beweglichen Hebels abgeriffen.

Durch das Abreifsen des Ankers kommt der Magnetismus der Schenkel zur Geltung, indem er in den Spulen E E einen Strom erzeugt, der dann durch gehörige Schaltung in die Zündleitung, refpective zu den Zündern gelangt.

Diefer Apparat im Vereine mit einer Spule Guttaperchadraht auf einem Geftelle befeftigt, kann von einem Manne am Rücken getragen werden.- Der Guttaperchadraht haf zwei Kupferadern deren einen Enden im fteten Contacte mit dem Apparate find, während die beiden anderen Enden nach Auslegen des Drahtes, was ohne Herabnehmen der Spule gefchieht, mit dem Zünder verbunden werden.

Diefer Apparat foll gegenwärtig bei den Verfuchen des franzöfifchen Genie­corps angewendet werden.
