130

Alexander Friedmann.

Waffer; aus der Rohrleitung ausftrömend, fetzten fich die feften Beftandtheile rafch nieder und bildeten flache Hügel, deren Höhe und Ausdehnung man ziem­lich in der Hand hatte. Die Circularpumpe ift horizontal, refpective ihre Achfe vertical disponirt und in der Nähe des Baggerfchiffes unmittelbar unter der Waffer fläche angebracht. Der Waffereintritt erfolgt in der Mitte des Circularpumpen­Gehäuſes von unten, der Erdwurf gefchieht durch einen 0 72 Meter weiten Cylin der, deffen Achfe mit der Triebachfe der Pumpe übereinftimmt, von oben, und kann der Erdzutritt durch einen nahe der Circularpumpe angebrachten Conus, der Wafferzutritt durch eine im Saugrohre angebrachte Klappe nach Bedarf regu

lirt werden.

Derfelbe Bodentransport- Apparat ift auch an der Sulina Mündung der Donau mit fehr günftigem Erfolge zur Anwendung gekommen und dürfte in all' den Fällen, wo man es mit fein vertheilbarem Erdreiche zu thun hat, fich bewähren. Der Gedanke der Mifchung mit Waffer behufs Weitertransportirung des gebag­gerten Erdreichs ift fchon bei den früheren Bodentransport- Apparaten zur An­wendung gekommen. In diefen Fällen wurde jedoch immer die gebaggerte Erde in eine offene, fchwach geneigte Rinne gebracht und dafelbft von einem künft lich eingeleiteten kleinen Wafferftrome mitgeriffen. Bei dem Apparat von Free­man& Burt wird das Gemenge in gefchloffenen Röhren vorwärts gedrängt und ift der Apparat, welcher die Mifchung zwifchen Erdreich und Waffer bewerk­ftelligt, gleichzeitig auch der Apparat, welcher diefes Gemenge weitertreibt. Diefer Grundgedanke könnte nach dem Erachten des Berichterstatters weiter aus­gebildet werden und in folchen Terrains, wo das gebaggerte Erdreich, wie bei fchlammigem Untergrunde, fein vertheilt ift, eine Transformation der jetzigen Baggervorrichtungen zur Folge haben; indem es recht gut denkbar ift, dafs für die Ausbaggerung in folchem Terrain die horizontale Circularpumpe, etwa im Kielraume des Baggerfchiffes oder noch tiefer, eventuell verfenkbar disponirt werde, das Saugrohr diefer Pumpe direct zum Schlamme des auszubaggernden Untergrundes niedergeführt und, auf diefen wie eine Art Schlammpumpe wir­kend, den Schlamm gleichzeitig mit einem entſprechenden Wafferquantum, wel­ches mitgeriffen wird, mifcht und halbflüffig über Waffer bringt. Da in folchem Falle das mitgeriffene Waffer jedenfalls bis zum Wafferfpiegel in hydroftatifchem Gleichgewichte gehalten ift, fo würde die aufgewandte Arbeit lediglich zur Hebung des fpecififch fchweren Schlammes fich verwenden und das Krafterfor dernifs kein übertriebenes werden. Solche Baggervorrichtungen würden nament lich zur Ausbaggerung vorhandener Hafenbaffins vortheilhaft fich erweifen und in manchen Fällen die jetzigen, ziemlich unhantigen Baggerfchiffe günftig erfetzen.

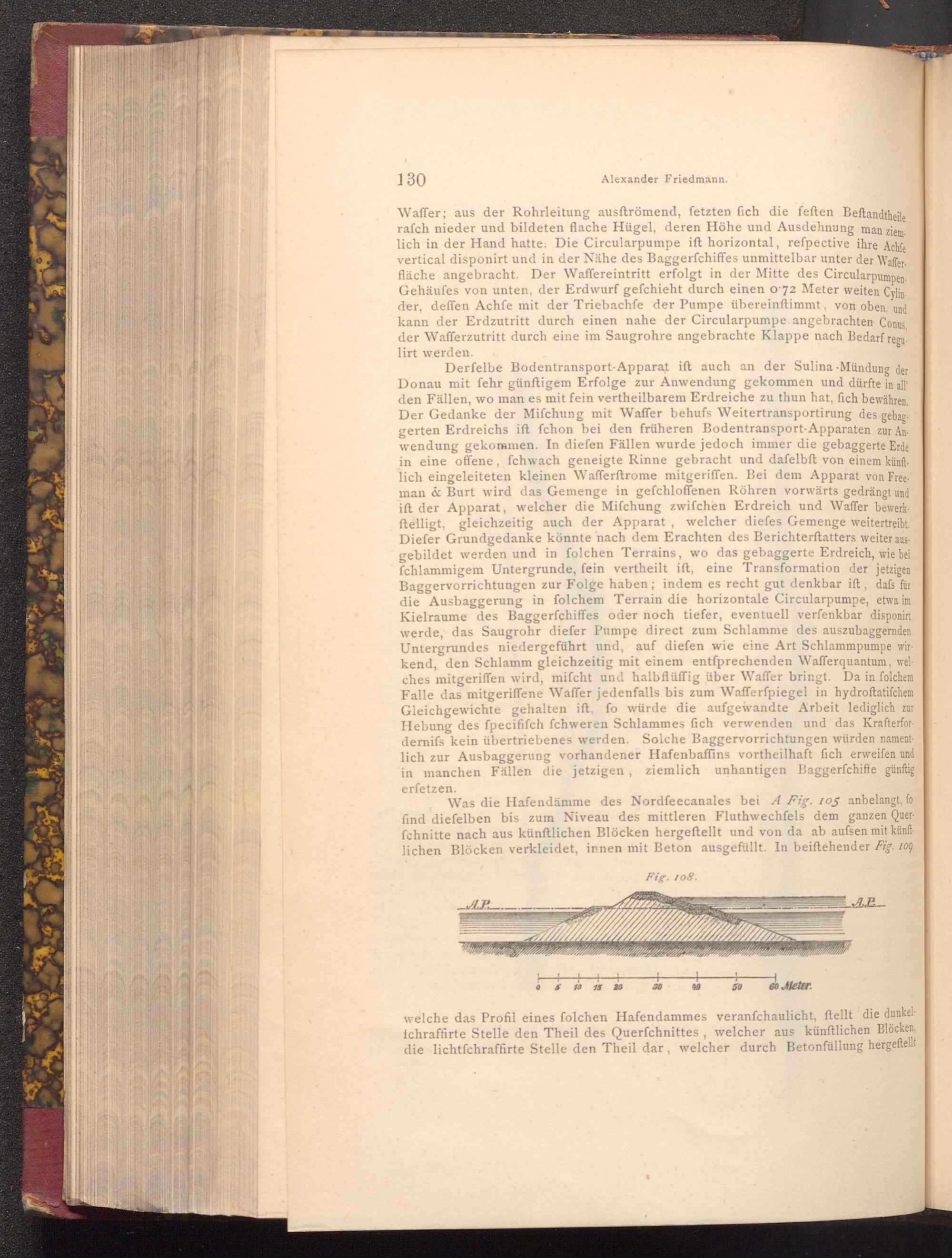

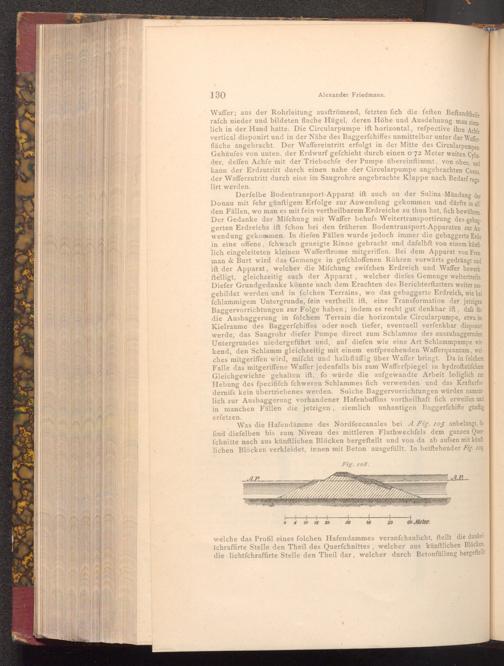

Was die Hafendämme des Nordfeecanales bei A Fig. 105 anbelangt, fo find diefelben bis zum Niveau des mittleren Fluthwechfels dem ganzen Quer fchnitte nach aus künftlichen Blöcken hergeftellt und von da ab aufsen mit künft lichen Blöcken verkleidet, innen mit Beton ausgefüllt. In beiftehender Fig. 109,

AP

Fig. 108.

10 15 20

30

40

50

60 Meter.

AP

welche das Profil eines folchen Hafendammes veranfchaulicht, ftellt die dunkel ichraffirte Stelle den Theil des Querfchnittes, welcher aus künftlichen Blöcken, die lichtfchraffirte Stelle den Theil dar, welcher durch Betonfüllung hergeftellt
