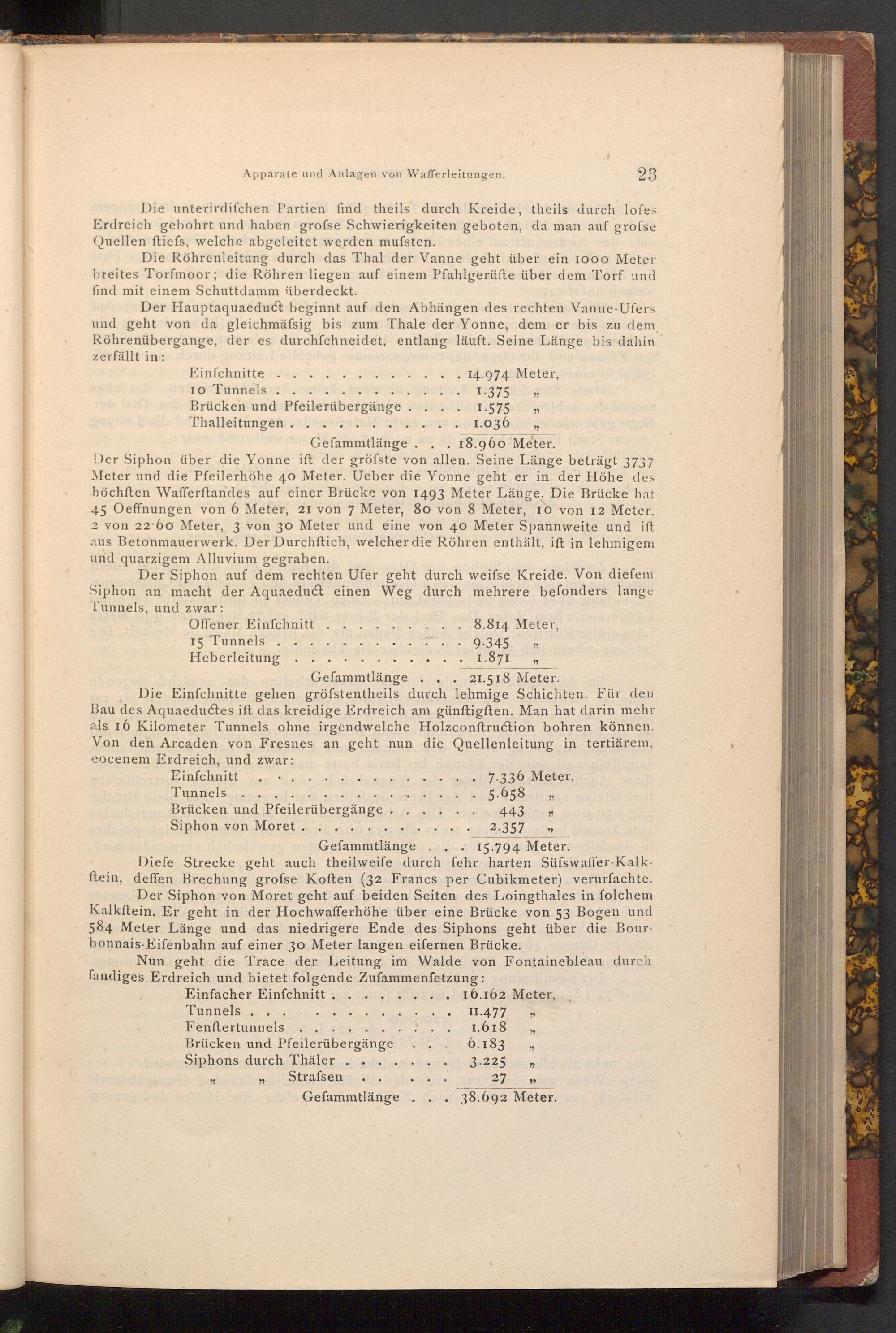

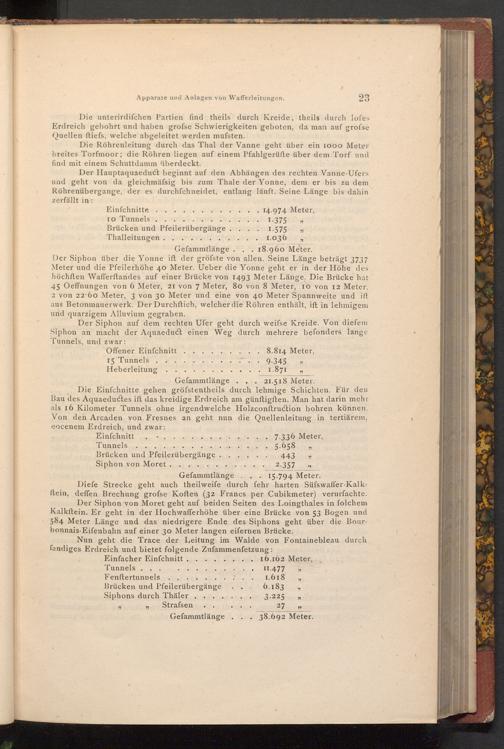

Apparate und Anlagen von Wafferleitungen.
23
ag Die unterirdifchen Partien find theils durch Kreide, theils durch lofes Erdreich gebohrt und haben grofse Schwierigkeiten geboten, da man auf grofse Quellen ftiefs, welche abgeleitet werden mufsten.
Die Röhrenleitung durch das Thal der Vanne geht über ein 1000 Meter breites Torfmoor; die Röhren liegen auf einem Pfahlgerüfte über dem Torf und find mit einem Schuttdamm überdeckt.
Der Hauptaquaeduct beginnt auf den Abhängen des rechten Vanne- Ufers und geht von da gleichmäfsig bis zum Thale der Yonne, dem er bis zu dem Röhrenübergange, der es durchfchneidet, entlang läuft. Seine Länge bis dahin zerfällt in:
Einſchnitte..
10 Tunnels..
Brücken und Pfeilerübergänge Thalleitungen.
Gefammtlänge
. 14.974 Meter, I.375" 9
I.575" ን 1.036
"
. 18.960 Meter.
Der Siphon über die Yonne ift der gröfste von allen. Seine Länge beträgt 3737 Meter und die Pfeilerhöhe 40 Meter. Ueber die Yonne geht er in der Höhe des höchften Wafferftandes auf einer Brücke von 1493 Meter Länge. Die Brücke hat 45 Oeffnungen von 6 Meter, 21 von 7 Meter, 80 von 8 Meter, 10 von 12 Meter, 2 von 22 60 Meter, 3 von 30 Meter und eine von 40 Meter Spannweite und ift aus Betonmauerwerk. Der Durchftich, welcher die Röhren enthält, ift in lehmigem und quarzigem Alluvium gegraben.
Der Siphon auf dem rechten Ufer geht durch weifse Kreide. Von diefem Siphon an macht der Aquaeduct einen Weg durch mehrere befonders lange Tunnels, und zwar:
Offener Einſchnitt 15 Tunnels. Heberleitung
Gefammtlänge
•
e
8.814 Meter,
9.345 99 1.871 99
21.518 Meter.
Die Einfchnitte gehen gröfstentheils durch lehmige Schichten. Für den Bau des Aquaeductes ift das kreidige Erdreich am günftigften. Man hat darin mehr als 16 Kilometer Tunnels ohne irgendwelche Holzconftruction bohren können. Von den Arcaden von Fresnes an geht nun die Quellenleitung in tertiärem, eocenem Erdreich, und zwar:
Einfchnitt
Tunnels
old sh
•
•
7.336 Meter, 5.658
.
Brücken und Pfeilerübergänge. Siphon von Moret....
now ludowego Gefammtlänge
°
" 9
443 99
2.357
15.794 Meter.
Diefe Strecke geht auch theilweife durch fehr harten Süfswaffer Kalkftein, deffen Brechung grofse Koften( 32 Francs per Cubikmeter) verurfachte. Der Siphon von Moret geht auf beiden Seiten des Loingthales in folchem Kalkstein. Er geht in der Hochwafferhöhe über eine Brücke von 53 Bogen und 584 Meter Länge und das niedrigere Ende des Siphons geht über die Bourbonnais- Eifenbahn auf einer 30 Meter langen eifernen Brücke.
Nun geht die Trace der Leitung im Walde von Fontainebleau durch fandiges Erdreich und bietet folgende Zufammenfetzung:
Einfacher Einfchnitt.
Tunnels...
Fenftertunnels
وو
16.162 Meter,
II.477 1.618
99
6.183
99
3.225
99
Strafsen
27
99
Gefammtlänge
e
38.692 Meter.
Brücken und Pfeilerübergänge Siphons durch Thäler
وو
•
