I. Fundirungen.
Das Eindringen der Pfeiler betrug im Mittel 7
65
Centimeter
pro Stunde. Die Tiefe der Pfeiler betrug zwischen 17.5 Meter und
20.06 Meter, und wurde
der erste Pfeiler in.
.
. 85 Tagen à 10 Stunden
der zweite Pfeiler in
.
. 34
وو
97
99
der dritte Pfeiler in
.
. 26
"
17
17
der vierte Pfeiler in
.
. 22
17
99
99
99
niedergebracht.
Die Luftcompressionsmaschine( System Cavé) hatte eine Stärke von 25 Pferdekräften, 2 Cylinder à 0.27 Meter Durchmesser, 551 Quadratcentimeter Kolbenfläche, 1.0 Meter Hub, 35 Touren und arbeitete mit 5 Atmosphären Spannung; sie hatte 3572., Kubikmeter Luft zu comprimiren.
Der Compressor erzeugte theoretisch 473.62 Kubikmeter und bei 75% Nutzeffect 355.21 Kubikmeter Luft pro Stunde.

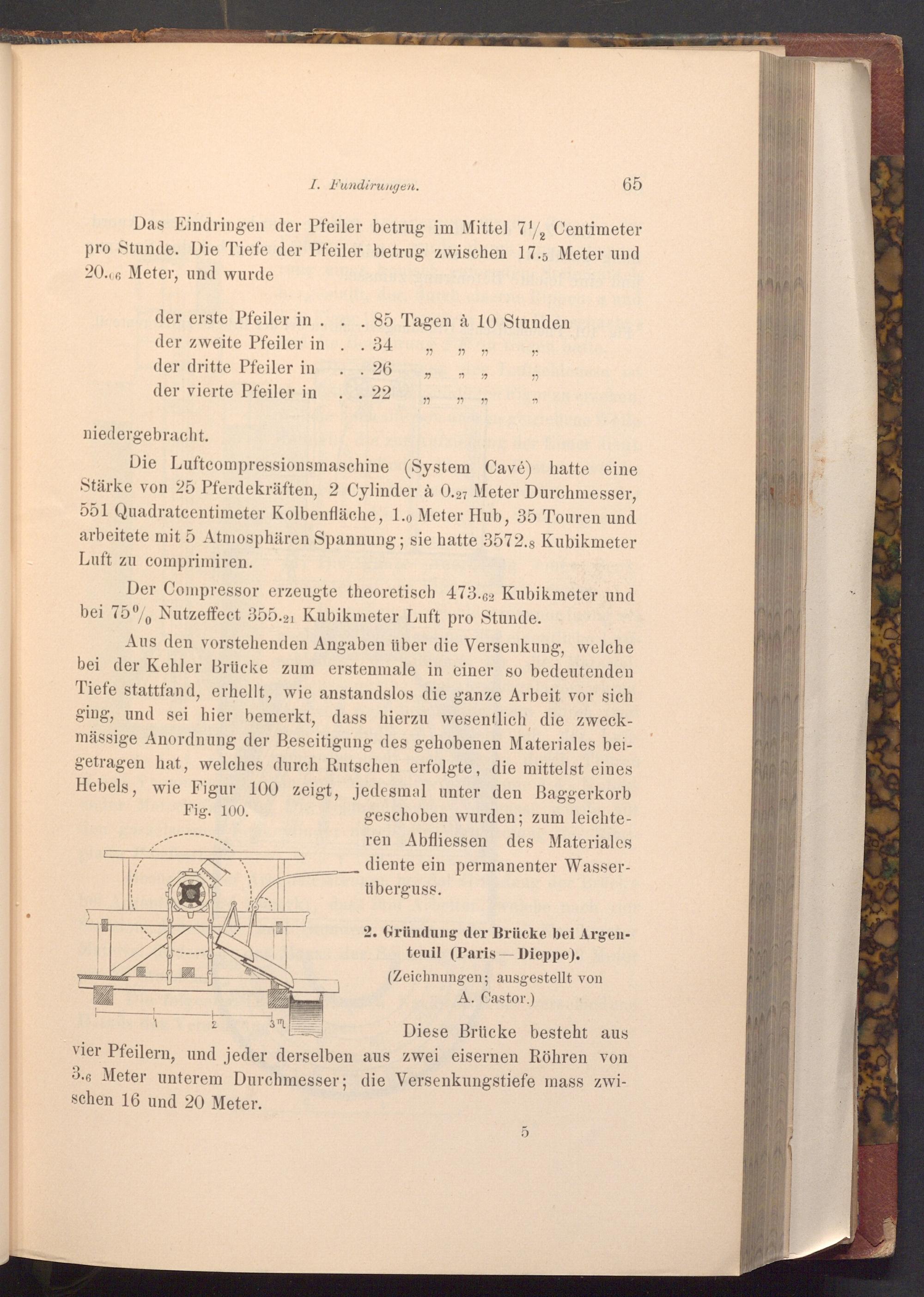

Aus den vorstehenden Angaben über die Versenkung, welche bei der Kehler Brücke zum erstenmale in einer so bedeutenden Tiefe stattfand, erhellt, wie anstandslos die ganze Arbeit vor sich ging, und sei hier bemerkt, dass hierzu wesentlich die zweckmässige Anordnung der Beseitigung des gehobenen Materiales beigetragen hat, welches durch Rutschen erfolgte, die mittelst eines Hebels, wie Figur 100 zeigt, jedesmal unter den Baggerkorb Fig. 100.
2
3m
geschoben wurden; zum leichteren Abfliessen des Materiales diente ein permanenter Wasserüberguss.
2. Gründung der Brücke bei Argenteuil( Paris- Dieppe). ( Zeichnungen; ausgestellt von
A. Castor.)
Diese Brücke besteht aus
vier Pfeilern, und jeder derselben aus zwei eisernen Röhren von 3.6 Meter unterem Durchmesser; die Versenkungstiefe mass zwischen 16 und 20 Meter.
5
