184
Brückenbau.
22. Brücke bei Piedra in der Provinz Valladolid: 2 halbkreisförmige Hauptöffnungen, die Fluthöffnungen in Spitzbogen.
23. Brücke über den Duero: Provinz Zamora. 12 Spitzbogen im Wasser nebst verschiedenen Inundationsöffnungen.
24. Puente sobre el rambla de Elche: Alterthümliche steinerne Spitzbogenbrücke, 2 Oeffnungen, der Pfeiler mit Thürmen geziert.
Ausser diesen alten Brücken waren im spanischen Pavillon noch andere alte spanische Brücken von weniger Bedeutung ausgestellt; endlich war, unter die antiken Brücken gehörig, die Moldaubrücke in Prag( additionelle Ausstellung) in Photographie zur Anschauung gebracht.
§. 2. Moderne gewölbte Brücken.
Im spanischen Pavillon waren ausgestellt:
1. Viaduct bei Marlantes, Eisenbahn zwischen Alar und Santander: 10 Oeffnungen à 9.6 Meter, Fahrbahnbreite 7.4 Meter, Maximalhöhe 23., Meter. o: I sob

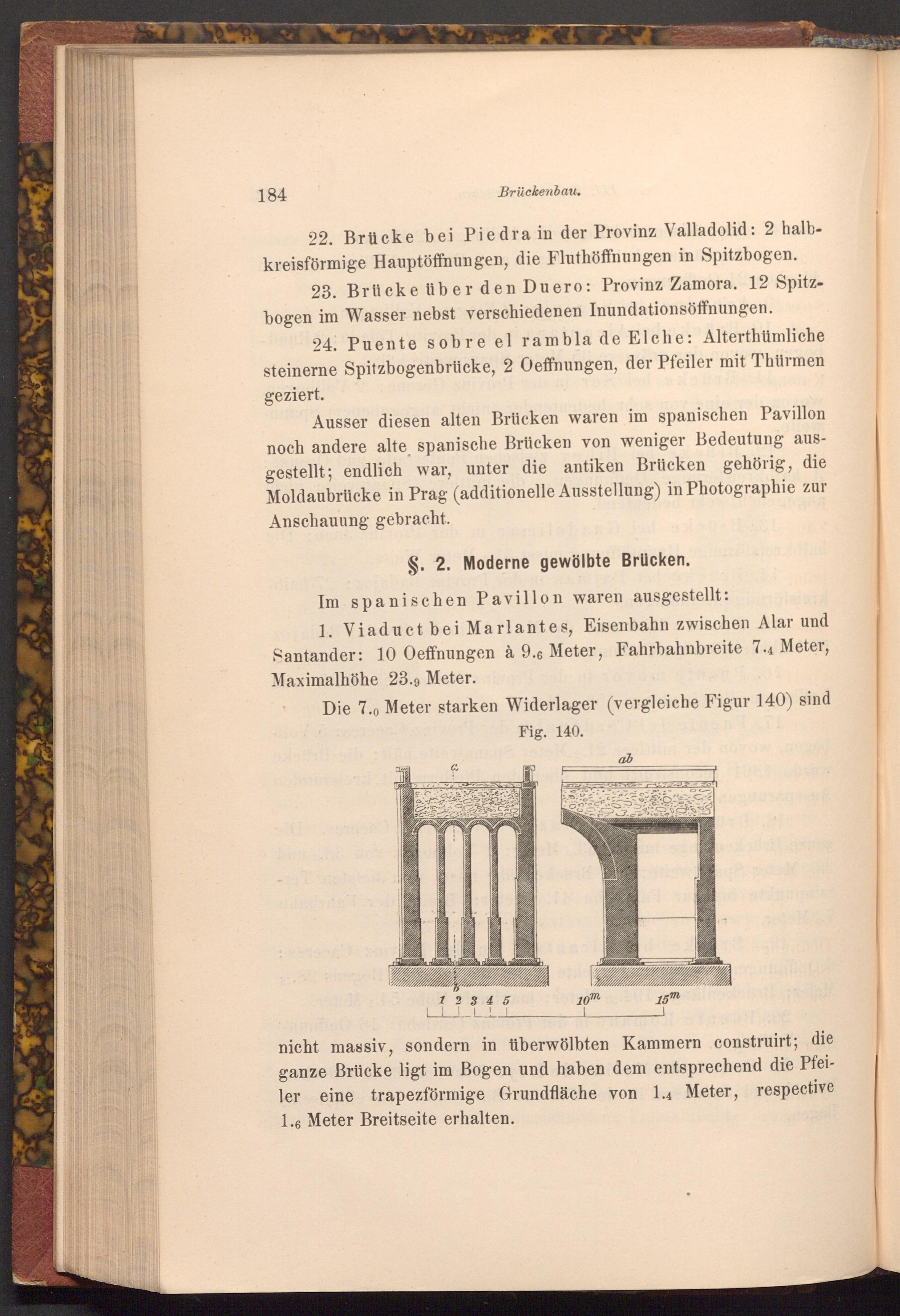

Die 7.0 Meter starken Widerlager( vergleiche Figur 140) sind
Fig. 140.
ab
1 2 3 4 5 LLI
10m
15m
nicht massiv, sondern in überwölbten Kammern construirt; die ganze Brücke ligt im Bogen und haben dem entsprechend die Pfeiler eine trapezförmige Grundfläche von 1.4 Meter, respective 1.6 Meter Breitseite erhalten.
