212
Brückenbau.

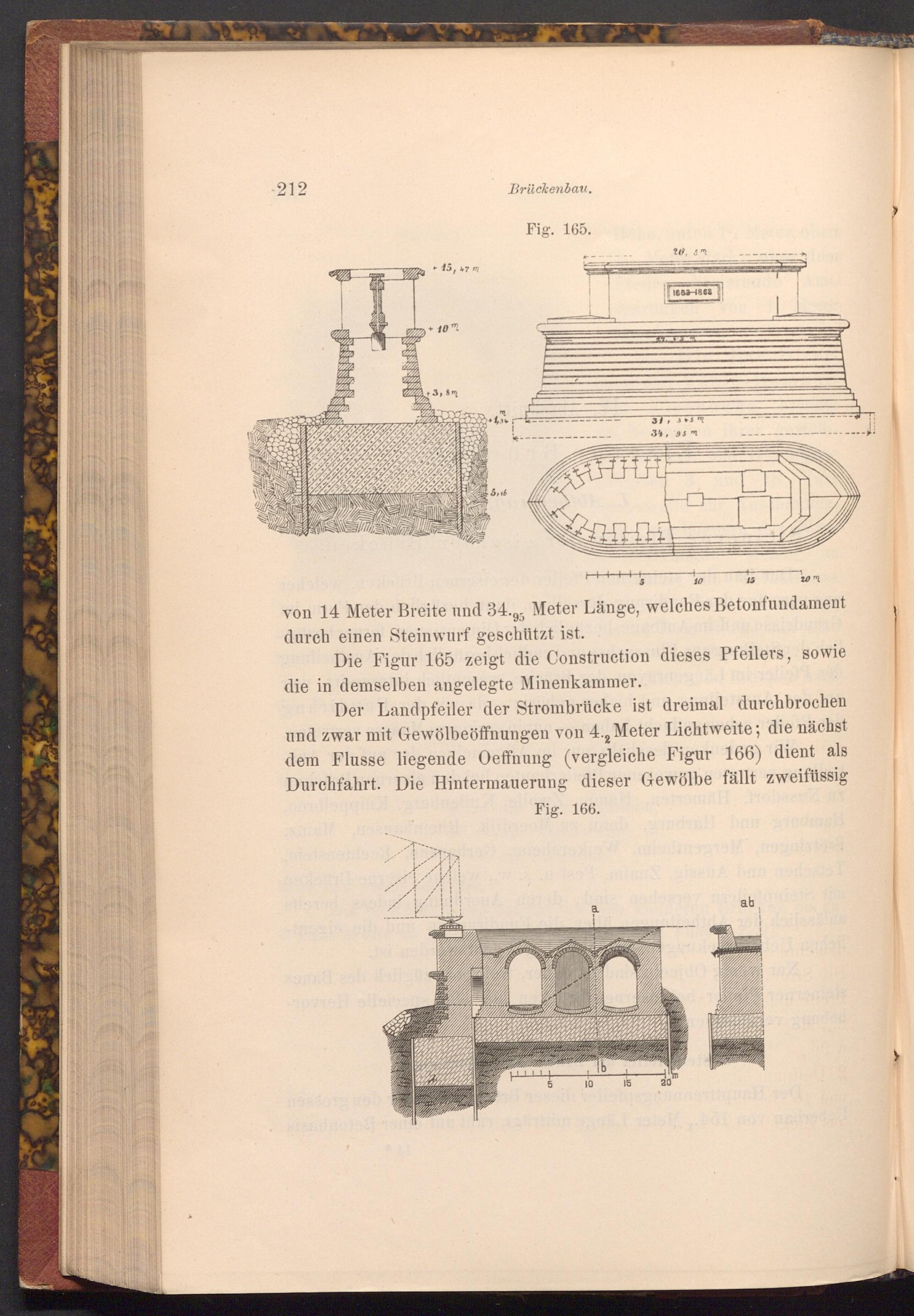

Fig. 165.
20, 5m
+
15, 47 m
+
10 m
+ 3,8m
1863-1868
31, 345 m 34, 95 m
5,16
HHHH
5
10
15
20 m
von 14 Meter Breite und 34.95 Meter Länge, welches Betonfundament durch einen Steinwurf geschützt ist.
Die Figur 165 zeigt die Construction dieses Pfeilers, sowie die in demselben angelegte Minenkammer.
Der Landpfeiler der Strombrücke ist dreimal durchbrochen und zwar mit Gewölbeöffnungen von 4., Meter Lichtweite; die nächst dem Flusse liegende Oeffnung( vergleiche Figur 166) dient als Durchfahrt. Die Hintermauerung dieser Gewölbe fällt zweifüssig Fig. 166.
75
lb
10
15
ab
