V. Bewegliche Brücken.

1. Modell einer Rollkranzbrücke zu Triest.

481

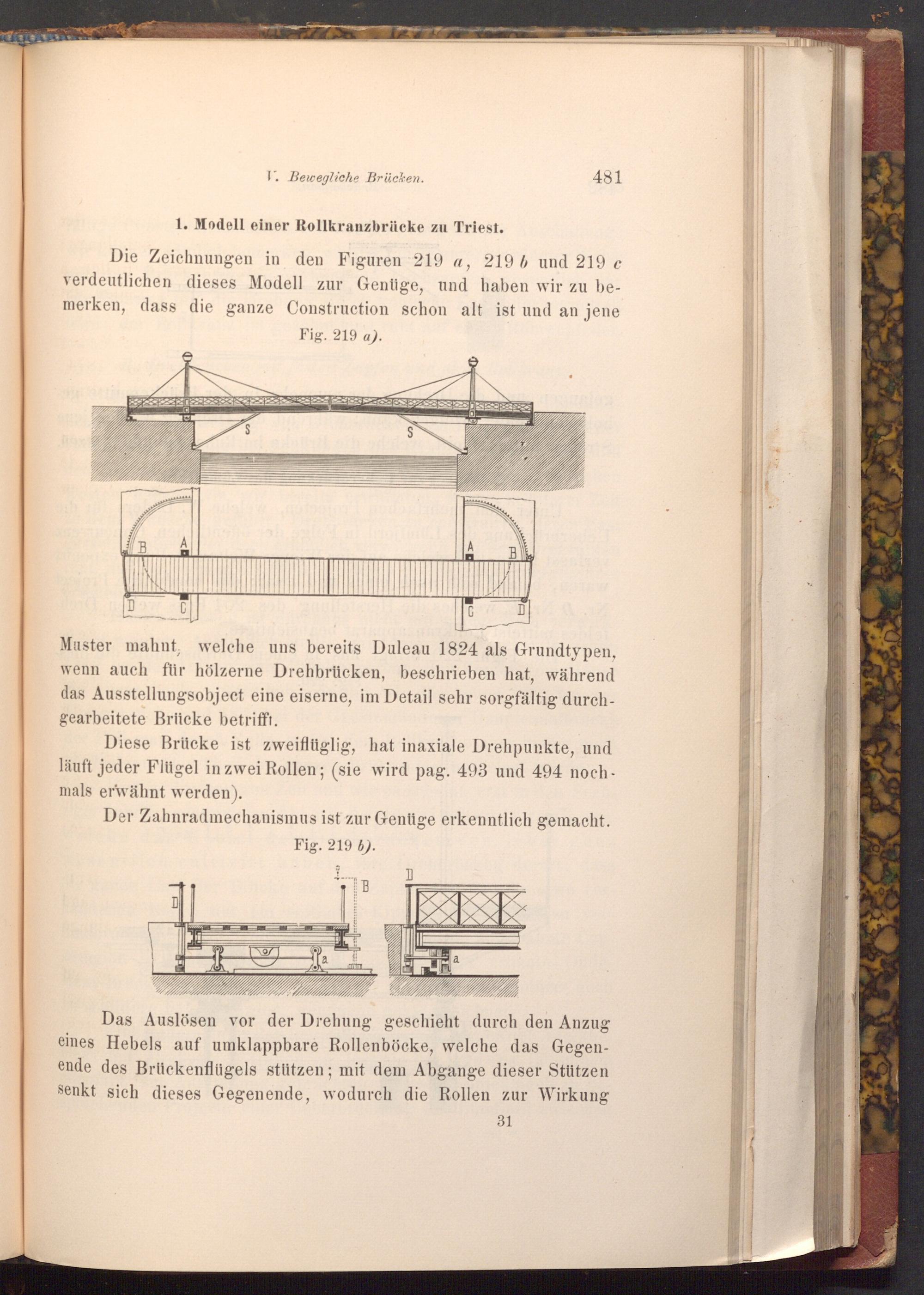

Die Zeichnungen in den Figuren 219 a, 219 b und 219 c verdeutlichen dieses Modell zur Genüge, und haben wir zu be­merken, dass die ganze Construction schon alt ist und an jene Fig. 219 a).

B

A

S

S

A

B

C

G

A

Muster mahnt, welche uns bereits Duleau 1824 als Grundtypen, wenn auch für hölzerne Drehbrücken, beschrieben hat, während das Ausstellungsobject eine eiserne, im Detail sehr sorgfältig durch­gearbeitete Brücke betrifft.

Diese Brücke ist zweiflüglig, hat inaxiale Drehpunkte, und läuft jeder Flügel in zwei Rollen;( sie wird pag. 493 und 494 noch­mals erwähnt werden).

Der Zahnradmechanismus ist zur Genüge erkenntlich gemacht.

Fig. 219 b).

]]

B

Ra

Das Auslösen vor der Drehung geschieht durch den Anzug eines Hebels auf umklappbare Rollenböcke, welche das Gegen­ende des Brückenflügels stützen; mit dem Abgange dieser Stützen senkt sich dieses Gegenende, wodurch die Rollen zur Wirkung
