V. Bewegliche Brücken.

495

liche Arbeiten durch eine Zeichnung ausgestellt und durch einen ausführlichen Text erläutert. Die Brücke ist eigentlich die Combi­nation einer Dreh- und Klappenbrücke, indem sie die Passage niedriger Schiffe durch Aufklappen und jene der bemasteten durch Drehen gestattet.

Diese Einrichtung wurde desshalb gewählt, um die Unter­brechungen des durch die Brücke überführten Strassen- und Eisen­bahnverkehres auf ein Minimum zu reduciren, denn die einmalige Aufklappung dauert nur circa 2, eine Drehung aber etwa 8 Minuten. Die Einrichtung eines bewegliches Zapfens ist also hier vor­zugsweise durch die Bedingung der Erfüllung einer zweifachen Aufgabe entstanden. Die vorstehende Zeichnung Figur 228 wird die ganze Disposition zur Genüge erläutern.

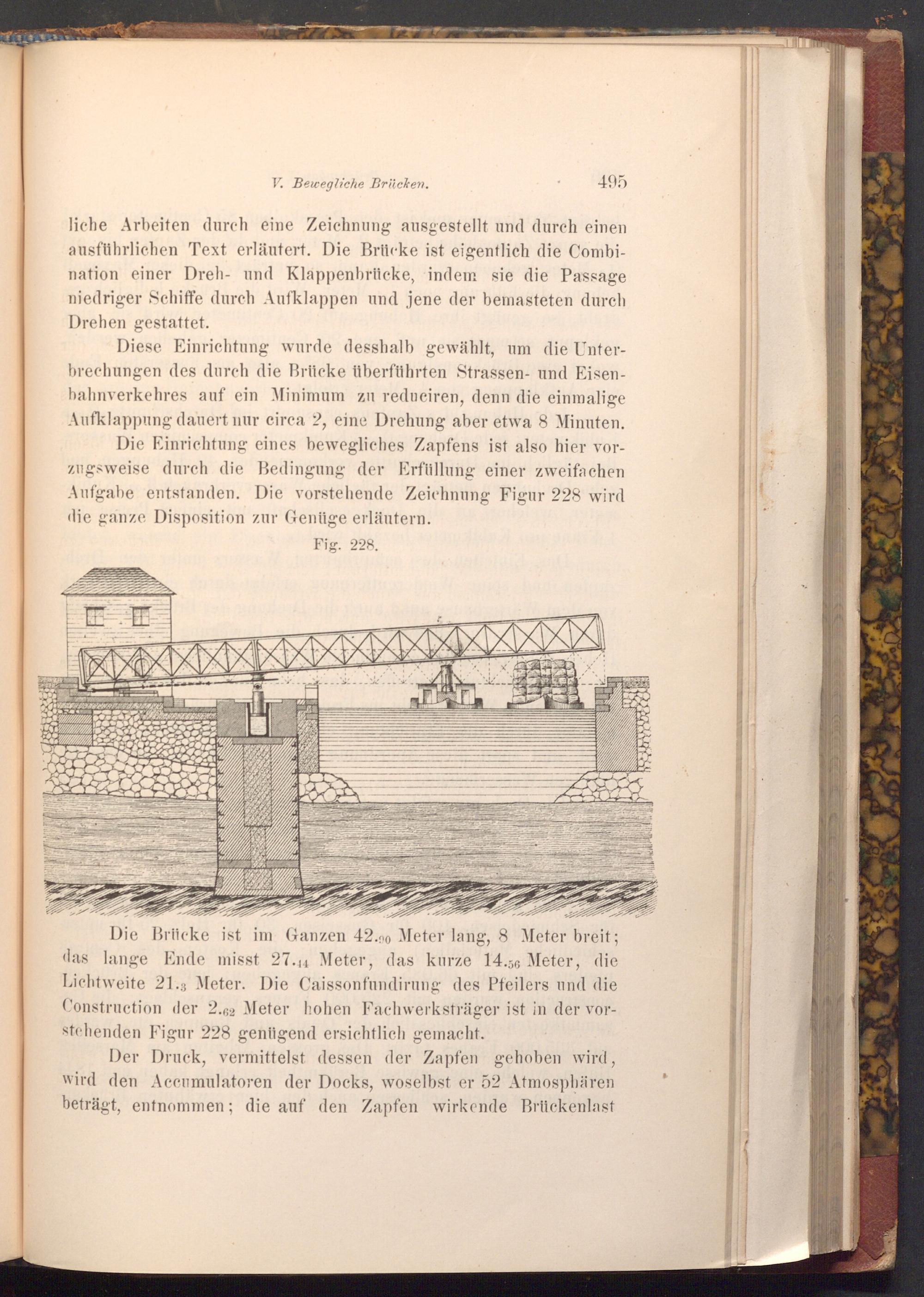

Fig. 228.

XXXXX

Die Brücke ist im Ganzen 42.00 Meter lang, 8 Meter breit; das lange Ende misst 27.44 Meter, das kurze 14.56 Meter, die Lichtweite 21.3 Meter. Die Caissonfundirung des Pfeilers und die Construction der 2.62 Meter hohen Fachwerksträger ist in der vor­stehenden Figur 228 genügend ersichtlich gemacht.

Der Druck, vermittelst dessen der Zapfen gehoben wird, wird den Accumulatoren der Docks, woselbst er 52 Atmosphären beträgt, entnommen; die auf den Zapfen wirkende Brückenlast
