a

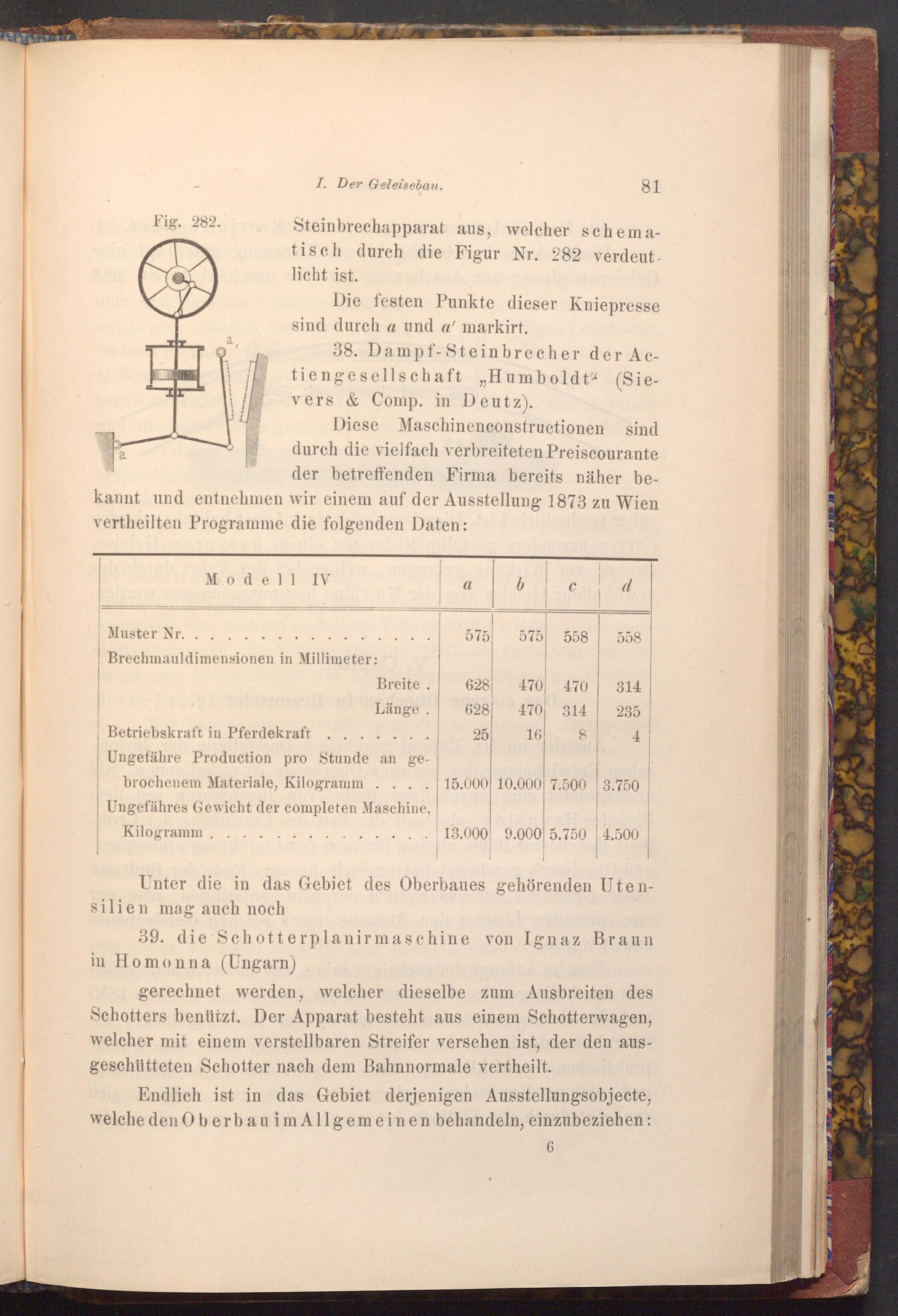

Fig. 282.
a,
I. Der Geleisebau.
81
Steinbrechapparat aus, welcher schematisch durch die Figur Nr. 282 verdeut. licht ist.
Die festen Punkte dieser Kniepresse sind durch a und a' markirt.
38. Dampf- Steinbrecher der Actiengesellschaft„ Humboldt"( Sievers& Comp. in Deutz).
Diese Maschinenconstructionen sind durch die vielfach verbreiteten Preiscourante der betreffenden Firma bereits näher be
kannt und entnehmen wir einem auf der Ausstellung 1873 zu Wien vertheilten Programme die folgenden Daten:
Muster Nr..
Modell IV
Brechmauldimensionen in Millimeter:
a
b
C
d
575
575 558
558
Breite.
628
Länge.
Betriebskraft in Pferdekraft..
25
16
470 628 470 314 235 8
470
314
4
Ungefähre Production pro Stunde an gebrochenem Materiale, Kilogramm Ungefähres Gewicht der completen Maschine, Kilogramm.
15.000 10.000 7.500 3.750
13.000 9.000 5.750 4.500
Unter die in das Gebiet des Oberbaues gehörenden Utensilien mag auch noch
39. die Schotterplanirmaschine von Ignaz Braun in Homonna( Ungarn)
gerechnet werden, welcher dieselbe zum Ausbreiten des Schotters benützt. Der Apparat besteht aus einem Schotterwagen, welcher mit einem verstellbaren Streifer versehen ist, der den ausgeschütteten Schotter nach dem Bahnnormale vertheilt.
Endlich ist in das Gebiet derjenigen Ausstellungsobjecte, welche den Oberbau im Allgemeinen behandeln, einzubeziehen:
6
