116
Oberbau.
d
50
-7
71
50
-32---- 28
137 33
60

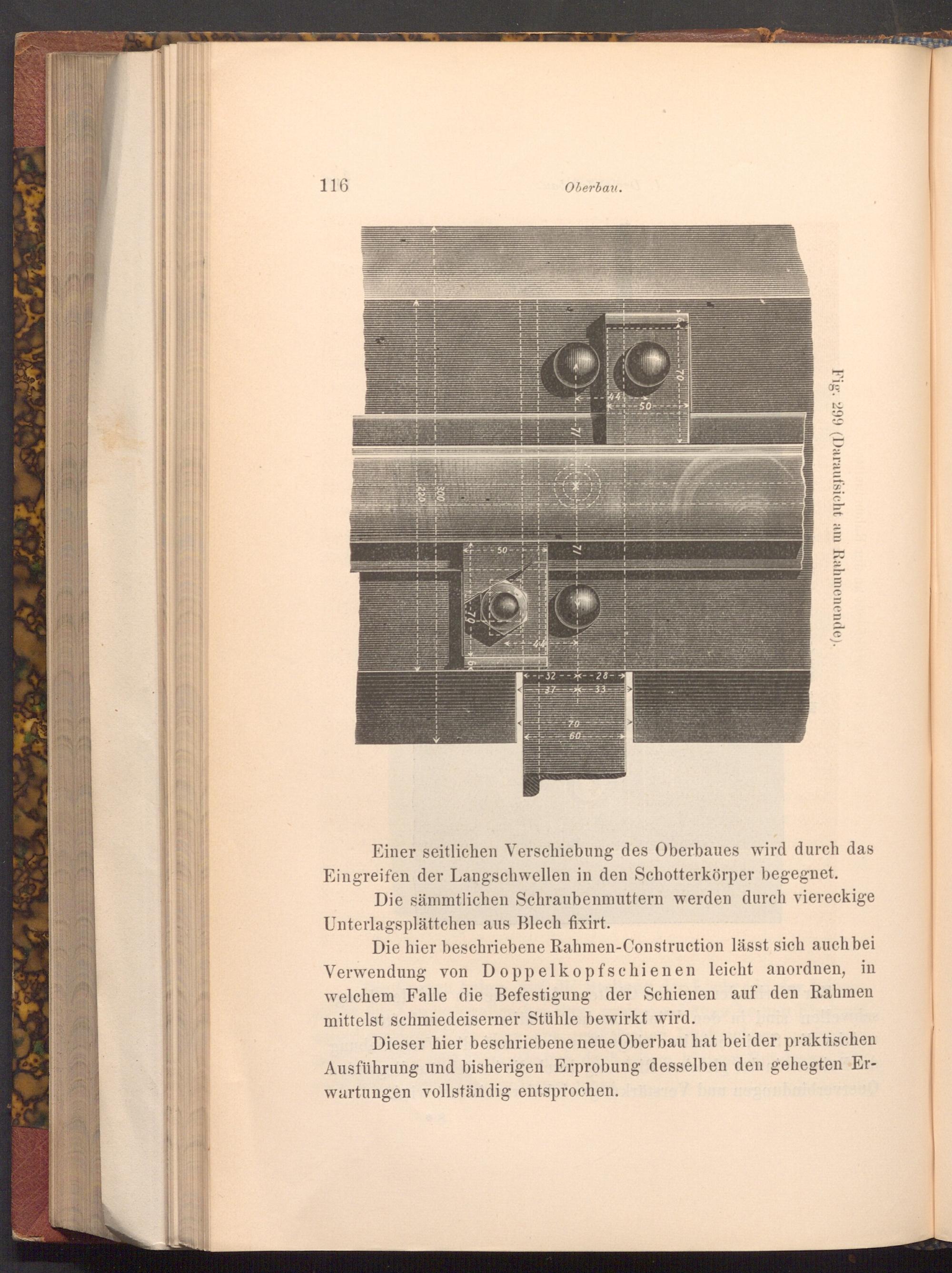

Fig. 299( Daraufsicht
am
Rahmenende).
Einer seitlichen Verschiebung des Oberbaues wird durch das Eingreifen der Langschwellen in den Schotterkörper begegnet. Die sämmtlichen Schraubenmuttern werden durch viereckige Unterlagsplättchen aus Blech fixirt.
Die hier beschriebene Rahmen- Construction lässt sich auch bei Verwendung von Doppelkopfschienen leicht anordnen, in welchem Falle die Befestigung der Schienen auf den Rahmen mittelst schmiedeiserner Stühle bewirkt wird.
Dieser hier beschriebene neue Oberbau hat bei der praktischen Ausführung und bisherigen Erprobung desselben den gehegten Erwartungen vollständig entsprochen.
