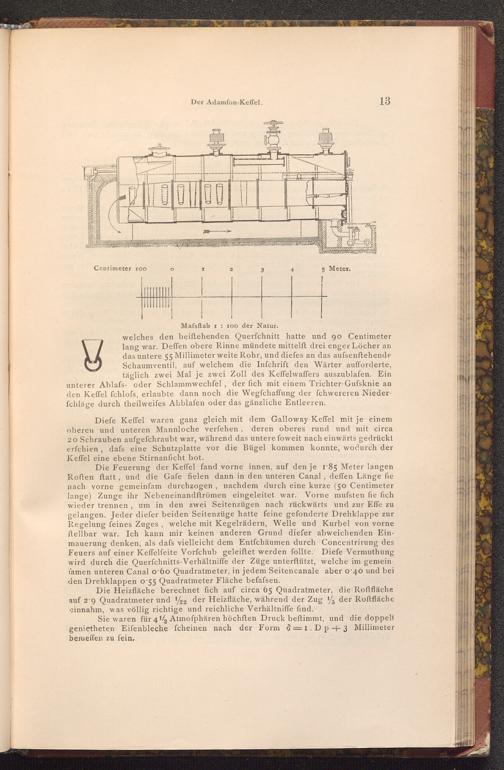

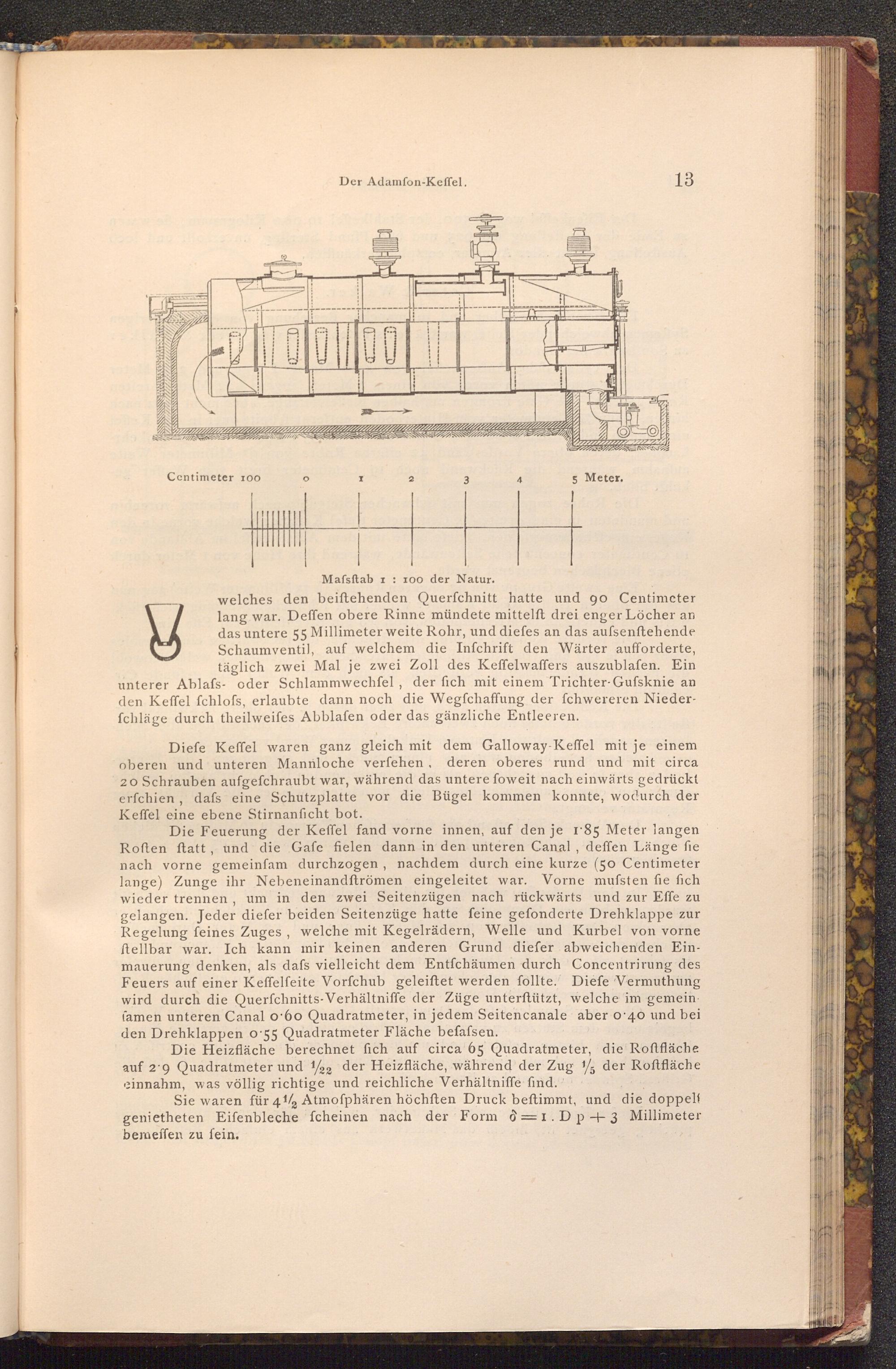

Der Adamfon- Keffel.

13

Centimeter 100

I

3

4

5 Meter.

ড

Mafsftab 1: 100 der Natur.

welches den beiftehenden Querfchnitt hatte und go Centimeter lang war. Deffen obere Rinne mündete mittelft drei enger Löcher an das untere 55 Millimeter weite Rohr, und diefes an das aufsenftehende Schaumventil, auf welchem die Infchrift den Wärter aufforderte, täglich zwei Mal je zwei Zoll des Keffelwaffers auszublafen. Ein unterer Ablafs- oder Schlammwechfel, der fich mit einem Trichter Gufsknie an den Keffel fchlofs, erlaubte dann noch die Wegfchaffung der fchwereren Nieder­fchläge durch theilweifes Abblafen oder das gänzliche Entleeren.

Diefe Keffel waren ganz gleich mit dem Galloway- Keffel mit je einem oberen und unteren Mannloche verfehen, deren oberes rund und mit circa 20 Schrauben aufgefchraubt war, während das untere foweit nach einwärts gedrückt erfchien, dafs eine Schutzplatte vor die Bügel kommen konnte, wodurch der Keffel eine ebene Stirnanficht bot.

Die Feuerung der Keffel fand vorne innen, auf den je 185 Meter langen Roften ftatt, und die Gafe fielen dann in den unteren Canal, deffen Länge fie nach vorne gemeinfam durchzogen, nachdem durch eine kurze( 50 Centimeter lange) Zunge ihr Nebeneinandftrömen eingeleitet war. Vorne mufsten fie fich wieder trennen, um in den zwei Seitenzügen nach rückwärts und zur Effe zu gelangen. Jeder diefer beiden Seitenzüge hatte feine gefonderte Drehklappe zur Regelung feines Zuges, welche mit Kegelrädern, Welle und Kurbel von vorne ftellbar war. Ich kann mir keinen anderen Grund diefer abweichenden Ein­mauerung denken, als dafs vielleicht dem Entfchäumen durch Concentrirung des Feuers auf einer Keffelfeite Vorfchub geleiftet werden follte. Diefe Vermuthung wird durch die Querfchnitts- Verhältniffe der Züge unterſtützt, welche im gemein famen unteren Canal o 60 Quadratmeter, in jedem Seiten canale aber o 40 und bei den Drehklappen o 55 Quadratmeter Fläche befassen.

Die Heizfläche berechnet fich auf circa 65 Quadratmeter, die Roftfläche auf 2.9 Quadratmeter und 1/22 der Heizfläche, während der Zug ½ der Roftfläche einnahm, was völlig richtige und reichliche Verhältniffe find.

Sie waren für 4% Atmoſphären höchften Druck beftimmt, und die doppeli genietheten Eifenbleche fcheinen nach der Form= 1. Dp+ 3 Millimeter bemeffen zu fein.
