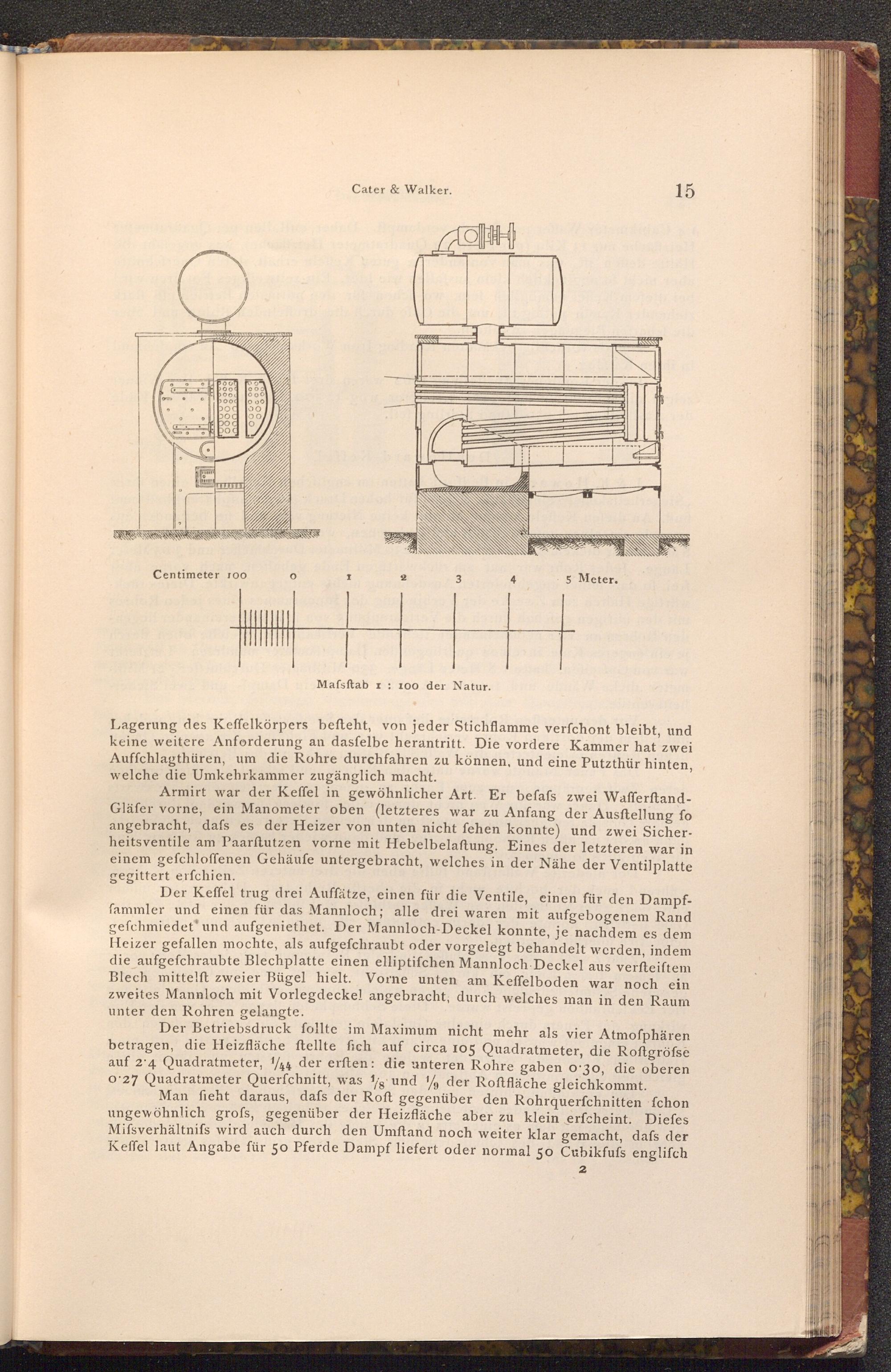

Cater& Walker.

wwwwww

H

Centimeter 100

2

3

5 Meter.

Mafsftab 1: 100 der Natur.

15

Lagerung des Keffelkörpers befteht, von jeder Stichflamme verfchont bleibt, und keine weitere Anforderung an dasfelbe herantritt. Die vordere Kammer hat zwei Auffchlagthüren, um die Rohre durchfahren zu können, und eine Putzthür hinten, welche die Umkehrkammer zugänglich macht.

Armirt war der Keffel in gewöhnlicher Art. Er befafs zwei Wafferftand­Gläfer vorne, ein Manometer oben( letzteres war zu Anfang der Ausftellung fo angebracht, dafs es der Heizer von unten nicht fehen konnte) und zwei Sicher­heitsventile am Paarftutzen vorne mit Hebelbelaftung. Eines der letzteren war in einem gefchloffenen Gehäufe untergebracht, welches in der Nähe der Ventilplatte gegittert erfchien.

Der Keffel trug drei Auffätze, einen für die Ventile, einen für den Dampf­fammler und einen für das Mannloch; alle drei waren mit aufgebogenem Rand gefchmiedet und aufgeniethet. Der Mannloch- Deckel konnte, je nachdem es dem Heizer gefallen mochte, als aufgefchraubt oder vorgelegt behandelt werden, indem die aufgefchraubte Blechplatte einen elliptifchen Mannloch Deckel aus verfteiſtem Blech mittelft zweier Bügel hielt. Vorne unten am Keffelboden war noch ein zweites Mannloch mit Vorlegdeckel angebracht, durch welches man in den Raum unter den Rohren gelangte.

Der Betriebsdruck follte im Maximum nicht mehr als vier Atmosphären betragen, die Heizfläche ftellte fich auf circa 105 Quadratmeter, die Roftgröfse auf 2.4 Quadratmeter, 44 der erften: die unteren Rohre gaben o 30, die oberen 0.27 Quadratmeter Querfchnitt, was 8 und der Roftfläche gleichkommt.

Man fieht daraus, dafs der Roft gegenüber den Rohrquerfchnitten fchon ungewöhnlich grofs, gegenüber der Heizfläche aber zu klein erfcheint. Diefes Mifsverhältnifs wird auch durch den Umftand noch weiter klar gemacht, dafs der Keffel laut Angabe für 50 Pferde Dampf liefert oder normal 50 Cubikfufs englifch

2
