28

J. F. Radinger.

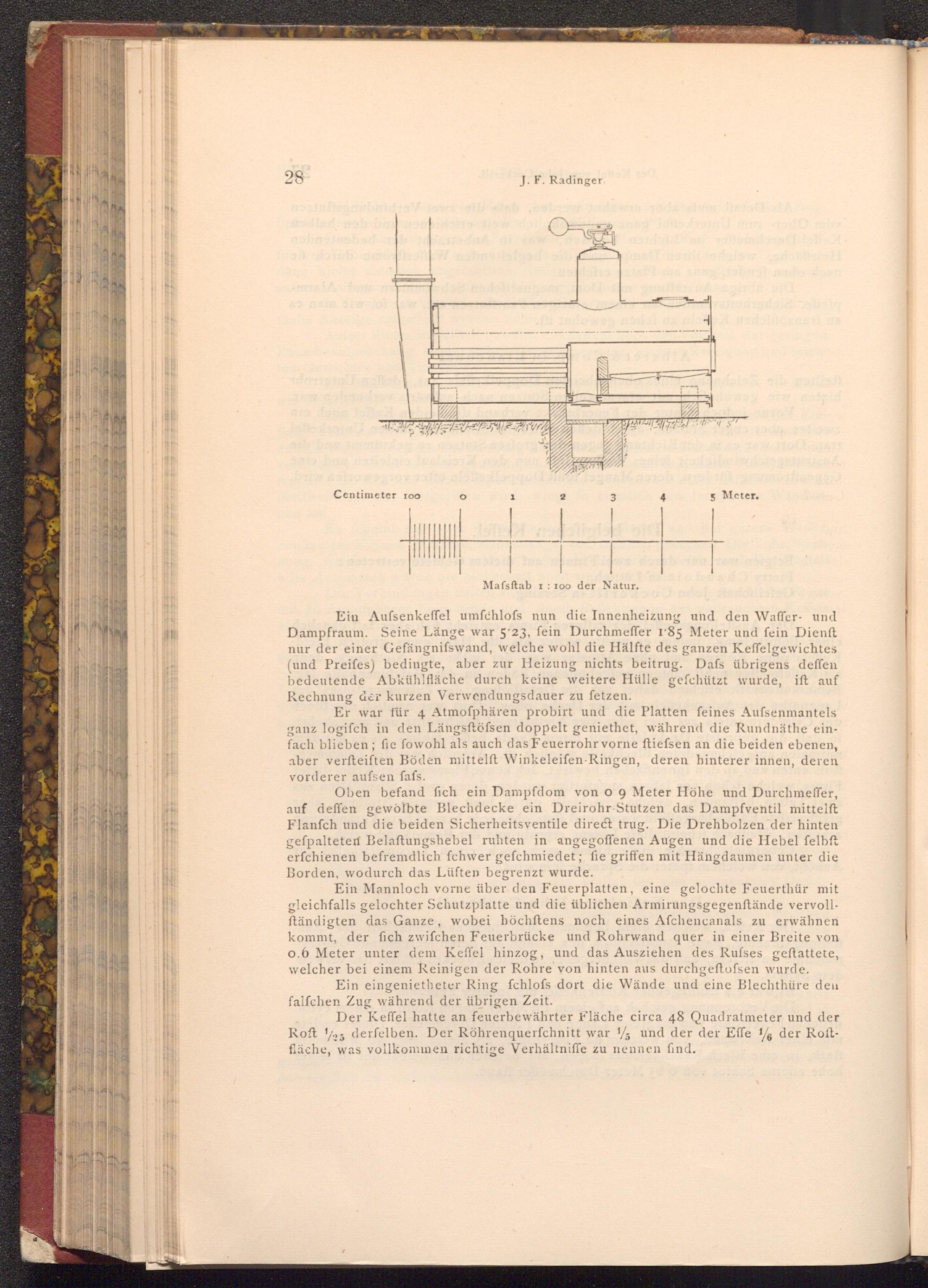

Centimeter 100

3

5 Meter.

Mafsftab 1: 100 der Natur.

Ein Aufsenkeffel umfchlofs nun die Innenheizung und den Waffer- und Dampfraum. Seine Länge war 5'23, fein Durchmeffer 185 Meter und fein Dienft nur der einer Gefängnifswand, welche wohl die Hälfte des ganzen Keffelgewichtes ( und Preifes) bedingte, aber zur Heizung nichts beitrug. Dafs übrigens deffen bedeutende Abkühlfläche durch keine weitere Hülle gefchützt wurde, ift auf Rechnung der kurzen Verwendungsdauer zu fetzen.

Er war für 4 Atmoſphären probirt und die Platten feines Aufsenmantels ganz logifch in den Längsftöfsen doppelt geniethet, während die Rundnäthe ein­fach blieben; fie fowohl als auch das Feuerrohr vorne ftiefsen an die beiden ebenen, aber verfteiften Böden mittelft Winkeleifen- Ringen, deren hinterer innen, deren vorderer aufsen fafs.

Oben befand fich ein Dampfdom von o 9 Meter Höhe und Durchmeffer, auf deffen gewölbte Blechdecke ein Dreirohr Stutzen das Dampfventil mittelft Flanfch und die beiden Sicherheitsventile direct trug. Die Drehbolzen der hinten gefpalteten Belaftungshebel ruhten in angegoffenen Augen und die Hebel felbft erfchienen befremdlich fchwer gefchmiedet; fie griffen mit Hängdaumen unter die Borden, wodurch das Lüften begrenzt wurde.

Ein Mannloch vorne über den Feuerplatten, eine gelochte Feuerthür mit gleichfalls gelochter Schutzplatte und die üblichen Armirungsgegenstände vervoll­ftändigten das Ganze, wobei höchftens noch eines Afchencanals zu erwähnen kommt, der fich zwifchen Feuerbrücke und Rohrwand quer in einer Breite von 0.6 Meter unter dem Keffel hinzog, und das Ausziehen des Rufses geftattete, welcher bei einem Reinigen der Rohre von hinten aus durchgeftofsen wurde.

Ein eingenietheter Ring fchlofs dort die Wände und eine Blechthüre den falfchen Zug während der übrigen Zeit.

Der Keffel hatte an feuerbewährter Fläche circa 48 Quadratmeter und der Roft 25 derfelben. Der Röhrenquerfchnitt war und der der Effe/ der Roft­fläche, was vollkommen richtige Verhältniffe zu nennen find.
