Peter Zwiauer.

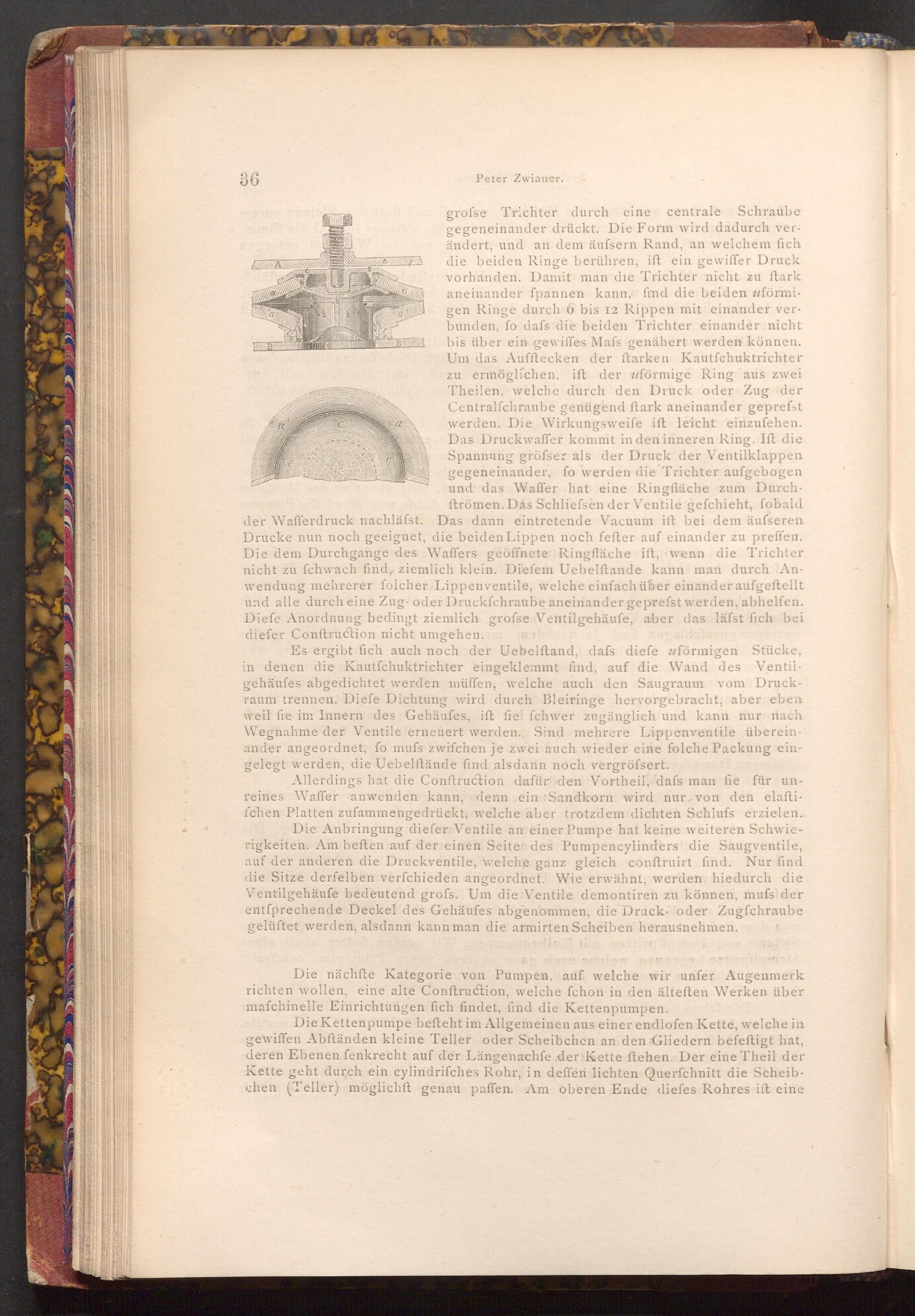

grofse Trichter durch eine centrale Schraube gegeneinander drückt. Die Form wird dadurch ver­ändert, und an dem äufsern Rand, an welchem fich die beiden Ringe berühren, ift ein gewiffer Druck vorhanden. Damit man die Trichter nicht zu ftark aneinander fpannen kann, find die beiden uförmi­gen Ringe durch 6 bis 12 Rippen mit einander ver­bunden, fo dafs die beiden Trichter einander nicht bis über ein gewiffes Mafs genähert werden können. Um das Aufftecken der ftarken Kautfchuktrichter zu ermöglichen, ift der uförmige Ring aus zwei Theilen, welche durch den Druck oder Zug der Centralfchraube genügend ftark aneinander geprefst werden. Die Wirkungsweife ift leicht einzufehen. Das Druckwaffer kommt in den inneren Ring. Ift die Spannung gröfser als der Druck der Ventilklappen gegeneinander, fo werden die Trichter aufgebogen und das Waffer hat eine Ringfläche zum Durch­ftrömen. Das Schliefsen der Ventile gefchieht, fobald der Wafferdruck nachläfst. Das dann eintretende Vacuum ift bei dem äufseren Drucke nun noch geeignet, die beiden Lippen noch fefter auf einander zu preffen. Die dem Durchgange des Waffers geöffnete Ringfläche ift, wenn die Trichter nicht zu fchwach find, ziemlich klein. Diefem Uebelftande kann man durch An­wendung mehrerer folcher Lippenventile, welche einfach über einander aufgeftellt und alle durch eine Zug- oder Druckfchraube aneinander geprefst werden, abhelfen. Diefe Anordnung bedingt ziemlich grofse Ventilgehäufe, aber das läfst fich bei diefer Conftruction nicht umgehen.

b

to aldatu

Es ergibt fich auch noch der Uebelftand, dafs diefe uförmigen Stücke, in denen die Kautfchuktrichter eingeklemmt find, auf die Wand des Ventil­gehäufes abgedichtet werden müffen, welche auch den Saugraum vom Druck­raum trennen. Diefe Dichtung wird durch Bleiringe hervorgebracht, aber eben weil fie im Innern des Gehäufes, ift fie fchwer zugänglich und kann nur nach Wegnahme der Ventile erneuert werden. Sind mehrere Lippenventile überein­ander angeordnet, fo mufs zwifchen je zwei auch wieder eine folche Packung ein­gelegt werden, die Uebelftände find alsdann noch vergröfsert.

Allerdings hat die Conftruction dafür den Vortheil, dafs man fie für un­reines Waffer anwenden kann, denn ein Sandkorn wird nur von den elafti­fchen Platten zufammengedrückt, welche aber trotzdem dichten Schlufs erzielen. Die Anbringung diefer Ventile an einer Pumpe hat keine weiteren Schwie­rigkeiten. Am beften auf der einen Seite des Pumpencylinders die Saugventile, auf der anderen die Druckventile, welche ganz gleich conftruirt find. Nur find die Sitze derfelben verfchieden angeordnet. Wie erwähnt, werden hiedurch die Ventilgehäufe bedeutend grofs. Um die Ventile demontiren zu können, mufs der entfprechende Deckel des Gehäufes abgenommen, die Druck- oder Zugfchraube gelüftet werden, alsdann kann man die armirten Scheiben herausnehmen.

sdio

Die nächfte Kategorie von Pumpen, auf welche wir unfer Augenmerk richten wollen, eine alte Conftruction, welche fchon in den älteften Werken über mafchinelle Einrichtungen fich findet, find die Kettenpumpen.

Die Kettenpumpe beſteht im Allgemeinen aus einer endlofen Kette, welche in gewiffen Abftänden kleine Teller oder Scheibchen an den Gliedern befeftigt hat, deren Ebenen fenkrecht auf der Längenachfe der Kette ftehen. Der eine Theil der Kette geht durch ein cylindrifches Rohr, in deffen lichten Querfchnitt die Scheib­chen( Teller) möglichft genau paffen. Am oberen Ende diefes Rohres ift eine
