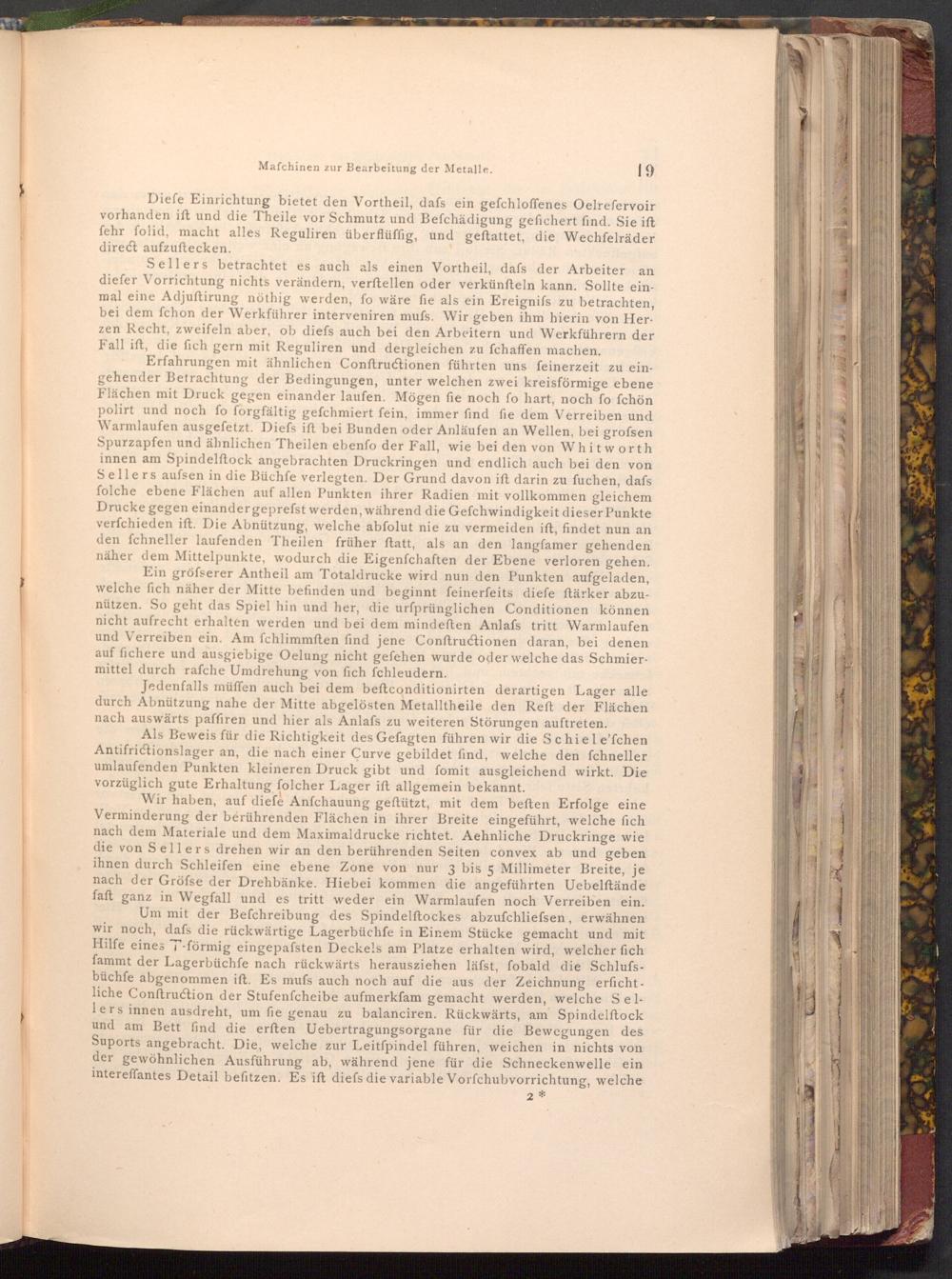

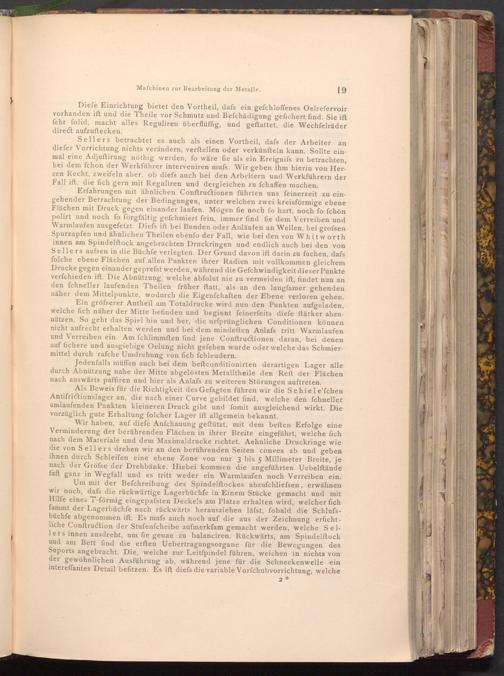

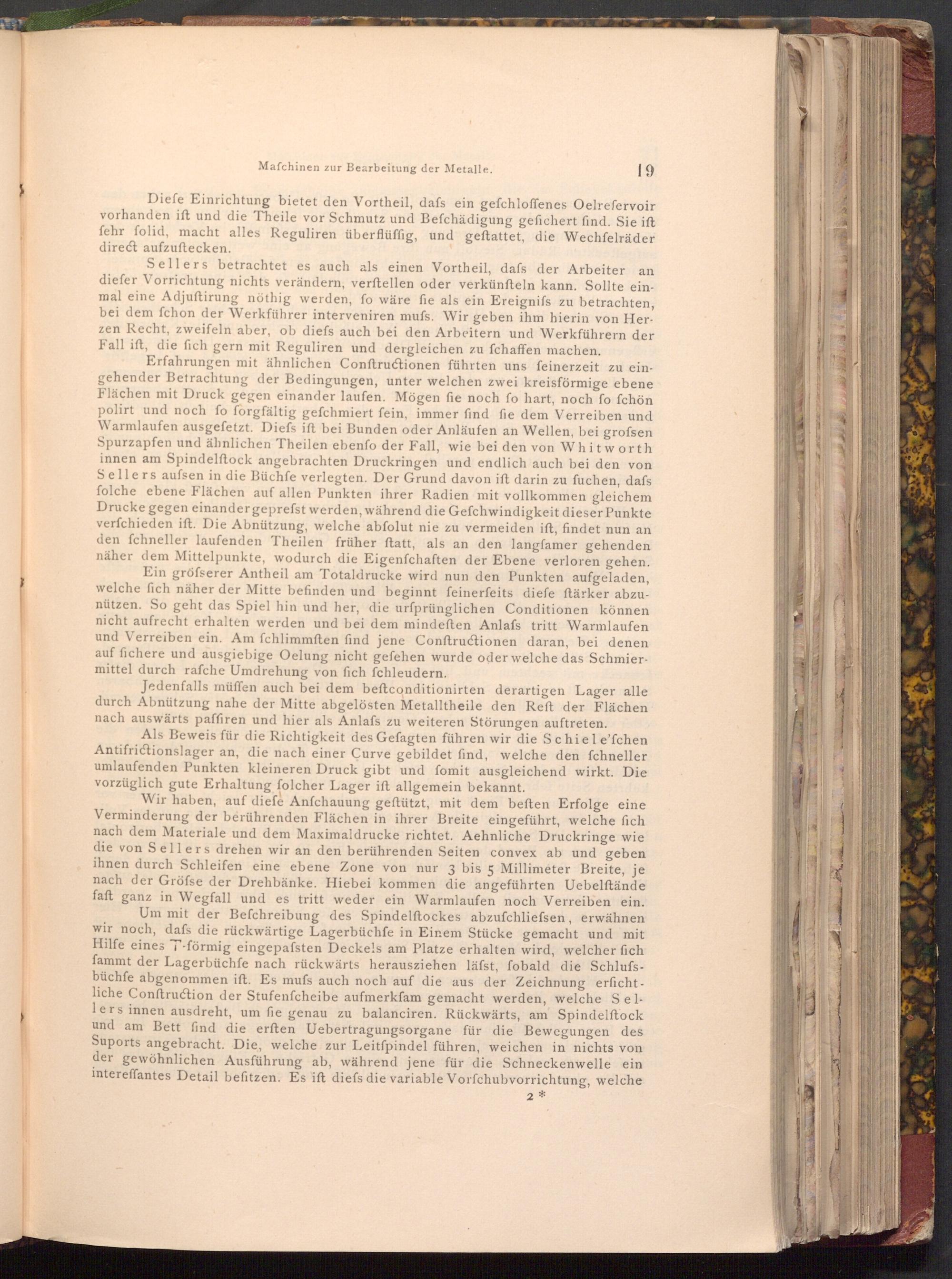

Mafchinen zur Bearbeitung der Metalle.

19

Diefe Einrichtung bietet den Vortheil, dafs ein gefchloffenes Oelrefervoir vorhanden ist und die Theile vor Schmutz und Befchädigung gefichert find. Sie iſt fehr folid, macht alles Reguliren überflüffig, und geftattet, die Wechfelräder direct aufzuftecken.

Sellers betrachtet es auch als einen Vortheil, dafs der Arbeiter an diefer Vorrichtung nichts verändern, verftellen oder verkünfteln kann. Sollte ein­mal eine Adjuftirung nöthig werden, fo wäre fie als ein Ereignifs zu betrachten, bei dem fchon der Werkführer interveniren mufs. Wir geben ihm hierin von Her­zen Recht, zweifeln aber, ob diefs auch bei den Arbeitern und Werkführern der Fall ift, die fich gern mit Reguliren und dergleichen zu fchaffen machen.

Erfahrungen mit ähnlichen Conftructionen führten uns feinerzeit zu ein­gehender Betrachtung der Bedingungen, unter welchen zwei kreisförmige ebene Flächen mit Druck gegen einander laufen. Mögen fie noch fo hart, noch fo fchön polirt und noch fo forgfältig gefchmiert fein, immer find fie dem Verreiben und Warmlaufen ausgefetzt. Diefs ift bei Bunden oder Anläufen an Wellen, bei grofsen Spurzapfen und ähnlichen Theilen ebenfo der Fall, wie bei den von Whitworth innen am Spindelftock angebrachten Druckringen und endlich auch bei den von Sellers aufsen in die Büchfe verlegten. Der Grund davon ift darin zu fuchen, dafs folche ebene Flächen auf allen Punkten ihrer Radien mit vollkommen gleichem Drucke gegen einander geprefst werden, während die Gefchwindigkeit dieser Punkte verfchieden ift. Die Abnützung, welche abfolut nie zu vermeiden ift, findet nun an den fchneller laufenden Theilen früher ftatt, als an den langfamer gehenden näher dem Mittelpunkte, wodurch die Eigenfchaften der Ebene verloren gehen. Ein gröfserer Antheil am Totaldrucke wird nun den Punkten aufgeladen, welche fich näher der Mitte befinden und beginnt feinerfeits diefe ftärker abzu­nützen. So geht das Spiel hin und her, die urfprünglichen Conditionen können nicht aufrecht erhalten werden und bei dem mindeſten Anlafs tritt Warmlaufen und Verreiben ein. Am fchlimmften find jene Conftructionen daran, bei denen auf fichere und ausgiebige Oelung nicht gefehen wurde oder welche das Schmier­mittel durch rafche Umdrehung von fich fchleudern.

Jedenfalls müffen auch bei dem beftconditionirten derartigen Lager alle durch Abnützung nahe der Mitte abgelösten Metalltheile den Reft der Flächen nach auswärts paffiren und hier als Anlafs zu weiteren Störungen auftreten.

Als Beweis für die Richtigkeit des Gefagten führen wir die Schiele'fchen Antifrictionslager an, die nach einer Curve gebildet find, welche den ſchneller umlaufenden Punkten kleineren Druck gibt und fomit ausgleichend wirkt. Die vorzüglich gute Erhaltung folcher Lager ift allgemein bekannt.

Wir haben, auf diefe Anfchauung geftützt, mit dem beften Erfolge eine Verminderung der berührenden Flächen in ihrer Breite eingeführt, welche fich nach dem Materiale und dem Maximaldrucke richtet. Aehnliche Druckringe wie die von Sellers drehen wir an den berührenden Seiten convex ab und geben ihnen durch Schleifen eine ebene Zone von nur 3 bis 5 Millimeter Breite, je nach der Gröfse der Drehbänke. Hiebei kommen die angeführten Uebelſtände faft ganz in Wegfall und es tritt weder ein Warmlaufen noch Verreiben ein.

Um mit der Befchreibung des Spindelftockes abzufchliefsen, erwähnen wir noch, dafs die rückwärtige Lagerbüchfe in Einem Stücke gemacht und mit Hilfe eines T- förmig eingepafsten Deckels am Platze erhalten wird, welcher fich fammt der Lagerbüchfe nach rückwärts herausziehen läfst, fobald die Schlufs­büchfe abgenommen ift. Es mufs auch noch auf die aus der Zeichnung erficht­liche Conftruction der Stufenfcheibe aufmerkfam gemacht werden, welche Sel­lers innen ausdreht, um fie genau zu balanciren. Rückwärts, am Spindelftock und am Bett find die erften Uebertragungsorgane für die Bewegungen des Suports angebracht. Die, welche zur Leitfpindel führen, weichen in nichts von der gewöhnlichen Ausführung ab, während jene für die Schneckenwelle ein intereffantes Detail befitzen. Es ift diefs die variable Vorfchubvorrichtung, welche

2*
