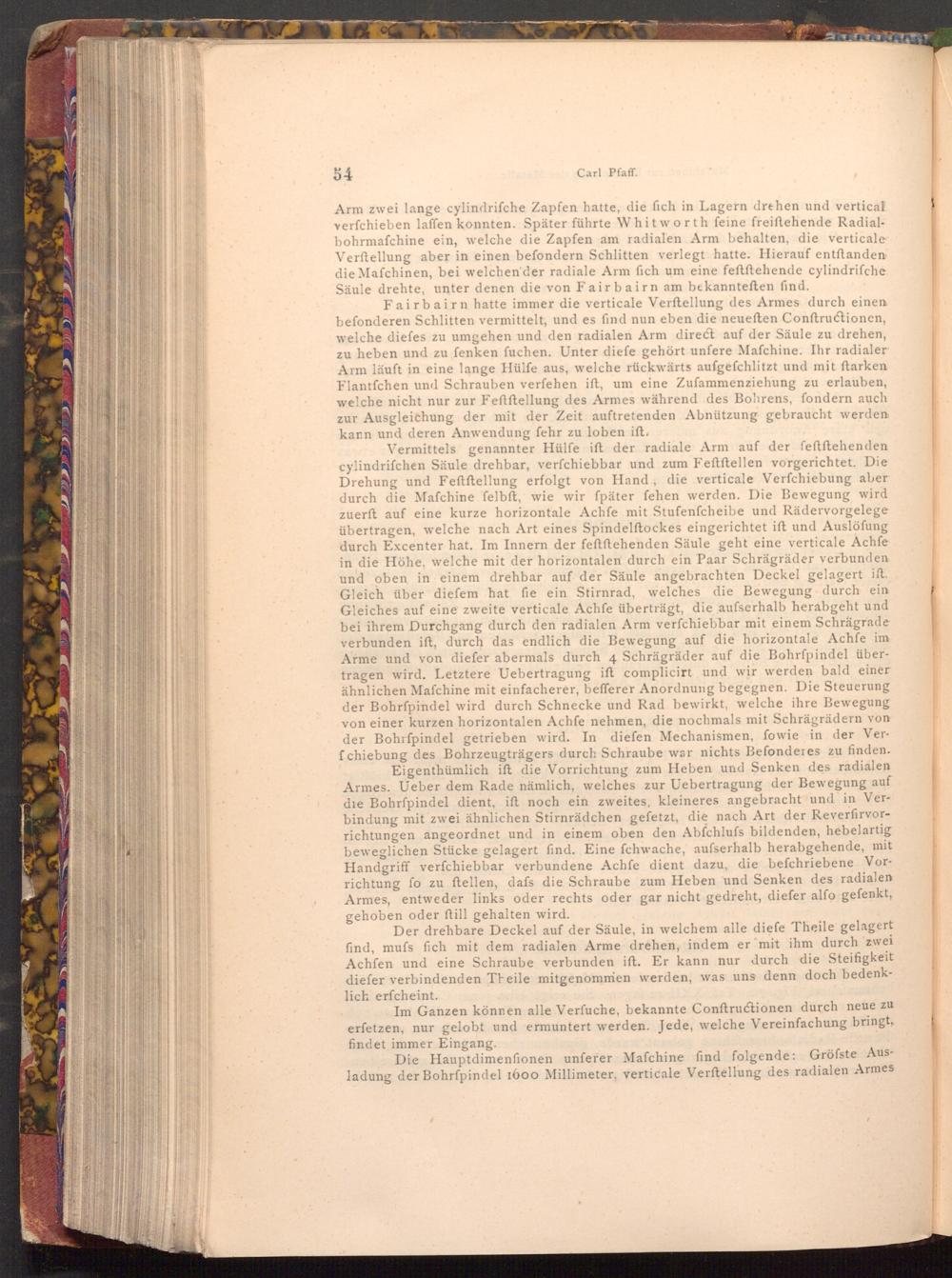

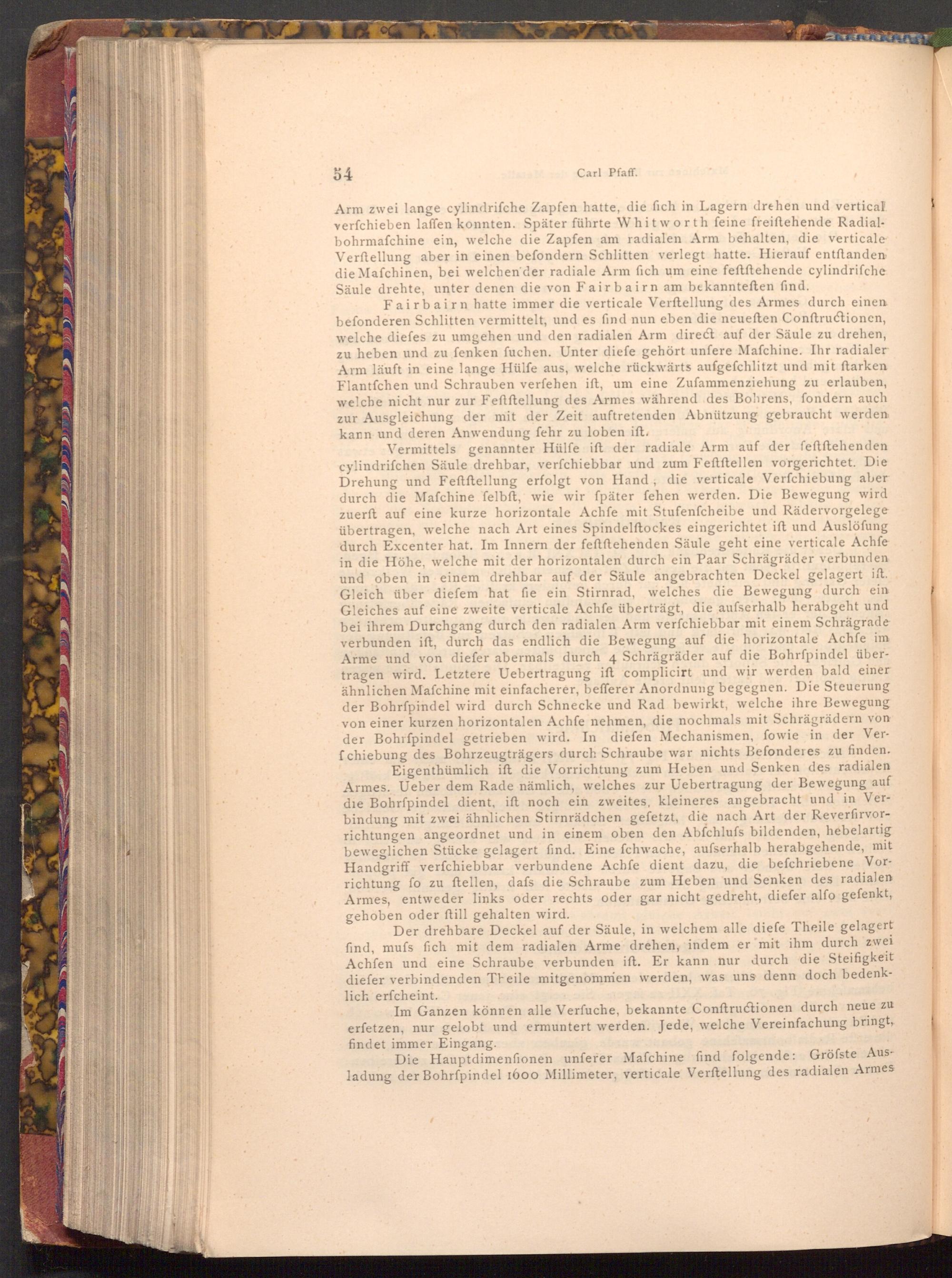

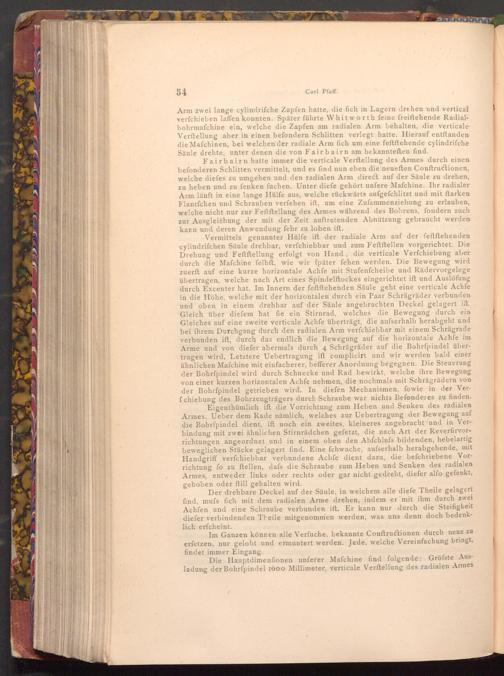

Carl Pfaff.

Arm zwei lange cylindrifche Zapfen hatte, die fich in Lagern drehen und vertical verfchieben laffen konnten. Später führte Whitworth feine freiftehende Radial­bohrmafchine ein, welche die Zapfen am radialen Arm behalten, die verticale Verftellung aber in einen befondern Schlitten verlegt hatte. Hierauf entstanden die Mafchinen, bei welchen der radiale Arm fich um eine feftftehende cylindrifche. Säule drehte, unter denen die von Fairbairn am bekannteften find.

Fairbairn hatte immer die verticale Verftellung des Armes durch einen befonderen Schlitten vermittelt, und es find nun eben die neueften Conftructionen, welche diefes zu umgehen und den radialen Arm direct auf der Säule zu drehen, zu heben und zu fenken fuchen. Unter diefe gehört unfere Mafchine. Ihr radialer Arm läuft in eine lange Hülfe aus, welche rückwärts aufgefchlitzt und mit ftarken Flantfchen und Schrauben verfehen ift, um eine Zufammenziehung zu erlauben, welche nicht nur zur Feftftellung des Armes während des Bohrens, fondern auch zur Ausgleichung der mit der Zeit auftretenden Abnützung gebraucht werden kann und deren Anwendung fehr zu loben ift.

Vermittels genannter Hülfe ift der radiale Arm auf der feftftehenden cylindrifchen Säule drehbar, verfchiebbar und zum Feftftellen vorgerichtet. Die Drehung und Feftftellung erfolgt von Hand, die verticale Verfchiebung aber durch die Mafchine felbft, wie wir fpäter fehen werden. Die Bewegung wird zuerft auf eine kurze horizontale Achfe mit Stufenfcheibe und Rädervorgelege übertragen, welche nach Art eines Spindelftockes eingerichtet ift und Auslöfung durch Excenter hat. Im Innern der feftftehenden Säule geht eine verticale Achfe in die Höhe, welche mit der horizontalen durch ein Paar Schrägräder verbunden und oben in einem drehbar auf der Säule angebrachten Deckel gelagert ift. Gleich über diefem hat fie ein Stirnrad, welches die Bewegung durch ein Gleiches auf eine zweite verticale Achfe überträgt, die aufserhalb herabgeht und bei ihrem Durchgang durch den radialen Arm verfchiebbar mit einem Schrägrade verbunden ift, durch das endlich die Bewegung auf die horizontale Achfe im Arme und von diefer abermals durch 4 Schrägräder auf die Bohrfpindel über­tragen wird. Letztere Uebertragung ift complicirt und wir werden bald einer ähnlichen Mafchine mit einfacherer, befferer Anordnung begegnen. Die Steuerung der Bohrfpindel wird durch Schnecke und Rad bewirkt, welche ihre Bewegung von einer kurzen horizontalen Achfe nehmen, die nochmals mit Schrägrädern von der Bohrfpindel getrieben wird. In diefen Mechanismen, fowie in der Ver­fchiebung des Bohrzeugträgers durch Schraube war nichts Befonderes zu finden.

Eigenthümlich ift die Vorrichtung zum Heben und Senken des radialen Armes. Ueber dem Rade nämlich, welches zur Uebertragung der Bewegung auf die Bohrfpindel dient, ift noch ein zweites, kleineres angebracht und in Ver­bindung mit zwei ähnlichen Stirnrädchen gefetzt, die nach Art der Reverfirvor­richtungen angeordnet und in einem oben den Abfchlufs bildenden, hebelartig beweglichen Stücke gelagert find. Eine fchwache, aufserhalb herabgehende, mit Handgriff verfchiebbar verbundene Achfe dient dazu, die befchriebene Vor­richtung fo zu ftellen, dafs die Schraube zum Heben und Senken des radialen Armes, entweder links oder rechts oder gar nicht gedreht, diefer alfo gefenkt, gehoben oder ftill gehalten wird.

Der drehbare Deckel auf der Säule, in welchem alle diefe Theile gelagert find, mufs fich mit dem radialen Arme drehen, indem er mit ihm durch zwei Achfen und eine Schraube verbunden ift. Er kann nur durch die Steifigkeit diefer verbindenden Theile mitgenommen werden, was uns denn doch bedenk­lich erfcheint.

Im Ganzen können alle Verfuche, bekannte Conftructionen durch neue zu erfetzen, nur gelobt und ermuntert werden. Jede, welche Vereinfachung bringt, findet immer Eingang.

Die Hauptdimenfionen unferer Mafchine find folgende: Gröfste Aus­ladung der Bohrfpindel 1600 Millimeter, verticale Verftellung des radialen Armes
