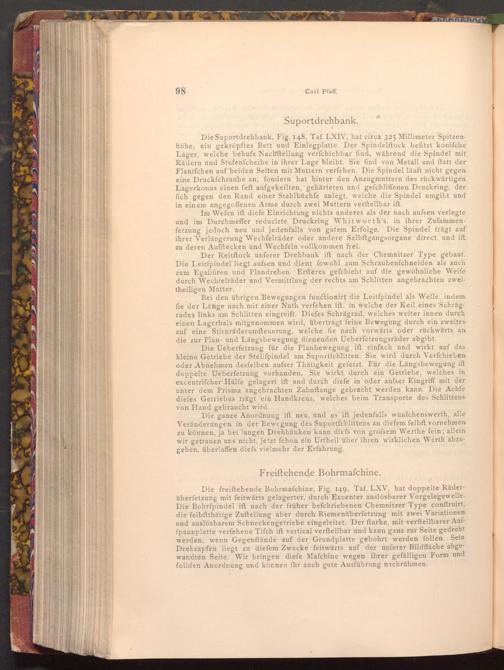

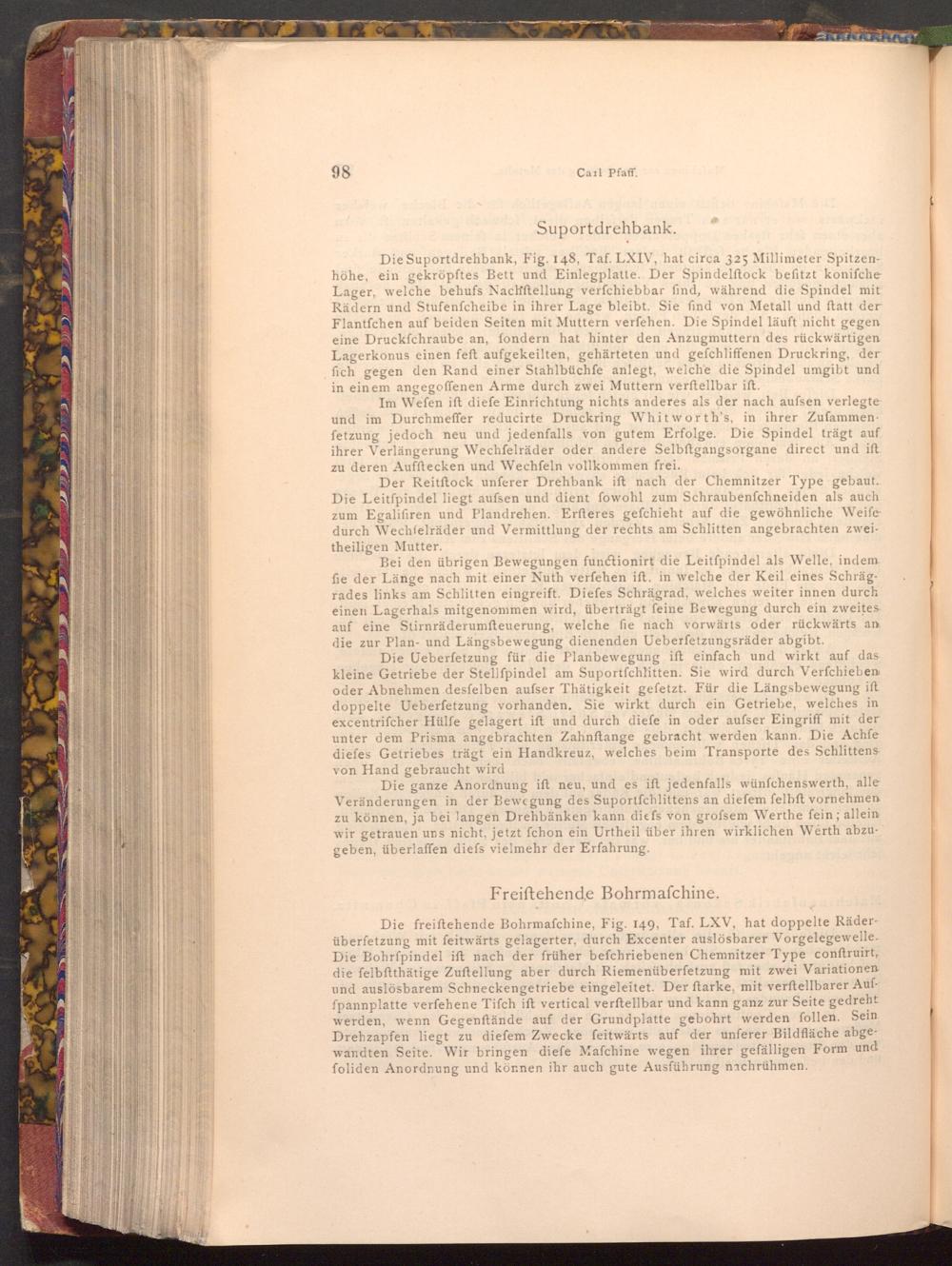

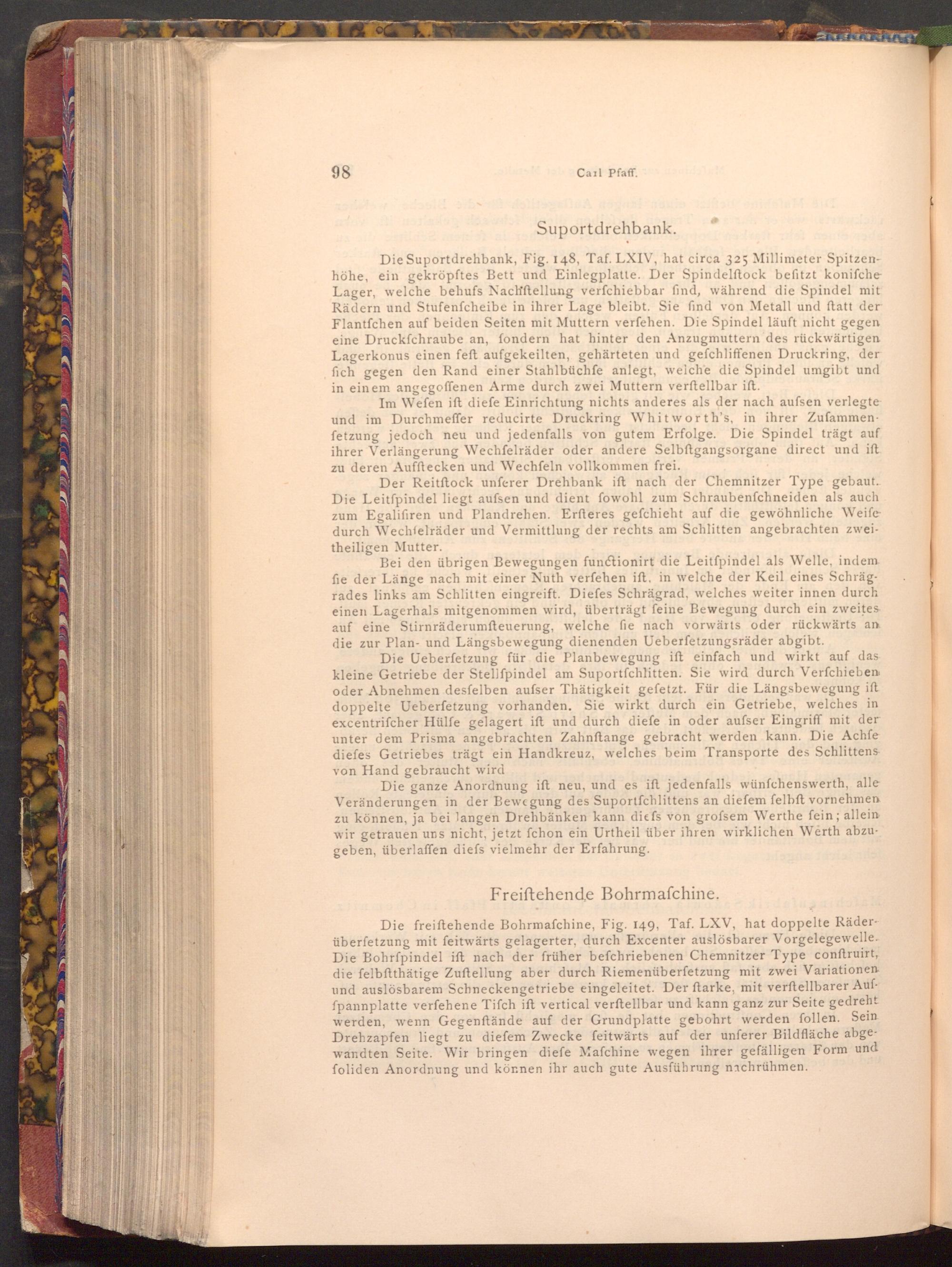

98

Cail Pfaff.

Suportdrehbank.

Die Suportdrehbank, Fig. 148, Taf. LXIV, hat circa 325 Millimeter Spitzen­höhe, ein gekröpftes Bett und Einlegplatte. Der Spindelftock befitzt konifche Lager, welche behufs Nachftellung verfchiebbar find, während die Spindel mit Rädern und Stufenfcheibe in ihrer Lage bleibt. Sie find von Metall und ftatt der Flantfchen auf beiden Seiten mit Muttern verfehen. Die Spindel läuft nicht gegen eine Druckfchraube an, fondern hat hinter den Anzugmuttern des rückwärtigen Lagerkonus einen feft aufgekeilten, gehärteten und gefchliffenen Druckring, der fich gegen den Rand einer Stahlbüchfe anlegt, welche die Spindel umgibt und in einem angegoffenen Arme durch zwei Muttern verftellbar ift.

Im Wefen ift diefe Einrichtung nichts anderes als der nach aufsen verlegte und im Durchmeffer reducirte Druckring Whitworth's, in ihrer Zufammen­fetzung jedoch neu und jedenfalls von gutem Erfolge. Die Spindel trägt auf ihrer Verlängerung Wechfelräder oder andere Selbftgangsorgane direct und ift zu deren Aufftecken und Wechfeln vollkommen frei.

Der Reitftock unferer Drehbank ift nach der Chemnitzer Type gebaut.. Die Leitfpindel liegt aufsen und dient fowohl zum Schraubenfchneiden als auch zum Egalifiren und Plandrehen. Erfteres gefchieht auf die gewöhnliche Weife durch Wechfelräder und Vermittlung der rechts am Schlitten angebrachten zwei­theiligen Mutter.

Bei den übrigen Bewegungen functionirt die Leitfpindel als Welle, indem fie der Länge nach mit einer Nuth verfehen ift, in welche der Keil eines Schräg­rades links am Schlitten eingreift. Diefes Schrägrad, welches weiter innen durch einen Lagerhals mitgenommen wird, überträgt feine Bewegung durch ein zweites auf eine Stirnräderumfteuerung, welche fie nach vorwärts oder rückwärts an die zur Plan- und Längsbewegung dienenden Ueberfetzungsräder abgibt.

Die Ueberfetzung für die Planbewegung ift einfach und wirkt auf das kleine Getriebe der Stellfpindel am Suportfchlitten. Sie wird durch Verfchieben oder Abnehmen desfelben aufser Thätigkeit gefetzt. Für die Längsbewegung ift doppelte Ueberfetzung vorhanden. Sie wirkt durch ein Getriebe, welches in excentrifcher Hülfe gelagert ift und durch diefe in oder aufser Eingriff mit der unter dem Prisma angebrachten Zahnftange gebracht werden kann. Die Achfe diefes Getriebes trägt ein Handkreuz, welches beim Transporte des Schlittens von Hand gebraucht wird

Die ganze Anordnung ift neu, und es ift jedenfalls wünſchenswerth, alle Veränderungen in der Bewegung des Suportfchlittens an diefem felbft vornehmen zu können, ja bei langen Drehbänken kann diefs von grofsem Werthe fein; allein wir getrauen uns nicht, jetzt fchon ein Urtheil über ihren wirklichen Werth abzu­geben, überlaffen diefs vielmehr der Erfahrung.

Freiftehende Bohrmaſchine.

Die freiftehende Bohrmaſchine, Fig. 149, Taf. LXV, hat doppelte Räder­überfetzung mit feitwärts gelagerter, durch Excenter auslösbarer Vorgelegewelle. Die Bohrfpindel ift nach der früher befchriebenen Chemnitzer Type conftruirt, die felbftthätige Zuftellung aber durch Riemenüberfetzung mit zwei Variationen und auslösbarem Schneckengetriebe eingeleitet. Der ftarke, mit verftellbarer Auf­fpannplatte verfehene Tifch ift vertical verftellbar und kann ganz zur Seite gedreht werden, wenn Gegenftände auf der Grundplatte gebohrt werden follen. Sein Drehzapfen liegt zu diefem Zwecke feitwärts auf der unferer Bildfläche abge­wandten Seite. Wir bringen diefe Mafchine wegen ihrer gefälligen Form und foliden Anordnung und können ihr auch gute Ausführung nachrühmen.
