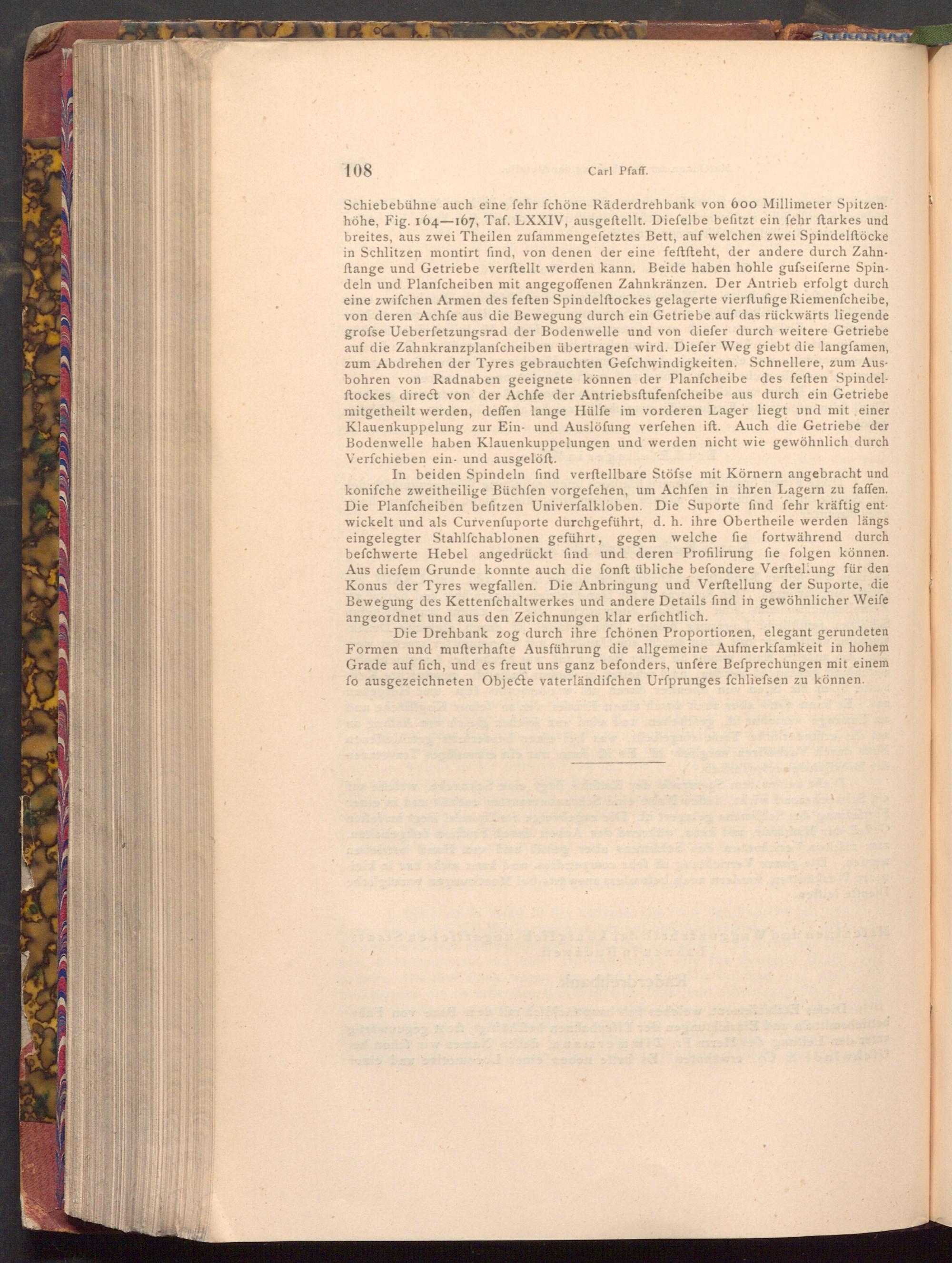

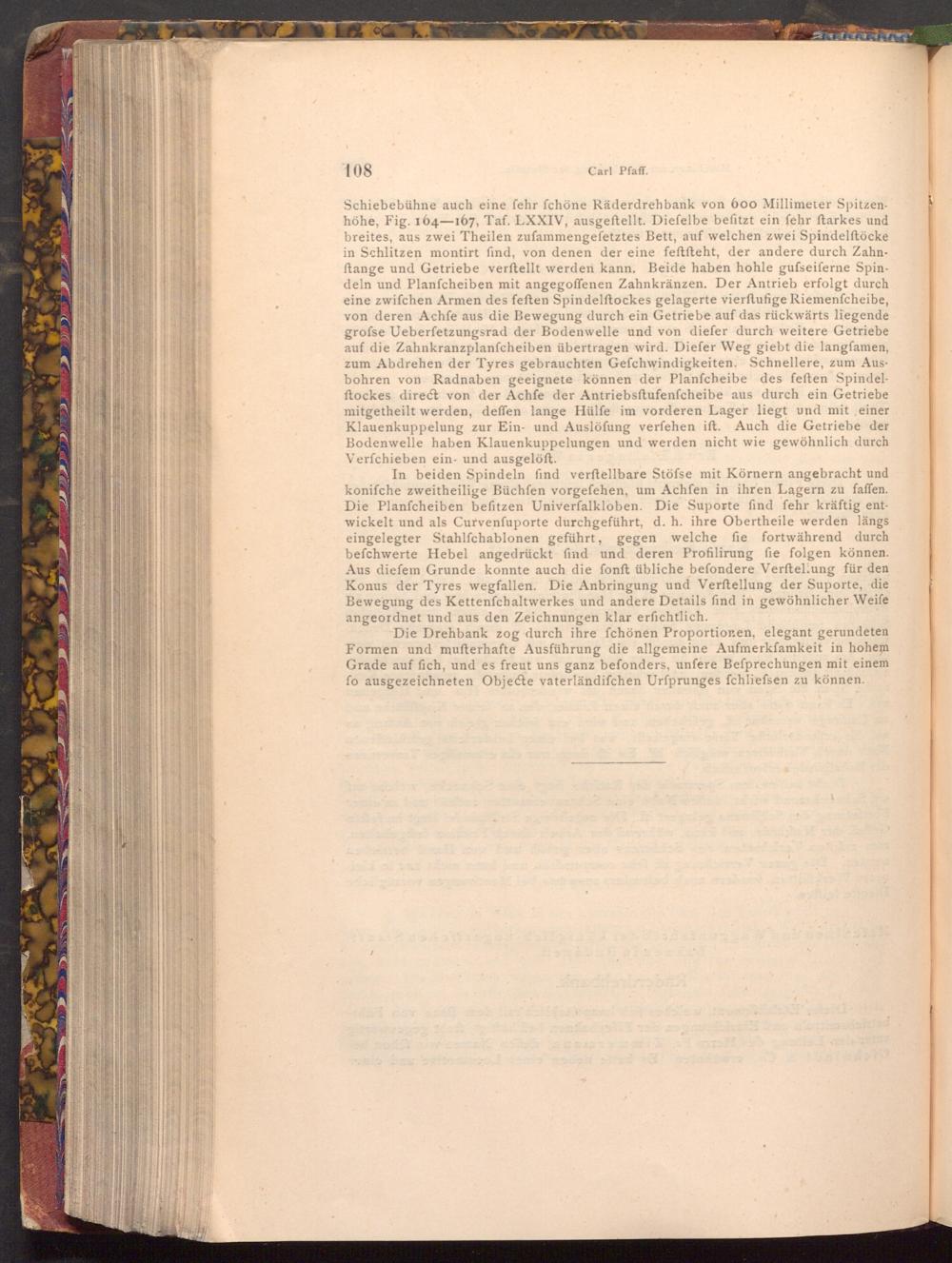

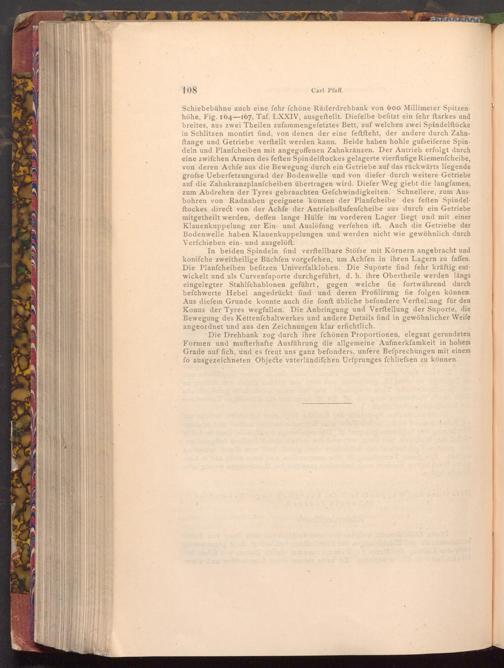

Carl Pfaff.
Schiebebühne auch eine fehr ſchöne Räderdrehbank von 600 Millimeter Spitzenhöhe, Fig. 164-167, Taf. LXXIV, ausgeftellt. Diefelbe befitzt ein fehr ftarkes und breites, aus zwei Theilen zufammengefetztes Bett, auf welchen zwei Spindelftöcke in Schlitzen montirt find, von denen der eine feftfteht, der andere durch Zahnftange und Getriebe verftellt werden kann. Beide haben hohle gufseiferne Spindeln und Planfcheiben mit angegoffenen Zahnkränzen. Der Antrieb erfolgt durch eine zwifchen Armen des feften Spindelftockes gelagerte vierflufige Riemenfcheibe, von deren Achfe aus die Bewegung durch ein Getriebe auf das rückwärts liegende grofse Ueberfetzungsrad der Bodenwelle und von diefer durch weitere Getriebe auf die Zahnkranzplanfcheiben übertragen wird. Diefer Weg giebt die langfamen, zum Abdrehen der Tyres gebrauchten Gefchwindigkeiten. Schnellere, zum Ausbohren von Radnaben geeignete können der Planfcheibe des feften Spindelftockes direct von der Achfe der Antriebsftufenfcheibe aus durch ein Getriebe mitgetheilt werden, deffen lange Hülfe im vorderen Lager liegt und mit einer Klauenkuppelung zur Ein- und Auslöfung verfehen ift. Auch die Getriebe der Bodenwelle haben Klauenkuppelungen und werden nicht wie gewöhnlich durch Verfchieben ein- und ausgelöft.
In beiden Spindeln find verftellbare Stöfse mit Körnern angebracht und konifche zweitheilige Büchfen vorgefehen, um Achfen in ihren Lagern zu faffen. Die Planfcheiben befitzen Univerfalkloben. Die Suporte find fehr kräftig entwickelt und als Curvenfuporte durchgeführt, d. h. ihre Obertheile werden längs eingelegter Stahlfchablonen geführt, gegen welche fie fortwährend durch befchwerte Hebel angedrückt find und deren Profilirung fie folgen können. Aus diefem Grunde konnte auch die fonft übliche befondere Verftellung für den Konus der Tyres wegfallen. Die Anbringung und Verftellung der Suporte, die Bewegung des Kettenfchaltwerkes und andere Details find in gewöhnlicher Weife angeordnet und aus den Zeichnungen klar erfichtlich.
Die Drehbank zog durch ihre fchönen Proportionen, elegant gerundeten Formen und mufterhafte Ausführung die allgemeine Aufmerkſamkeit in hohem Grade auf fich, und es freut uns ganz befonders, unfere Befprechungen mit einem fo ausgezeichneten Objecte vaterländifchen Urfprunges fchliefsen zu können.
