110
Carl Pfaff.
Es ift nun leicht zu fehen, dafs ein folches durch die gufseifernen Schrauben nicht zu feft, aber gerade dicht zufammengeftelltes Lager fich nach allen Richtungen in feinem Kugelgelenke verdrehen und fomit der Lage der Welle in vollkommenfter Weife anpaffen kann.

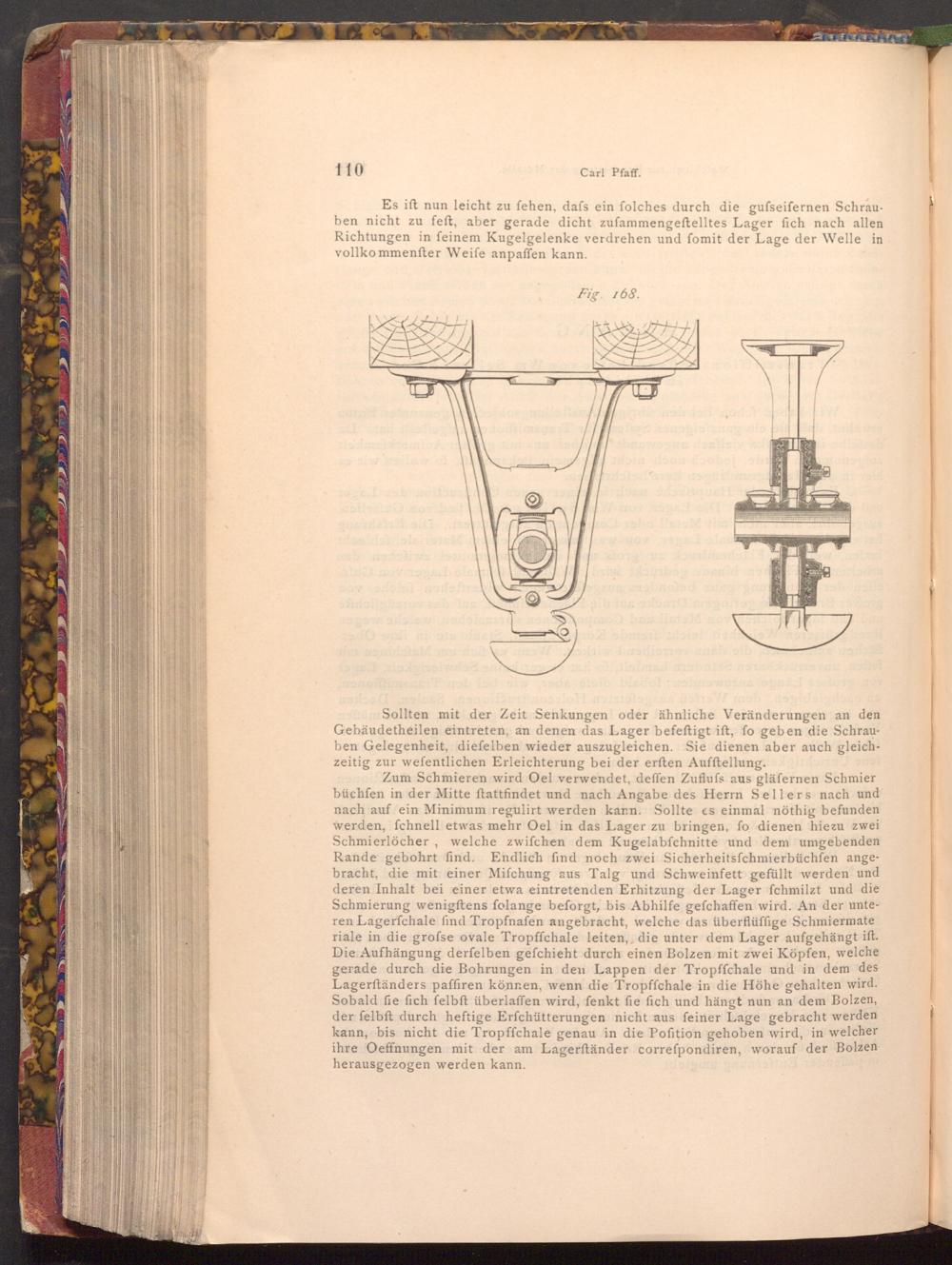

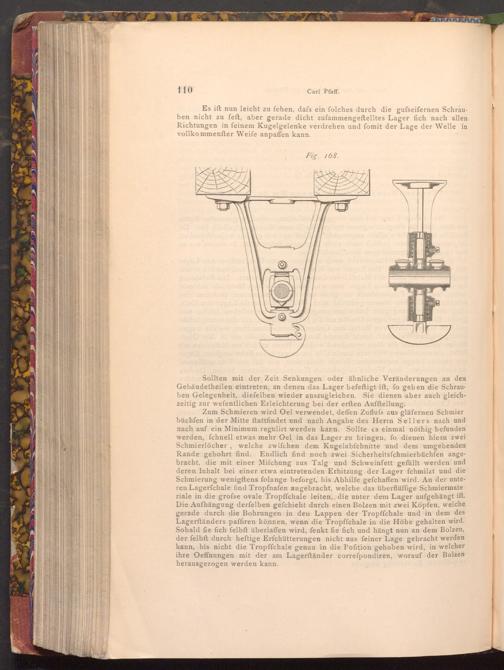

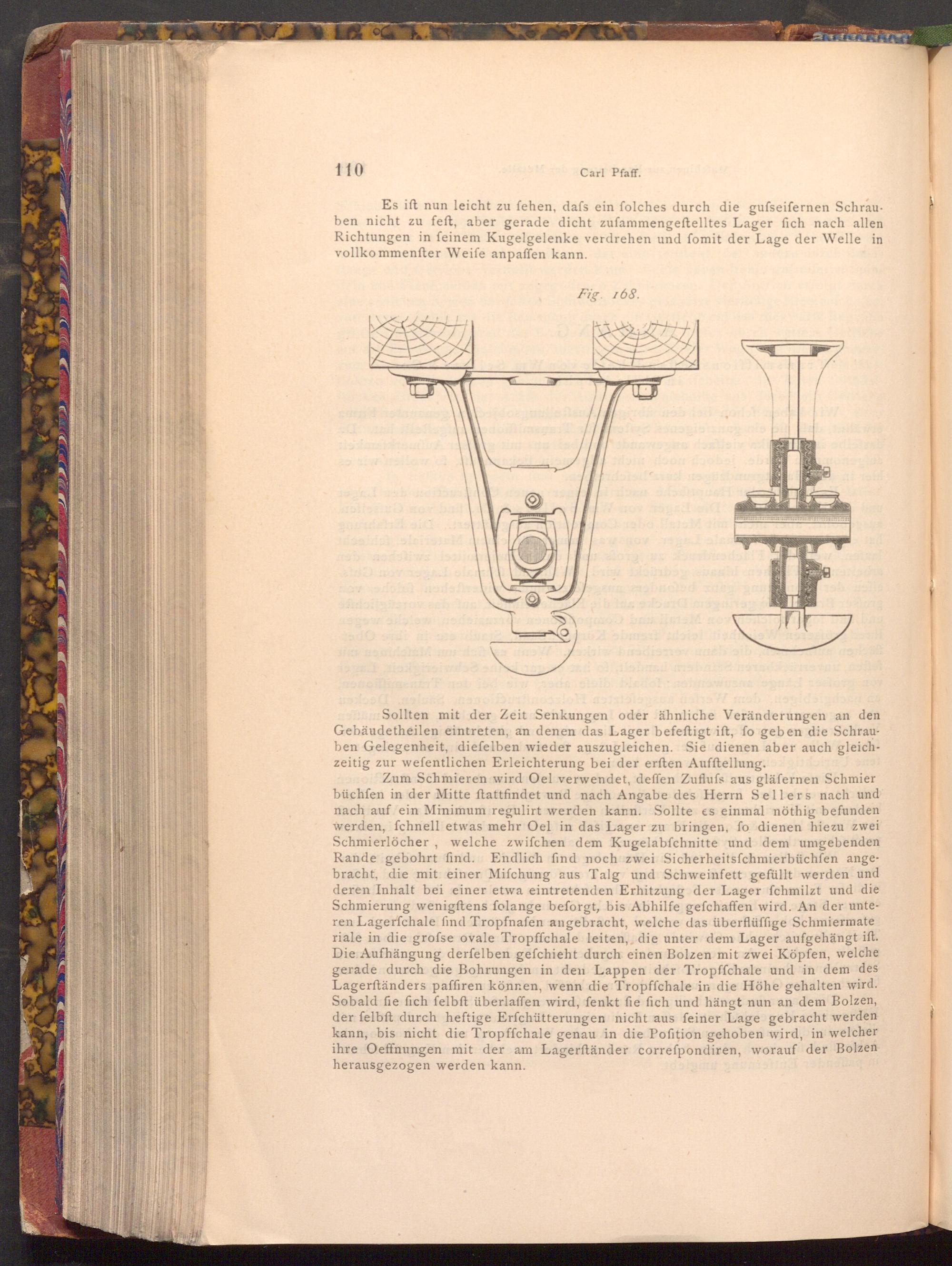

Fig. 168.
0000
Sollten mit der Zeit Senkungen oder ähnliche Veränderungen an den Gebäudetheilen eintreten, an denen das Lager befeftigt ift, fo geben die Schrauben Gelegenheit, diefelben wieder auszugleichen. Sie dienen aber auch gleichzeitig zur wefentlichen Erleichterung bei der erften Aufftellung. hanol Zum Schmieren wird Oel verwendet, deffen Zuflufs aus gläfernen Schmier büchfen in der Mitte ftattfindet und nach Angabe des Herrn Sellers nach und nach auf ein Minimum regulirt werden kann. Sollte es einmal nöthig befunden werden, fchnell etwas mehr Oel in das Lager zu bringen, fo dienen hiezu zwei Schmierlöcher, welche zwifchen dem Kugelabfchnitte und dem umgebenden Rande gebohrt find. Endlich find noch zwei Sicherheitsfchmierbüchfen angebracht, die mit einer Mifchung aus Talg und Schweinfett gefüllt werden und deren Inhalt bei einer etwa eintretenden Erhitzung der Lager fchmilzt und die Schmierung wenigftens folange beforgt, bis Abhilfe gefchaffen wird. An der unteren Lagerfchale find Tropfnafen angebracht, welche das überflüffige Schmiermate riale in die grofse ovale Tropffchale leiten, die unter dem Lager aufgehängt ift. Die Aufhängung derfelben gefchieht durch einen Bolzen mit zwei Köpfen, welche gerade durch die Bohrungen in den Lappen der Tropffchale und in dem des Lagerftänders paffiren können, wenn die Tropffchale in die Höhe gehalten wird. Sobald fie fich felbft überlaffen wird, fenkt fie fich und hängt nun an dem Bolzen, der felbft durch heftige Erfchütterungen nicht aus feiner Lage gebracht werden kann, bis nicht die Tropffchale genau in die Pofition gehoben wird, in welcher ihre Oeffnungen mit der am Lagerſtänder correfpondiren, worauf der Bolzen herausgezogen werden kann.
