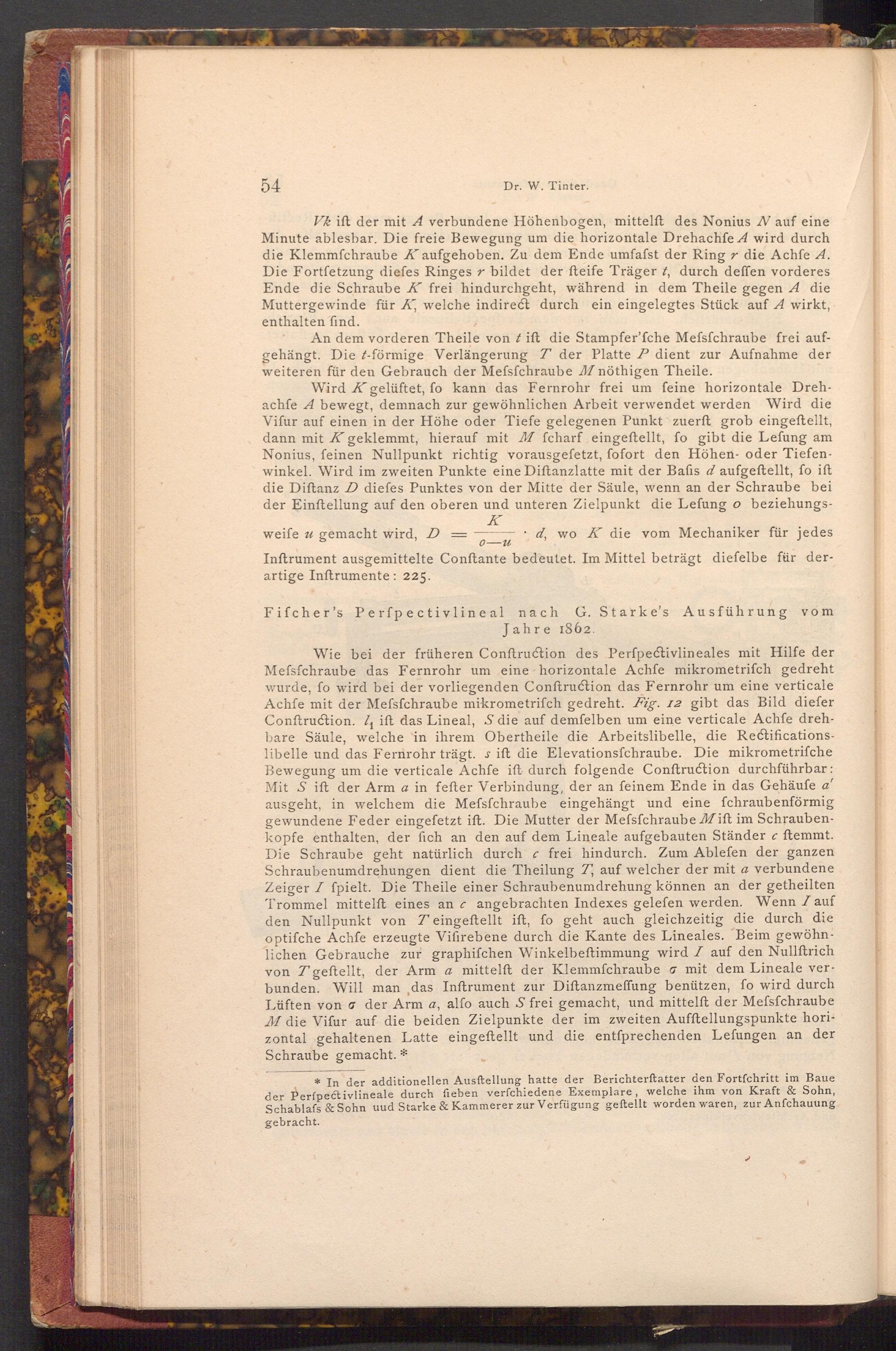

Vk ift der mit A verbundene Höhenbogen, mittelft des Nonius N auf eine Minute ablesbar. Die freie Bewegung um die horizontale Drehachfe A wird durch die Klemmfchraube K aufgehoben. Zu dem Ende umfafst der Ring die Achfe A. Die Fortsetzung diefes Ringes r bildet der fteife Träger t, durch deffen vorderes Ende die Schraube K frei hindurchgeht, während in dem Theile gegen A die Muttergewinde für K, welche indirect durch ein eingelegtes Stück auf A wirkt, enthalten find.

An dem vorderen Theile von t ift die Stampfer'fche Mefsfchraube frei auf­gehängt. Die t- förmige Verlängerung T der Platte P dient zur Aufnahme der weiteren für den Gebrauch der Mefsfchraube M nöthigen Theile.

Wird K gelüftet, fo kann das Fernrohr frei um feine horizontale Dreh­achfe A bewegt, demnach zur gewöhnlichen Arbeit verwendet werden Wird die Vifur auf einen in der Höhe oder Tiefe gelegenen Punkt zuerft grob eingeftellt, dann mit K geklemmt, hierauf mit M fcharf eingeftellt, fo gibt die Lefung am Nonius, feinen Nullpunkt richtig vorausgefetzt, fofort den Höhen- oder Tiefen­winkel. Wird im zweiten Punkte eine Diftanzlatte mit der Bafis d aufgeftellt, fo ift die Diftanz D diefes Punktes von der Mitte der Säule, wenn an der Schraube bei der Einftellung auf den oberen und unteren Zielpunkt die Lefung o beziehungs­weife u gemacht wird, D= d, wo K die vom Mechaniker für jedes Inftrument ausgemittelte Conftante bedeutet. Im Mittel beträgt diefelbe für der­artige Inftrumente: 225.

K

0- u

•

Fifcher's Perfpectiv lineal nach G. Starke's Ausführung vom Jahre 1862.

Wie bei der früheren Conftruction des Perfpectivlineales mit Hilfe der Mefsfchraube das Fernrohr um eine horizontale Achfe mikrometriſch gedreht wurde, fo wird bei der vorliegenden Conftruction das Fernrohr um eine verticale Achfe mit der Mefsfchraube mikrometriſch gedreht. Fig. 12 gibt das Bild diefer Conftruction. ₁ ift das Lineal, S die auf demfelben um eine verticale Achfe dreh­bare Säule, welche in ihrem Obertheile die Arbeitslibelle, die Rectifications­libelle und das Fernrohr trägt. s ift die Elevationsfchraube. Die mikrometrifche Bewegung um die verticale Achfe ift durch folgende Conftruction durchführbar: Mit S ift der Arm a in fefter Verbindung, der an feinem Ende in das Gehäuſe a' ausgeht, in welchem die Mefsfchraube eingehängt und eine fchraubenförmig gewundene Feder eingefetzt ift. Die Mutter der Mefsfchraube Mift im Schrauben­kopfe enthalten, der fich an den auf dem Lineale aufgebauten Ständer c ftemmt. Die Schraube geht natürlich durch c frei hindurch. Zum Ablefen der ganzen Schraubenumdrehungen dient die Theilung T, auf welcher der mit a verbundene Zeiger I fpielt. Die Theile einer Schraubenumdrehung können an der getheilten Trommel mittelft eines an c angebrachten Indexes gelefen werden. Wenn/ auf den Nullpunkt von Teingeftellt ift, fo geht auch gleichzeitig die durch die optifche Achfe erzeugte Vifirebene durch die Kante des Lineales. Beim gewöhn­lichen Gebrauche zur graphifchen Winkelbeftimmung wird I auf den Nullftrich von Tgeftellt, der Arm a mittelft der Klemmfchraube σ mit dem Lineale ver bunden. Will man das Inftrument zur Diftanzmeffung benützen, fo wird durch Lüften von der Arm a, alfo auch S frei gemacht, und mittelft der Mefsfchraube M die Vifur auf die beiden Zielpunkte der im zweiten Aufftellungspunkte hori­zontal gehaltenen Latte eingeftellt und die entſprechenden Lefungen an der Schraube gemacht.*

* In der additionellen Ausftellung hatte der Berichterstatter den Fortfchritt im Baue der Perfpectivlineale durch fieben verfchiedene Exemplare, welche ihm von Kraft& Sohn, Schablafs& Sohn uud Starke& Kammerer zur Verfügung gestellt worden waren, zur Anfchauung gebracht.
