Geodätifche Inftrumente.

59

kann; zur Elimination der Theilungsfehler bei wiederholten Beobachtungen find die beiden Kreife auf den bezüglichen Achfen verdrehbar. Die Klemmen find Centralklemmen.

Das Fernrohr hat 44 Millimeter Oeffnung, 0'448 Meter Brennweite und gewährt eine 30malige Vergröfserung. Die Auffatzlibelle für die horizontale Drehachfe des Fernrohres, fo wie die zum Umlegen eingerichtete Alhidadenlibelle für die Mikrofkope des Höhenkreifes hat die entsprechende Empfindlichkeit.

Die Conftruction von 1863 wurde im Jahre 1871 vortheilhaft umgeändert, und zwar find die optifchen Achfen der Mikrofkope des Horizontalkreifes durch ein­gefetzte Glasprismen mit dem brechenden Winkel von 60 Graden der bequemeren Ablefung wegen gebrochen, ferner entſpricht einer Schraubenumdrehung eine Winkelbewegung des Fadens im Mikrofkope von zwei Bogenminuten, wodurch zur Behebung des Excentricitätsfehlers der Alhidade die einfache Summirung der Lefungen der um 180 Grad von einander abftehenden Mikrofkope genügt.

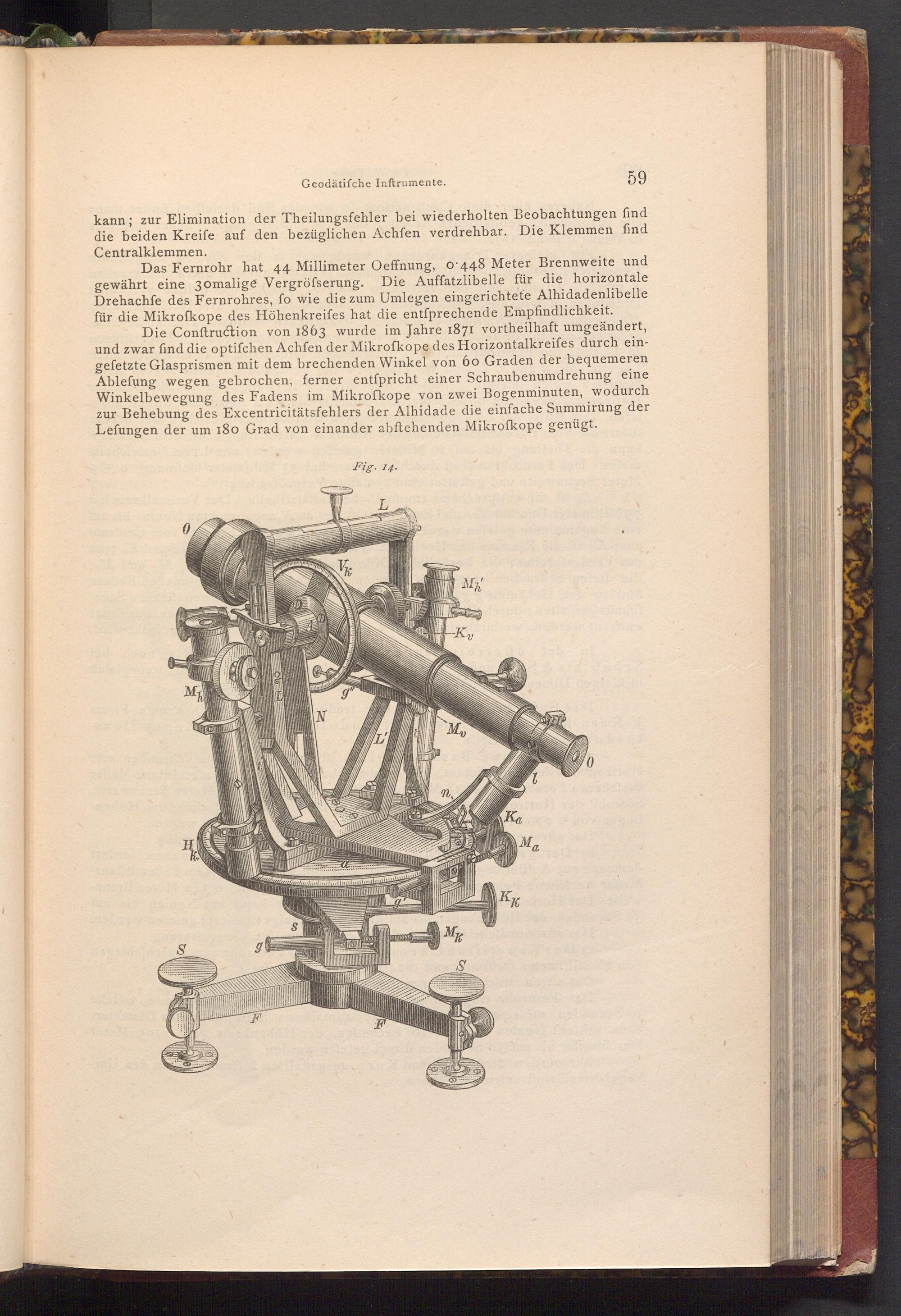

Fig. 14.

L

0

V

Mn

-Kv

M

N

g"

L'

Mv

H

S

g

T

n

Ka

M

a

S

MK

S

KK

F
