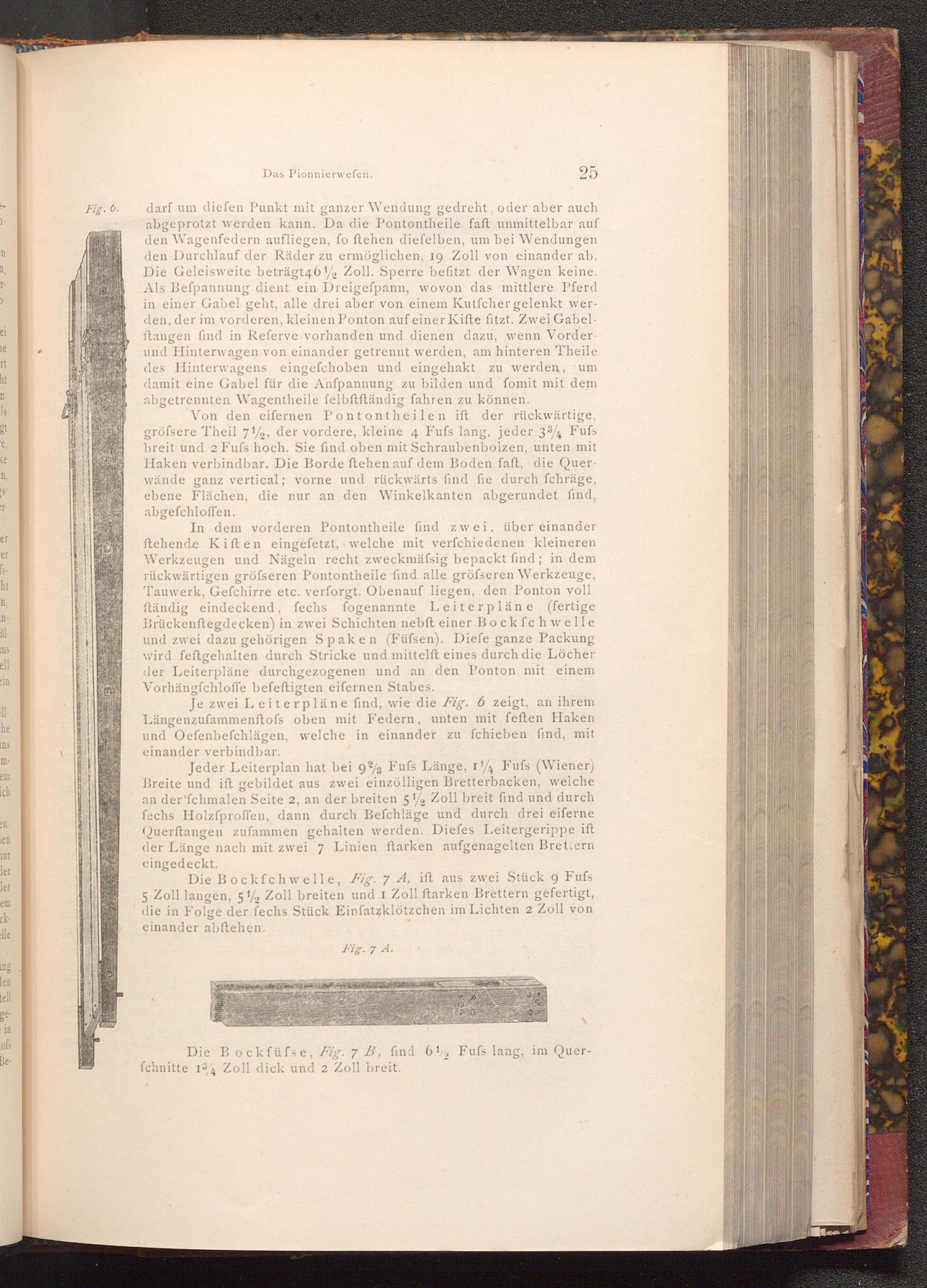

Das Pionnierwefen.

25

Fig. 6.

darf um diefen Punkt mit ganzer Wendung gedreht, oder aber auch abgeprotzt werden kann. Da die Pontontheile faft unmittelbar auf den Wagenfedern aufliegen, fo ftehen diefelben, um bei Wendungen den Durchlauf der Räder zu ermöglichen, 19 Zoll von einander ab. Die Geleisweite beträgt 46% Zoll. Sperre befitzt der Wagen keine. Als Befpannung dient ein Dreigefpann, wovon das mittlere Pferd in einer Gabel geht, alle drei aber von einem Kutfcher gelenkt wer­den, der im vorderen, kleinen Ponton auf einer Kifte fitzt. Zwei Gabel­ftangen find in Referve vorhanden und dienen dazu, wenn Vorder­und Hinterwagen von einander getrennt werden, am hinteren Theile. des Hinterwagens eingefchoben und eingehakt zu werden, um damit eine Gabel für die Anfpannung zu bilden und fomit mit dem abgetrennten Wagentheile felbftftändig fahren zu können.

Von den eifernen Pontontheilen ift der rückwärtige, gröfsere Theil 7%, der vordere, kleine 4 Fufs lang, jeder 334 Fufs breit und 2 Fufs hoch. Sie find oben mit Schraubenbolzen, unten mit Haken verbindbar. Die Borde ftehen auf dem Boden faft, die Quer­wände ganz vertical; vorne und rückwärts find fie durch fchräge, ebene Flächen, die nur an den Winkelkanten abgerundet find, abgefchloffen.

In dem vorderen Pontontheile find zwei, über einander ftehende Kift en eingefetzt, welche mit verfchiedenen kleineren Werkzeugen und Nägeln recht zweckmäfsig bepackt find; in dem rückwärtigen gröfseren Pontontheile find alle gröfseren Werkzeuge, Tauwerk, Gefchirre etc. verforgt. Obenauf liegen, den Ponton voll ftändig eindeckend, fechs fogenannte Leiterpläne( fertige Brückenftegdecken) in zwei Schichten nebft einer Bockfchwelle und zwei dazu gehörigen Spaken( Füfsen). Diefe ganze Packung wird feftgehalten durch Stricke und mittelft eines durch die Löcher der Leiterpläne durchgezogenen und an den Ponton mit einem Vorhängfchloffe befeftigten eifernen Stabes.

Je zwei Leiterpläne find, wie die Fig. 6 zeigt, an ihrem Längenzufammenftofs oben mit Federn, unten mit feften Haken und Oefenbefchlägen, welche in einander zu fchieben find, mit einander verbindbar.

Jeder Leiterplan hat bei 92% Fufs Länge, 14 Fufs( Wiener) Breite und ift gebildet aus zwei einzölligen Bretterbacken, welche an der' fchmalen Seite 2, an der breiten 5½ Zoll breit find und durch fechs Holzfproffen, dann durch Befchläge und durch drei eiferne Querftangen zufammen gehalten werden. Diefes Leitergerippe ift der Länge nach mit zwei 7 Linien ftarken aufgenagelten Brettern eingedeckt.

Die Bockfchwelle, Fig. 7 A, ift aus zwei Stück 9 Fufs 5 Zoll langen, 51 Zoll breiten und 1 Zoll ftarken Brettern gefertigt, die in Folge der fechs Stück Einfatzklötzchen im Lichten 2 Zoll von einander abftehen.

Fig. 7 A.

Die Bockfüfse, Fig. 7 B, find 6%, Fufs lang, im Quer­fchnitte 134 Zoll dick und 2 Zoll breit.
