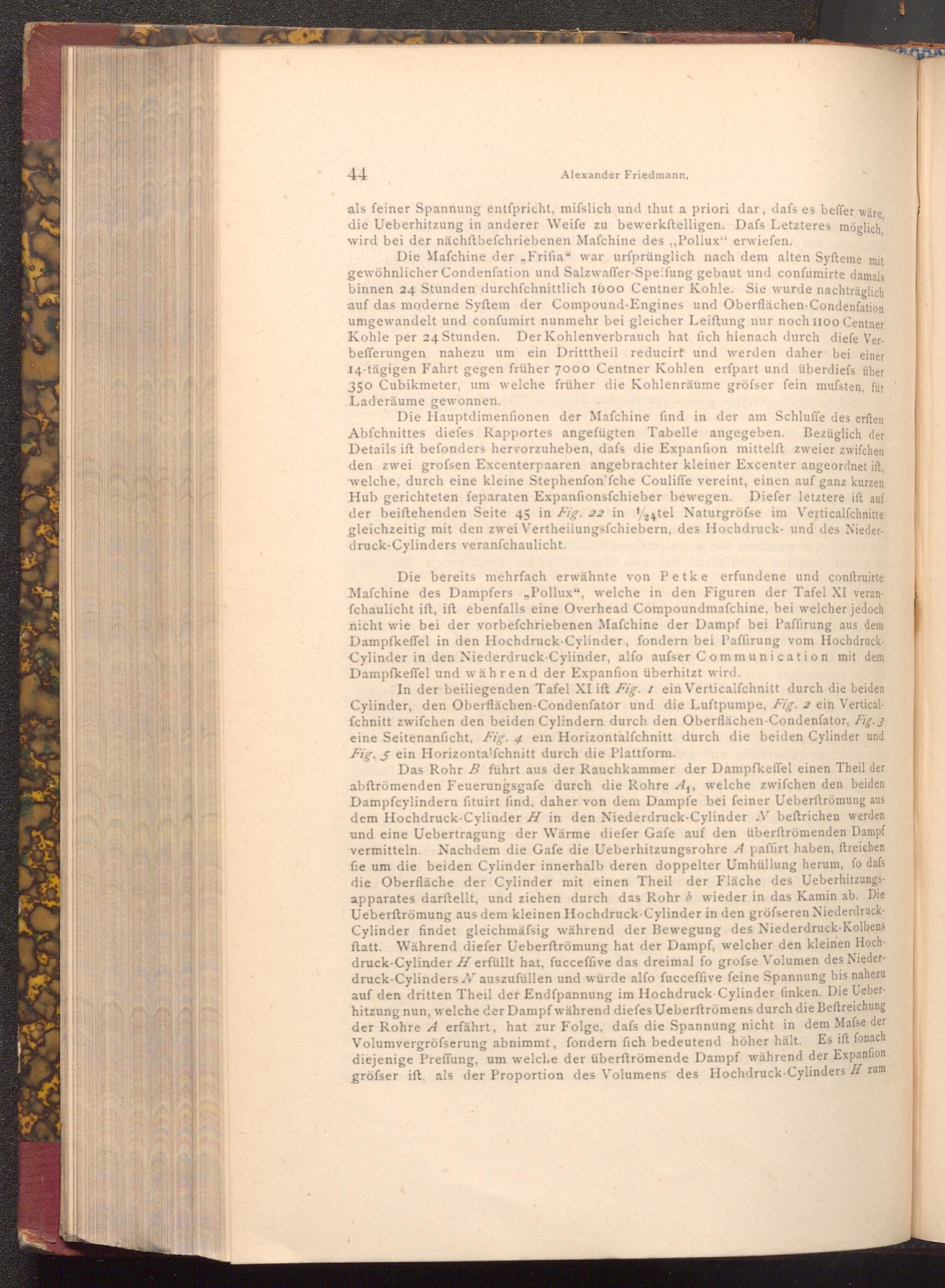

Alexander Friedmann.

als feiner Spannung entspricht, mifslich und thut a priori dar, dafs es beffer wäre, die Ueberhitzung in anderer Weife zu bewerkstelligen. Dafs Letzteres möglich, wird bei der nächftbefchriebenen Mafchine des ,, Pollux" erwiefen.

Die Mafchine der„ Frifia" war urfprünglich nach dem alten Syſteme mit gewöhnlicher Condenfation und Salzwaffer- Speifung gebaut und confumirte damals binnen 24 Stunden durchschnittlich 1600 Centner Kohle. Sie wurde nachträglich auf das moderne Syftem der Compound- Engines und Oberflächen- Condenfation umgewandelt und confumirt nunmehr bei gleicher Leiftung nur noch 1100 Centner Kohle per 24 Stunden. Der Kohlenverbrauch hat fich hienach durch diefe Ver­befferungen nahezu um ein Dritttheil reducirt und werden daher bei einer 14- tägigen Fahrt gegen früher 7000 Centner Kohlen erfpart und überdiefs über 350 Cubikmeter, um welche früher die Kohlenräume gröfser fein mufsten, für Laderäume gewonnen.

Die Hauptdimenfionen der Mafchine find in der am Schluffe des erften Abſchnittes diefes Rapportes angefügten Tabelle angegeben. Bezüglich der Details ift befonders hervorzuheben, dafs die Expanſion mittelft zweier zwifchen den zwei grofsen Excenterpaaren angebrachter kleiner Excenter angeordnet ift, welche, durch eine kleine Stephenfon'fche Couliffe vereint, einen auf ganz kurzen Hub gerichteten feparaten Expanfionsfchieber bewegen. Diefer letztere ift auf der beiftehenden Seite 45 in Fig. 22 in 1/ 24tel Naturgröfse im Verticalfchnitte gleichzeitig mit den zwei Vertheilungsfchiebern, des Hochdruck- und des Nieder­druck- Cylinders veranfchaulicht.

Die bereits mehrfach erwähnte von Petke erfundene und conftruirte Mafchine des Dampfers„ Pollux", welche in den Figuren der Tafel XI veran­fchaulicht ift, ift ebenfalls eine Overhead Compoundmafchine, bei welcher jedoch nicht wie bei der vorbefchriebenen Mafchine der Dampf bei Paffirung aus dem Dampfkeffel in den Hochdruck- Cylinder, fondern bei Paffirung vom Hochdruck­Cylinder in den Niederdruck- Cylinder, alfo aufser Communication mit dem Dampfkeffel und während der Expanfion überhitzt wird.

In der beiliegenden Tafel XI ift Fig. 1 ein Verticalfchnitt durch die beiden Cylinder, den Oberflächen- Condenfator und die Luftpumpe, Fig. 2 ein Vertical­fchnitt zwifchen den beiden Cylindern durch den Oberflächen- Condenfator, Fig. 3 eine Seitenanficht, Fig. 4 ein Horizontalfchnitt durch die beiden Cylinder und Fig. 5 ein Horizontalfchnitt durch die Plattform.

Das Rohr B führt aus der Rauchkammer der Dampfkeffel einen Theil der abftrömenden Feuerungsgafe durch die Rohre A₁, welche zwifchen den beiden Dampfcylindern fituirt find, daher von dem Dampfe bei feiner Ueberftrömung aus dem Hochdruck- Cylinder H in den Niederdruck- Cylinder N beftrichen werden und eine Uebertragung der Wärme diefer Gafe auf den überftrömenden Dampf vermitteln. Nachdem die Gafe die Ueberhitzungsrohre A paffirt haben, ftreichen fie um die beiden Cylinder innerhalb deren doppelter Umhüllung herum, fo dafs die Oberfläche der Cylinder mit einen Theil der Fläche des Ueberhitzungs­apparates darftellt, und ziehen durch das Rohr b wieder in das Kamin ab. Die Ueberftrömung aus dem kleinen Hochdruck- Cylinder in den gröfseren Niederdruck­Cylinder findet gleichmäfsig während der Bewegung des Niederdruck- Kolbens ftatt. Während diefer Ueberftrömung hat der Dampf, welcher den kleinen Hoch­druck- Cylinder H erfüllt hat, fucceffive das dreimal fo grofse Volumen des Nieder­druck- Cylinders N auszufüllen und würde alfo fucceffive feine Spannung bis nahezu auf den dritten Theil der Endfpannung im Hochdruck Cylinder finken. Die Ueber­hitzung nun, welche der Dampf während diefes Ueberftrömens durch die Beftreichung der Rohre A erfährt, hat zur Folge, dafs die Spannung nicht in dem Masse der Volumvergröfserung abnimmt, fondern fich bedeutend höher hält. Es ift fonach diejenige Preffung, um welche der überftrömende Dampf während der Expanfion gröfser ift, als der Proportion des Volumens des Hochdruck- Cylinders H zum
