C

66

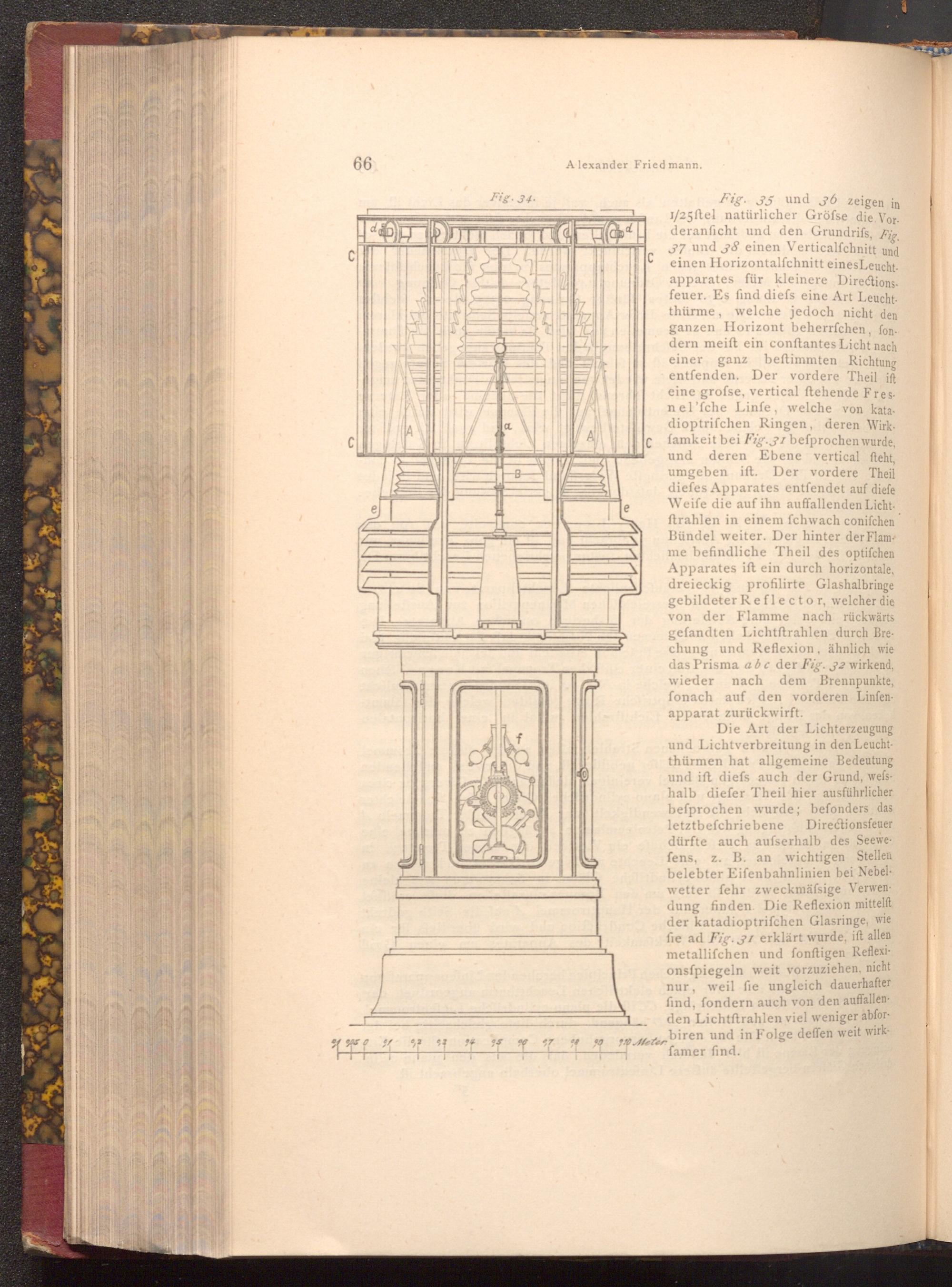

Fig. 34.

of opsp of op og of 95

94

B

Alexander Friedmann.

e

C

Fig. 35 und 36 zeigen in 1/ 25ftel natürlicher Gröfse die Vor­deranficht und den Grundrifs, Fig. 37 und 38 einen Verticalfchnitt und Ceinen Horizontalfchnitt eines Leucht­

apparates für kleinere Directions­feuer. Es find diefs eine Art Leucht­thürme, welche jedoch nicht den ganzen Horizont beherrfchen, fon­dern meift ein conftantes Licht nach einer ganz beftimmten Richtung entfenden. Der vordere Theil ift eine grofse, vertical ftehende Fres nel'fche Linfe, welche von kata­dioptrifchen Ringen, deren Wirk­c famkeit bei Fig.31 befprochen wurde, und deren Ebene vertical fteht, umgeben ift. Der vordere Theil diefes Apparates entfendet auf diefe Weife die auf ihn auffallenden Licht­ftrahlen in einem fchwach conifchen Bündel weiter. Der hinter der Flam me befindliche Theil des optifchen Apparates ift ein durch horizontale, dreieckig profilirte Glashalbringe gebildeter Reflector, welcher die von der Flamme nach rückwärts gefandten Lichtftrahlen durch Bre­chung und Reflexion, ähnlich wie das Prisma abc der Fig. 32 wirkend, wieder nach dem Brennpunkte, fonach auf den vorderen Linfen­apparat zurückwirft.

1990 Meter

Die Art der Lichterzeugung und Lichtverbreitung in den Leucht­thürmen hat allgemeine Bedeutung und ift diefs auch der Grund, wefs­halb diefer Theil hier ausführlicher befprochen wurde; befonders das letztbefchriebene Directionsfeuer dürfte auch aufserhalb des Seewe­fens, z. B. an wichtigen Stellen belebter Eifenbahnlinien bei Nebel­wetter fehr zweckmäfsige Verwen­dung finden. Die Reflexion mittelft der katadioptrifchen Glasringe, wie fie ad Fig. 31 erklärt wurde, ift allen metallifchen und fonftigen Reflexi­onsfpiegeln weit vorzuziehen, nicht nur, weil fie ungleich dauerhafter find, fondern auch von den auffallen­den Lichtftrahlen viel weniger abfor­biren und in Folge deffen weit wirk­

famer find.
