112

Fig. 87.

Alexander Friedmann.

10 15 22 m.

Fig. 88.

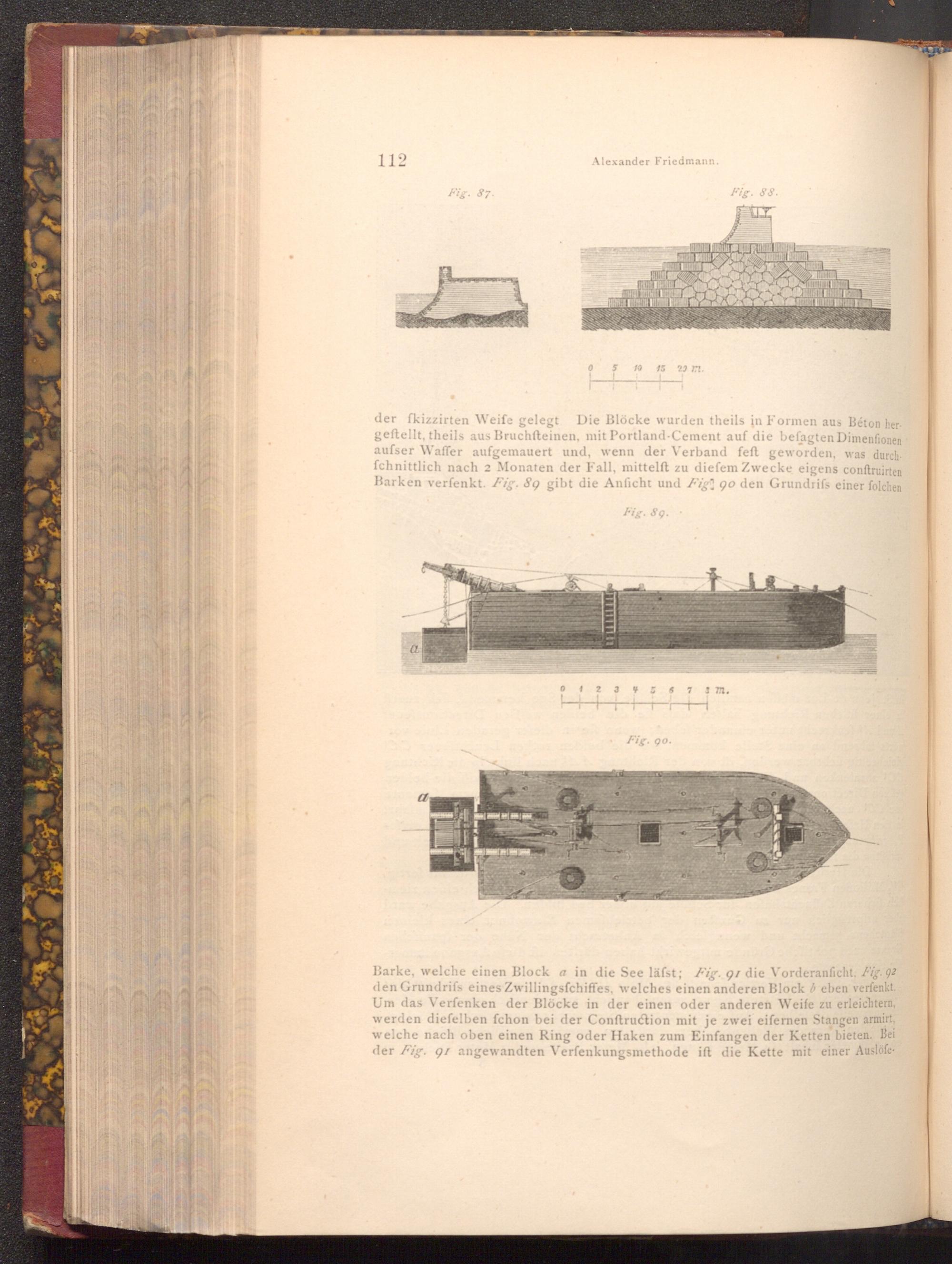

der fkizzirten Weife gelegt Die Blöcke wurden theils in Formen aus Béton her­geftellt, theils aus Bruchfteinen, mit Portland- Cement auf die befagten Dimenfionen aufser Waffer aufgemauert und, wenn der Verband feft geworden, was durch­fchnittlich nach 2 Monaten der Fall, mittelft zu diefem Zwecke eigens conftruirten Barken verfenkt. Fig. 89 gibt die Anficht und Fig 90 den Grundrifs einer folchen

Fig. 89.

a

a

H

1 2 3 4 5 6 7 3 m.

Fig. 90.

Barke, welche einen Block a in die See läfst; Fig. 91 die Vorderanficht, Fig. 92 den Grundrifs eines Zwillingsfchiffes, welches einen anderen Block b eben verfenkt. Um das Verfenken der Blöcke in der einen oder anderen Weife zu erleichtern, werden diefelben fchon bei der Conftruction mit je zwei eifernen Stangen armirt, welche nach oben einen Ring oder Haken zum Einfangen der Ketten bieten. Bei der Fig. 91 angewandten Verfenkungsmethode ift die Kette mit einer Auslöfe­
