V. Tunnelbau.

das Vorwärtsdrehen des Mechanismus nicht nöthig ist, respective von Schaden sein kann.

Der Spieleintritt des Hebelwerkes wird nun dadurch bewerk­stelligt, dass der Ringknopf i, am Ende des variablen Hubes an­gelangt, auf die Klinge v' wirkt, wodurch der Hebel vh zum Spiele, also zu seiner Einwirkung auf das Sperrrad p gelangt.

d) Rückgang der Bohrmaschine.

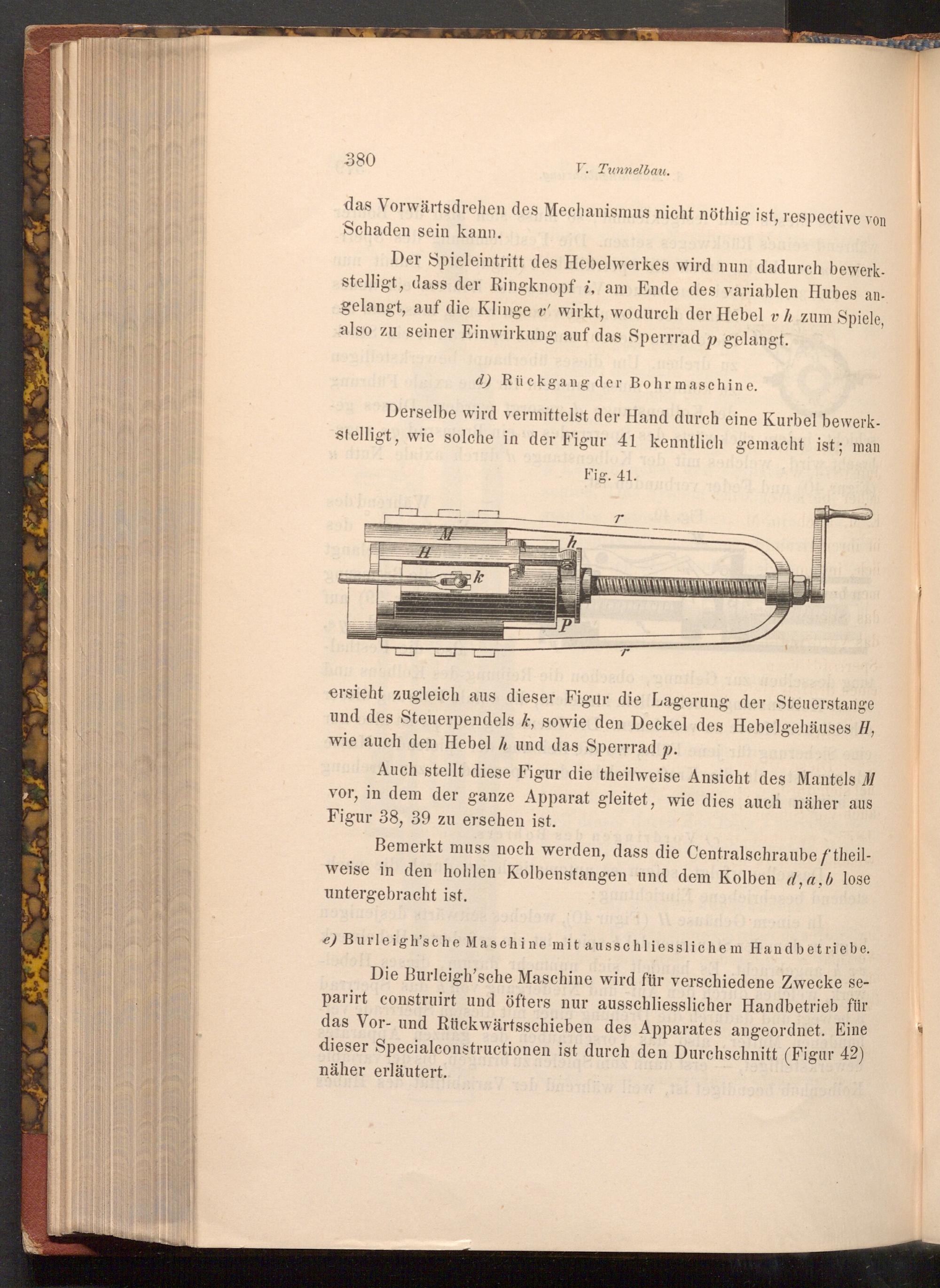

Derselbe wird vermittelst der Hand durch eine Kurbel bewerk­stelligt, wie solche in der Figur 41 kenntlich gemacht ist; man

Fig. 41.

H

T

k

P

T

ersieht zugleich aus dieser Figur die Lagerung der Steuerstange und des Steuerpendels k, sowie den Deckel des Hebelgehäuses H, wie auch den Hebel h und das Sperrrad p.

guade Auch stellt diese Figur die theilweise Ansicht des Mantels M vor, in dem der ganze Apparat gleitet, wie dies auch näher aus Figur 38, 39 zu ersehen ist.

Bemerkt muss noch werden, dass die Centralschraube f theil­weise in den hollen Kolbenstangen und dem Kolben d, a, b lose untergebracht ist.

asdolow( Ob

e) Burleigh'sche Maschine mit ausschliesslichem Handbetriebe. Die Burleigh'sche Maschine wird für verschiedene Zwecke se­parirt construirt und öfters nur ausschliesslicher Handbetrieb für das Vor- und Rückwärtsschieben des Apparates angeordnet. Eine dieser Specialconstructionen ist durch den Durchschnitt( Figur 42) näher erläutert.
