16

Brückenbau,

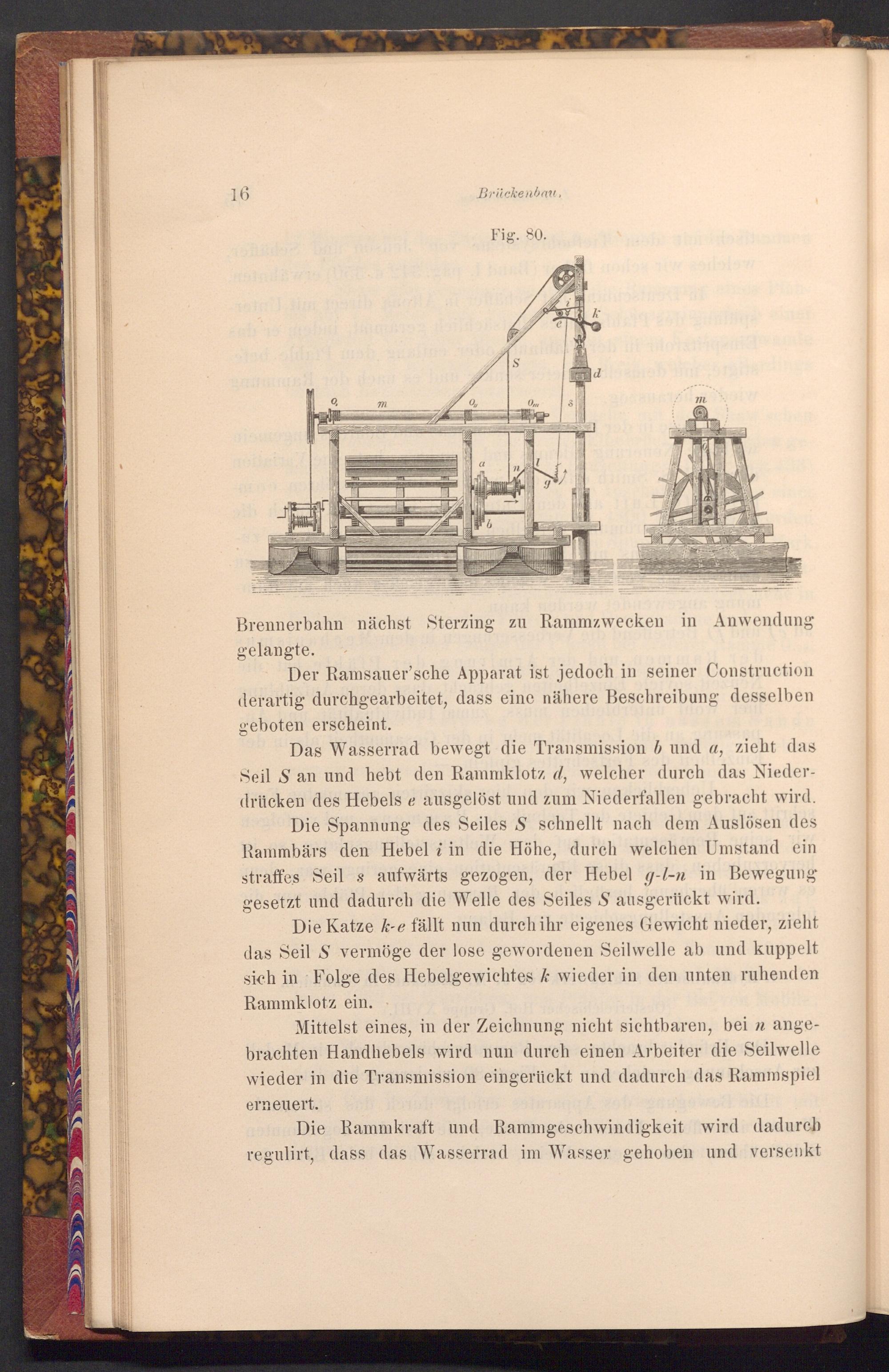

Fig. 80.

m

6

S

Om

d

m

Brennerbahn nächst Sterzing zu Rammzwecken in Anwendung gelangte.

Der Ramsauer'sche Apparat ist jedoch in seiner Construction derartig durchgearbeitet, dass eine nähere Beschreibung desselben geboten erscheint.

Das Wasserrad bewegt die Transmission 6 und a, zieht das Seil S an und hebt den Rammklotz d, welcher durch das Nieder­drücken des Hebels e ausgelöst und zum Niederfallen gebracht wird. Die Spannung des Seiles S schnellt nach dem Auslösen des Rammbärs den Hebel i in die Höhe, durch welchen Umstand ein straffes Seils aufwärts gezogen, der Hebel g- l- n in Bewegung gesetzt und dadurch die Welle des Seiles S ausgerückt wird.

Die Katze k- e fällt nun durch ihr eigenes Gewicht nieder, zieht das Seil S vermöge der lose gewordenen Seilwelle ab und kuppelt sich in Folge des Hebelgewichtes k wieder in den unten ruhenden Rammklotz ein.

Mittelst eines, in der Zeichnung nicht sichtbaren, bei n ange­brachten Handhebels wird nun durch einen Arbeiter die Seilwelle wieder in die Transmission eingerückt und dadurch das Rammspiel

erneuert.

anfDie Rammkraft und Rammgeschwindigkeit wird dadurch regulirt, dass das Wasserrad im Wasser gehoben und versenkt
