II. Hölzerne Brücken.
135

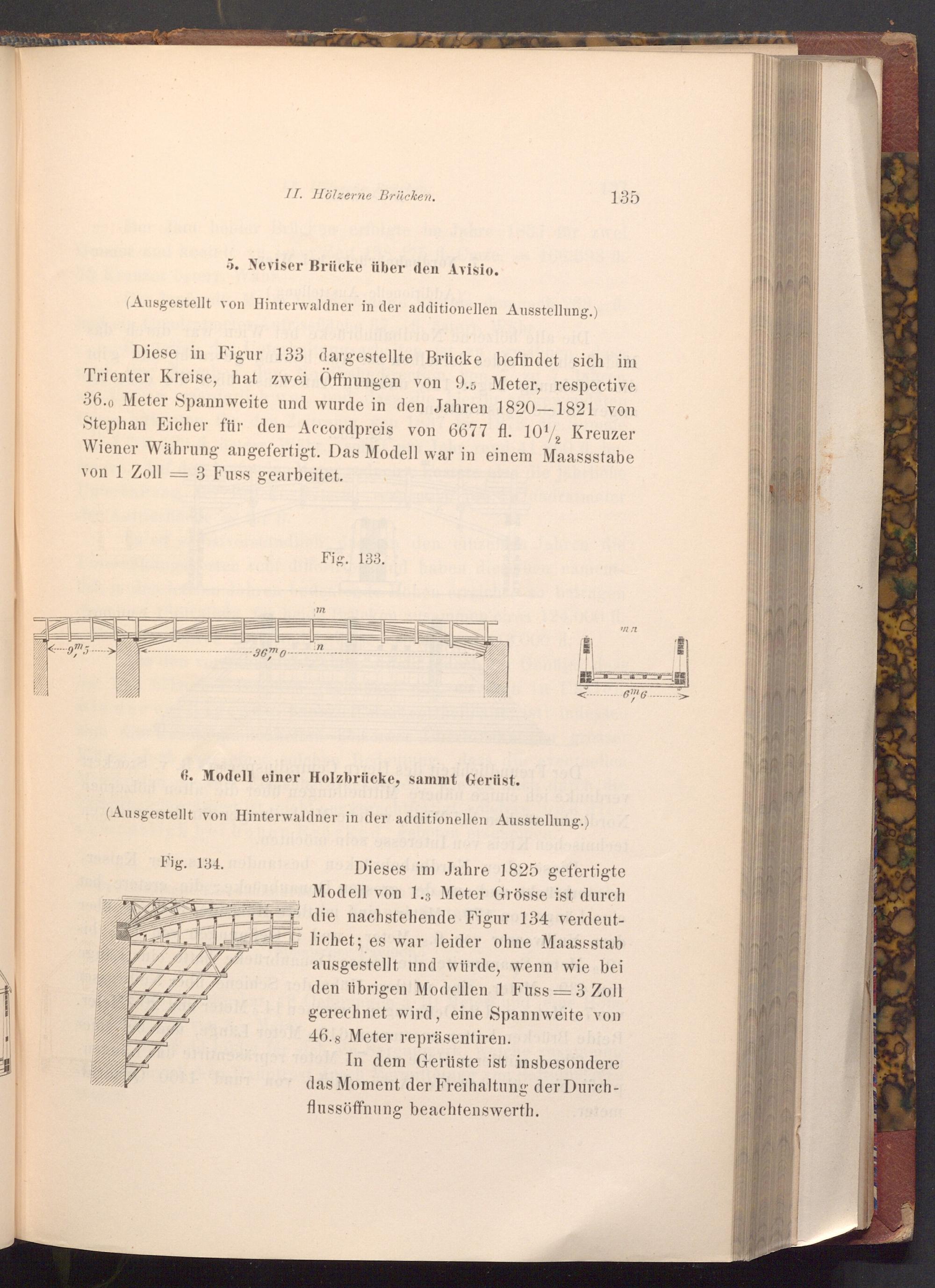

5. Neviser Brücke über den Avisio.
( Ausgestellt von Hinterwaldner in der additionellen Ausstellung.)
Diese in Figur 133 dargestellte Brücke befindet sich im Trienter Kreise, hat zwei Öffnungen von 9.5 Meter, respective 36.0 Meter Spannweite und wurde in den Jahren 1820-1821 von Stephan Eicher für den Accordpreis von 6677 fl. 10%, Kreuzer Wiener Währung angefertigt. Das Modell war in einem Maassstabe von 1 Zoll 3 Fuss gearbeitet.
n
360
m
Fig. 133.
6. Modell einer Holzbrücke, sammt Gerüst.
( Ausgestellt von Hinterwaldner in der additionellen Ausstellung.)
Fig. 134.
Dieses im Jahre 1825 gefertigte Modell von 1.3 Meter Grösse ist durch die nachstehende Figur 134 verdeutlichet; es war leider ohne Maassstab ausgestellt und würde, wenn wie bei den übrigen Modellen 1 Fuss= 3 Zoll gerechnet wird, eine Spannweite von 46.8 Meter repräsentiren. I shie
In dem Gerüste ist insbesondere das Moment der Freihaltung der Durchflussöffnung beachtenswerth.
11 12
6m6
NA
