Brückenbau.

7. Nordbahnbrücke bei Wien.

( Additionelle Ausstellung.)

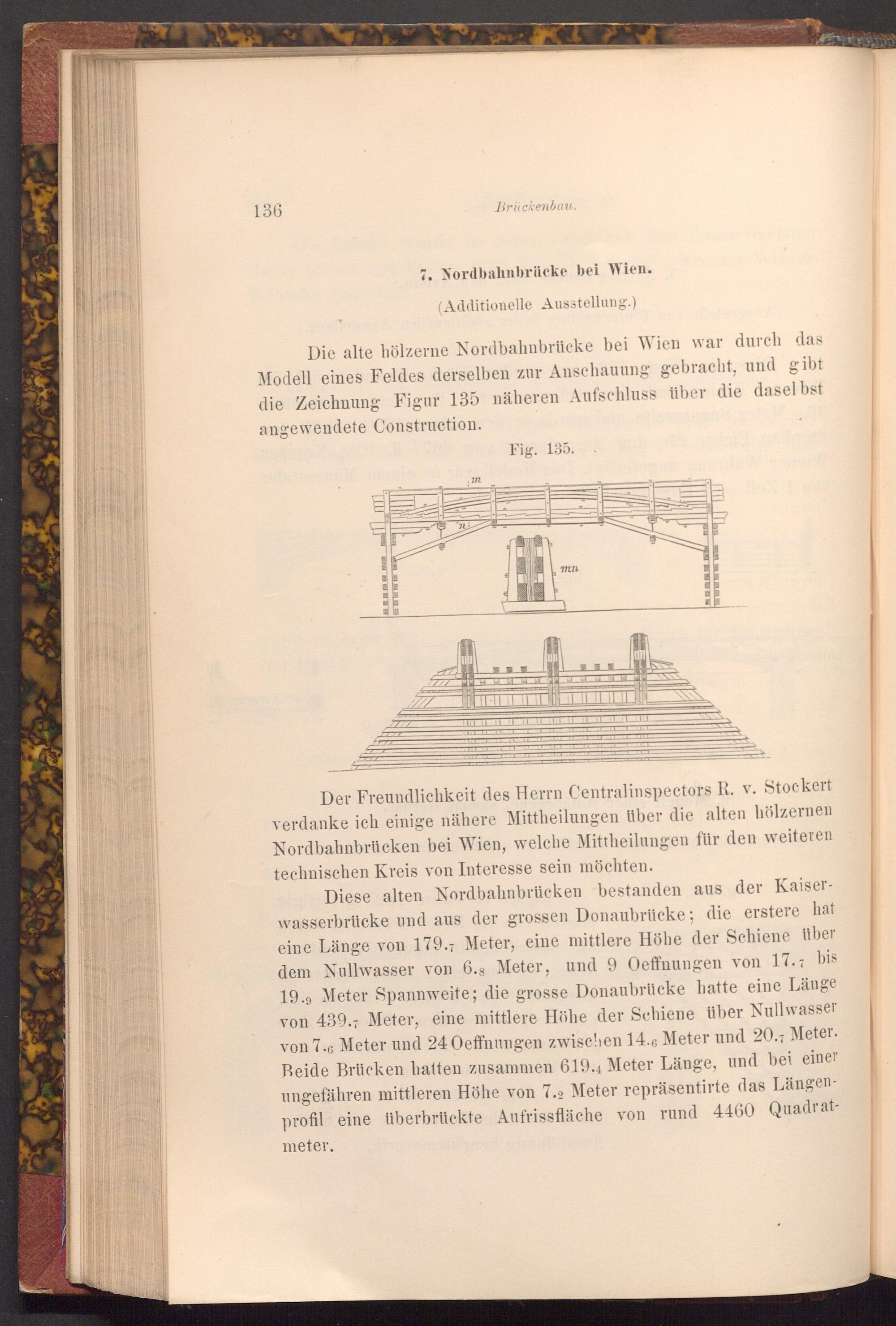

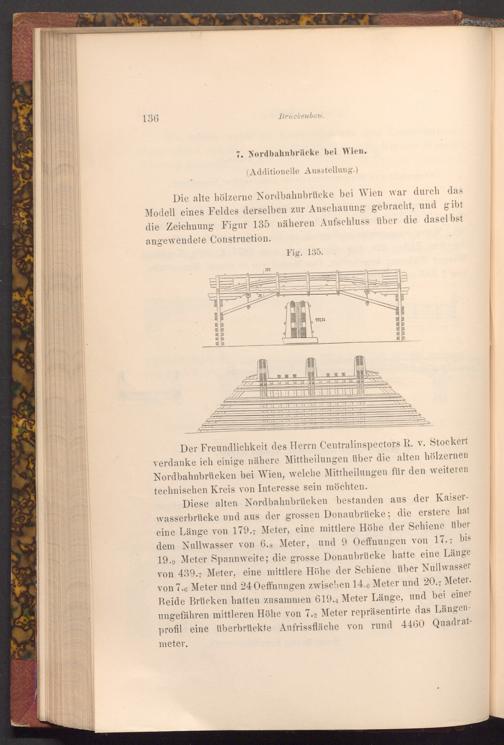

Die alte hölzerne Nordbahnbrücke bei Wien war durch das Modell eines Feldes derselben zur Anschauung gebracht, und gibt die Zeichnung Figur 135 näheren Aufschluss über die daselbst angewendete Construction.

Fig. 135.

NN NNNNN

n

mn

mn

Der Freundlichkeit des Herrn Centralinspectors R. v. Stockert verdanke ich einige nähere Mittheilungen über die alten hölzernen Nordbahnbrücken bei Wien, welche Mittheilungen für den weiteren technischen Kreis von Interesse sein möchten.

Diese alten Nordbahnbrücken bestanden aus der Kaiser­wasserbrücke und aus der grossen Donaubrücke; die erstere hat eine Länge von 179.7 Meter, eine mittlere Höhe der Schiene über dem Nullwasser von 6.8 Meter, und 9 Oeffnungen von 17.7 bis 19.9 Meter Spannweite; die grosse Donaubrücke hatte eine Länge von 439.7 Meter, eine mittlere Höhe der Schiene über Nullwasser von 7.6 Meter und 24 Oeffnungen zwischen 14.6 Meter und 20.7 Meter. Beide Brücken hatten zusammen 619.4 Meter Länge, und bei einer ungefähren mittleren Höhe von 7.2 Meter repräsentirte das Längen­profil eine überbrückte Aufrissfläche von rund 4460 Quadrat­

meter.
