Brückenbau.

unteren Pfeilern stehen, eine Breite von 5.7 Meter und eine lichte Höhe von 8.95 Meter.

age Die gesammte Brückenhöhe beträgt, gemessen von der Ober­kante des Fundamentes bis zur Strassenbahn, 28.0 Meter; die Brücken­breite beträgt 6.3 Meter, die Breite der Fahrbahn 5.7 Meter; das Hochwasser strömt noch durch die oberen Oeffnungen.

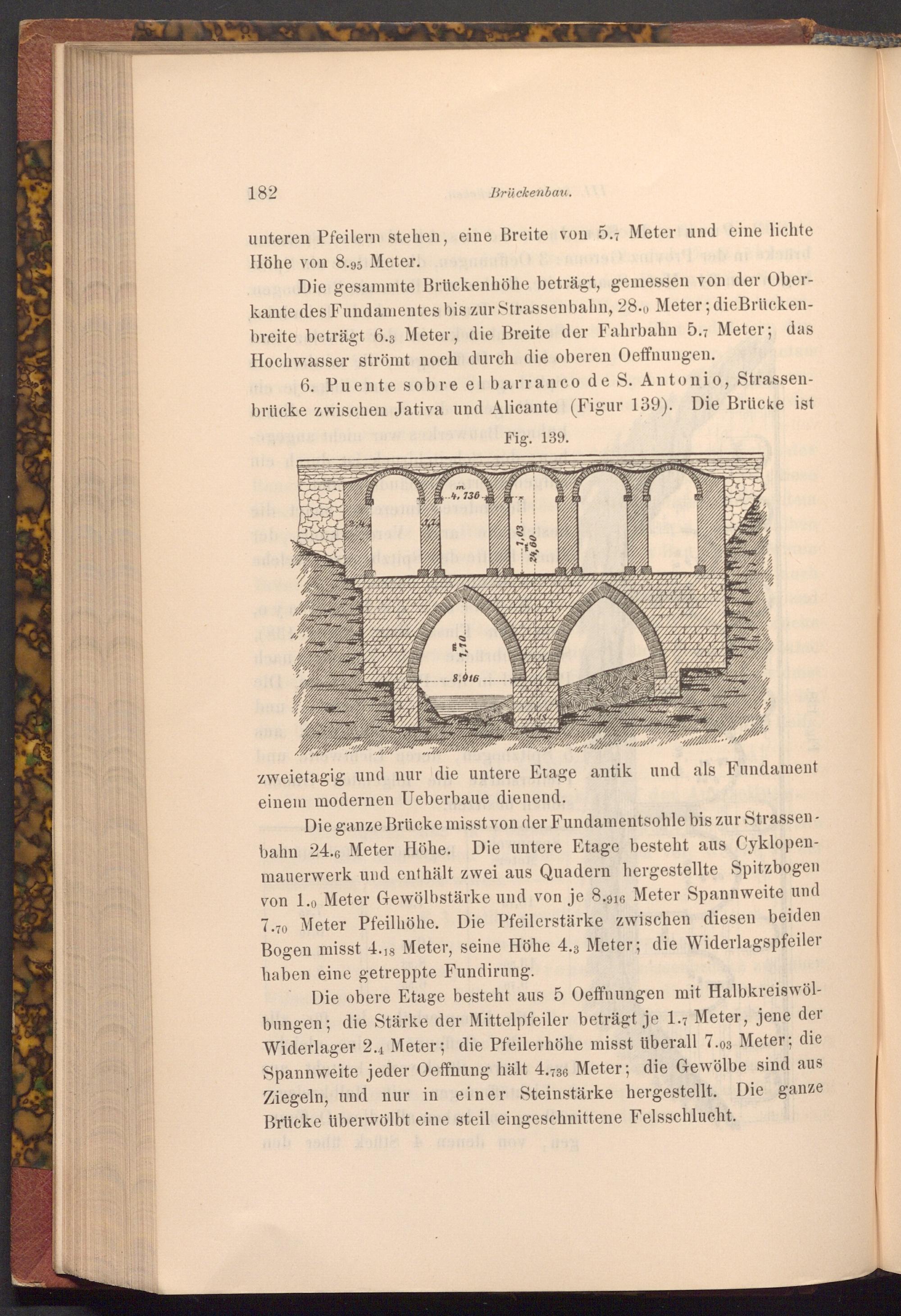

6. Puente sobre el barranco de S. Antonio, Strassen­brücke zwischen Jativa und Alicante( Figur 139). Die Brücke ist Fig. 139.

1,10.

8,916

m

..4, 736.

1,03

24,60.

zweietagig und nur die untere Etage antik und als Fundament einem modernen Ueberbaue dienend.

Die ganze Brücke misst von der Fundamentsohle bis zur Strassen­bahn 24.6 Meter Höhe. Die untere Etage besteht aus Cyklopen­mauerwerk und enthält zwei aus Quadern hergestellte Spitzbogen von 1.0 Meter Gewölbstärke und von je 8.916 Meter Spannweite und 7.70 Meter Pfeilhöhe. Die Pfeilerstärke zwischen diesen beiden Bogen misst 4.18 Meter, seine Höhe 4.3 Meter; die Widerlagspfeiler haben eine getreppte Fundirung.

Die obere Etage besteht aus 5 Oeffnungen mit Halbkreiswöl­bungen; die Stärke der Mittelpfeiler beträgt je 1.7 Meter, jene der Widerlager 2.4 Meter; die Pfeilerhöhe misst überall 7.03 Meter; die Spannweite jeder Oeffnung hält 4.736 Meter; die Gewölbe sind aus Ziegeln, und nur in einer Steinstärke hergestellt. Die ganze Brücke überwölbt eine steil eingeschnittene Felsschlucht.
