III. Steinerne Brücken.

181

of 3. Puente de San Juan de las Abadesas, Strassen­brücke in der Provinz Gerona: 3 Oeffnungen, die mittlere ein Spitz­bogen von 34.0 Meter Spannweite. Rechts und links ein Rundbogen. 4. Puente del Diablo, Strassenbrücke in der Provinz Bar­

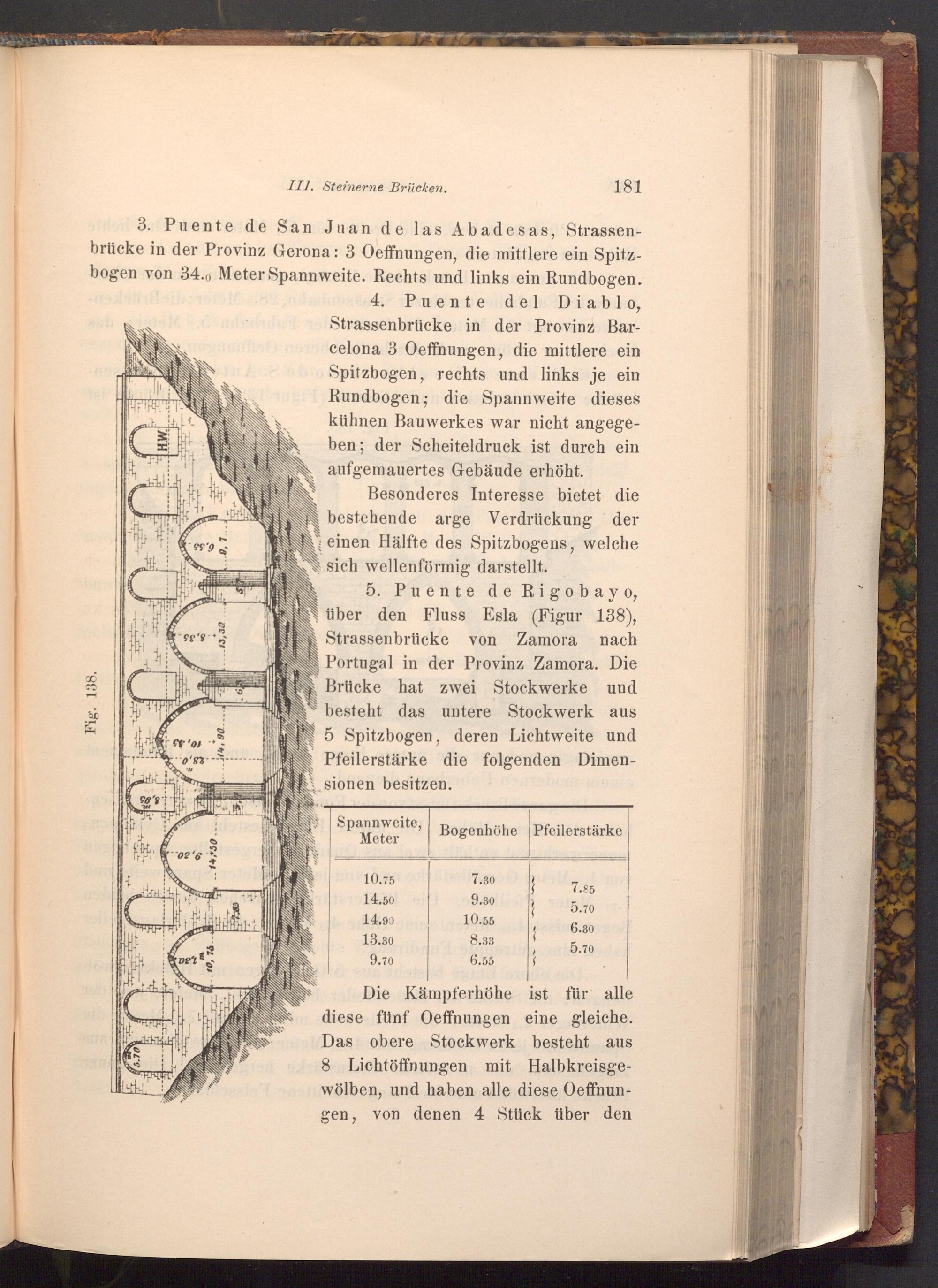

Fig. 138.

99'9

S'or

'86-

13,30

celona 3 Oeffnungen, die mittlere ein Spitzbogen, rechts und links je ein Rundbogen; die Spannweite dieses kühnen Bauwerkes war nicht angege­ben; der Scheiteldruck ist durch ein aufgemauertes Gebäude erhöht.

Besonderes Interesse bietet die bestehende arge Verdrückung der einen Hälfte des Spitzbogens, welche sich wellenförmig darstellt.

5. Puente de Rigobayo, über den Fluss Esla( Figur 138), Strassenbrücke von Zamora nach Portugal in der Provinz Zamora. Die Brücke hat zwei Stockwerke und besteht das untere Stockwerk aus 5 Spitzbogen, deren Lichtweite und Pfeilerstärke die folgenden Dimen­sionen besitzen.

Spannweite,

Det

02'6

14,50

Meter

Bogenhöhe Pfeilerstärke

10.75

7.30

14.50

9.30

7.85 1915.70

14.90

10.55

6.30

13.30

8.33

5.70

9.70

6.55

Die Kämpferhöhe ist für alle diese fünf Oeffnungen eine gleiche. Das obere Stockwerk besteht aus 8 Lichtöffnungen mit Halbkreisge­wölben, und haben alle diese Oeffnun­gen, von denen 4 Stück über den
