Brückenbau.

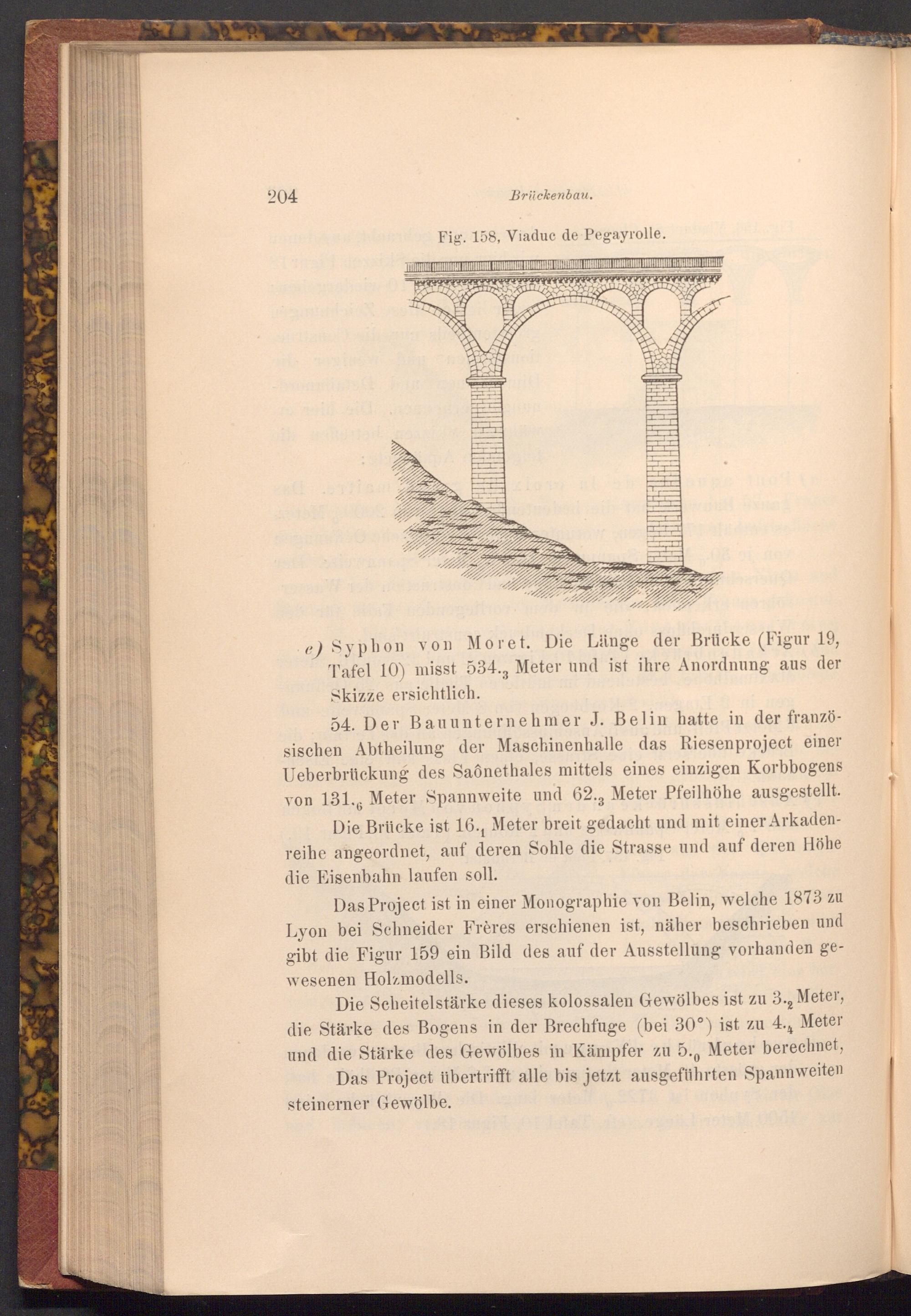

Fig. 158, Viaduc de Pegayrolle.

e) Syphon von Moret. Die Länge der Brücke( Figur 19, Tafel 10) misst 534., Meter und ist ihre Anordnung aus der Skizze ersichtlich.

54. Der Bauunternehmer J. Belin hatte in der franzö­sischen Abtheilung der Maschinenhalle das Riesenproject einer Ueberbrückung des Saônethales mittels eines einzigen Korbbogens von 131. Meter Spannweite und 62., Meter Pfeilhöhe ausgestellt. Die Brücke ist 16., Meter breit gedacht und mit einer Arkaden­reihe angeordnet, auf deren Sohle die Strasse und auf deren Höhe die Eisenbahn laufen soll.

6

Das Project ist in einer Monographie von Belin, welche 1873 zu Lyon bei Schneider Frères erschienen ist, näher beschrieben und gibt die Figur 159 ein Bild des auf der Ausstellung vorhanden ge­wesenen Holzmodells.

Die Scheitelstärke dieses kolossalen Gewölbes ist zu 3., Meter, die Stärke des Bogens in der Brechfuge( bei 30°) ist zu 4., Meter und die Stärke des Gewölbes in Kämpfer zu 5., Meter berechnet, Das Project übertrifft alle bis jetzt ausgeführten Spannweiten steinerner Gewölbe.
