210

129

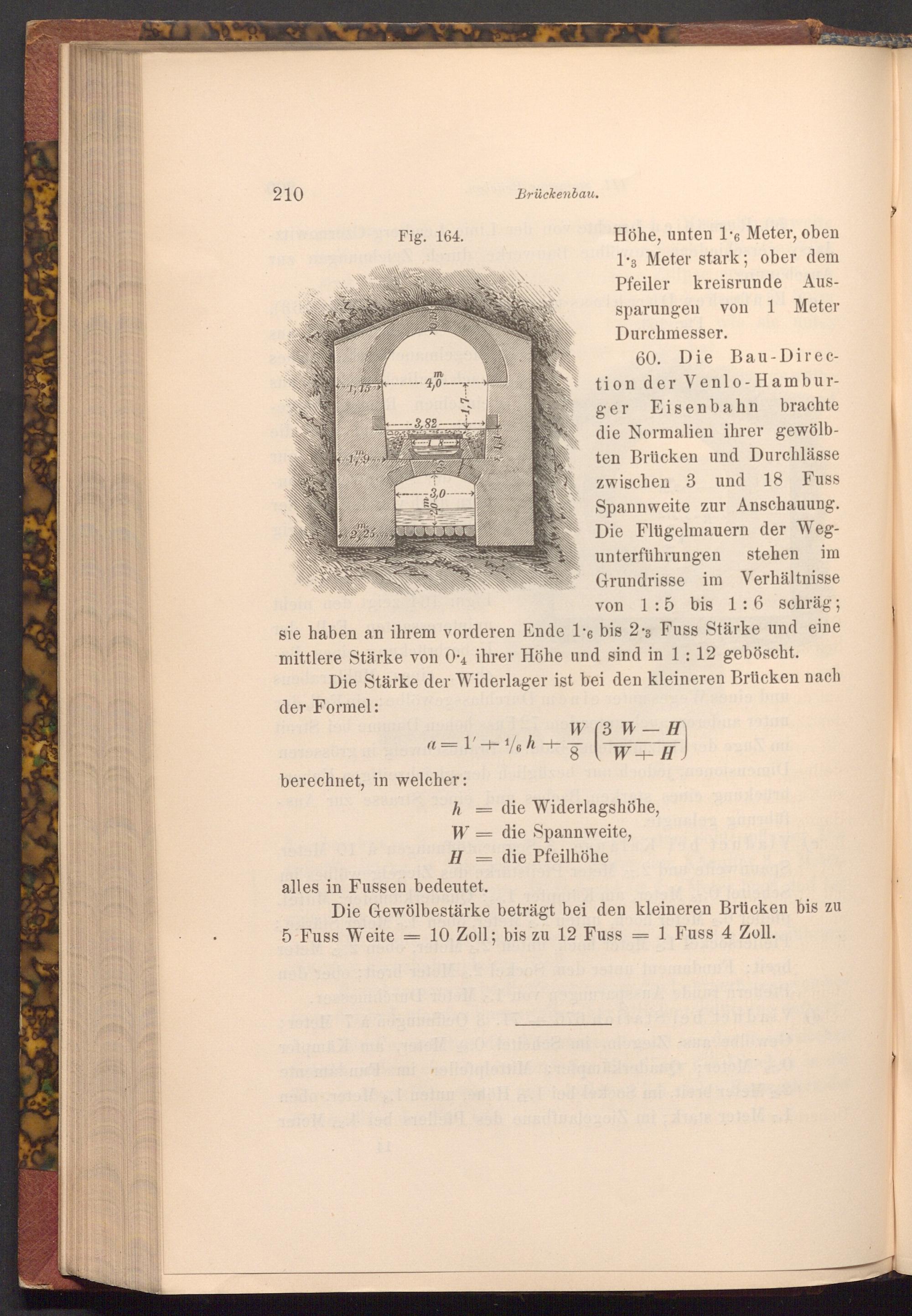

Fig. 164.

GLOK

m

4,0

3,82

3,0­

20- S

--L'T­

Brückenbau.

Höhe, unten 16 Meter, oben 1.3 Meter stark; ober dem Pfeiler kreisrunde Aus­

sparungen von 1 Meter Durchmesser.

60. Die Bau- Direc­tion der Venlo- Hambur­ger Eisenbahn brachte die Normalien ihrer gewölb­ten Brücken und Durchlässe zwischen 3 und 18 Fuss Spannweite zur Anschauung. Die Flügelmauern der Weg­unterführungen stehen im Grundrisse im Verhältnisse von 1: 5 bis 1: 6 schräg;

sie haben an ihrem vorderen Ende 16 bis 23 Fuss Stärke und eine mittlere Stärke von 04 ihrer Höhe und sind in 1: 12 geböscht. Die Stärke der Widerlager ist bei den kleineren Brücken nach der Formel:

a= 1'1h+

W( 3 W- H 8 WH

berechnet, in welcher:

h

W

-

H

-

alles in Fussen bedeutet.

die Widerlagshöhe,

die Spannweite,

die Pfeilhöhe

Die Gewölbestärke beträgt bei den kleineren Brücken bis zu

5 Fuss Weite= 10 Zoll; bis zu 12 Fuss= 1 1 Fuss 4 Zoll.
