IV. Eiserne Brücken.

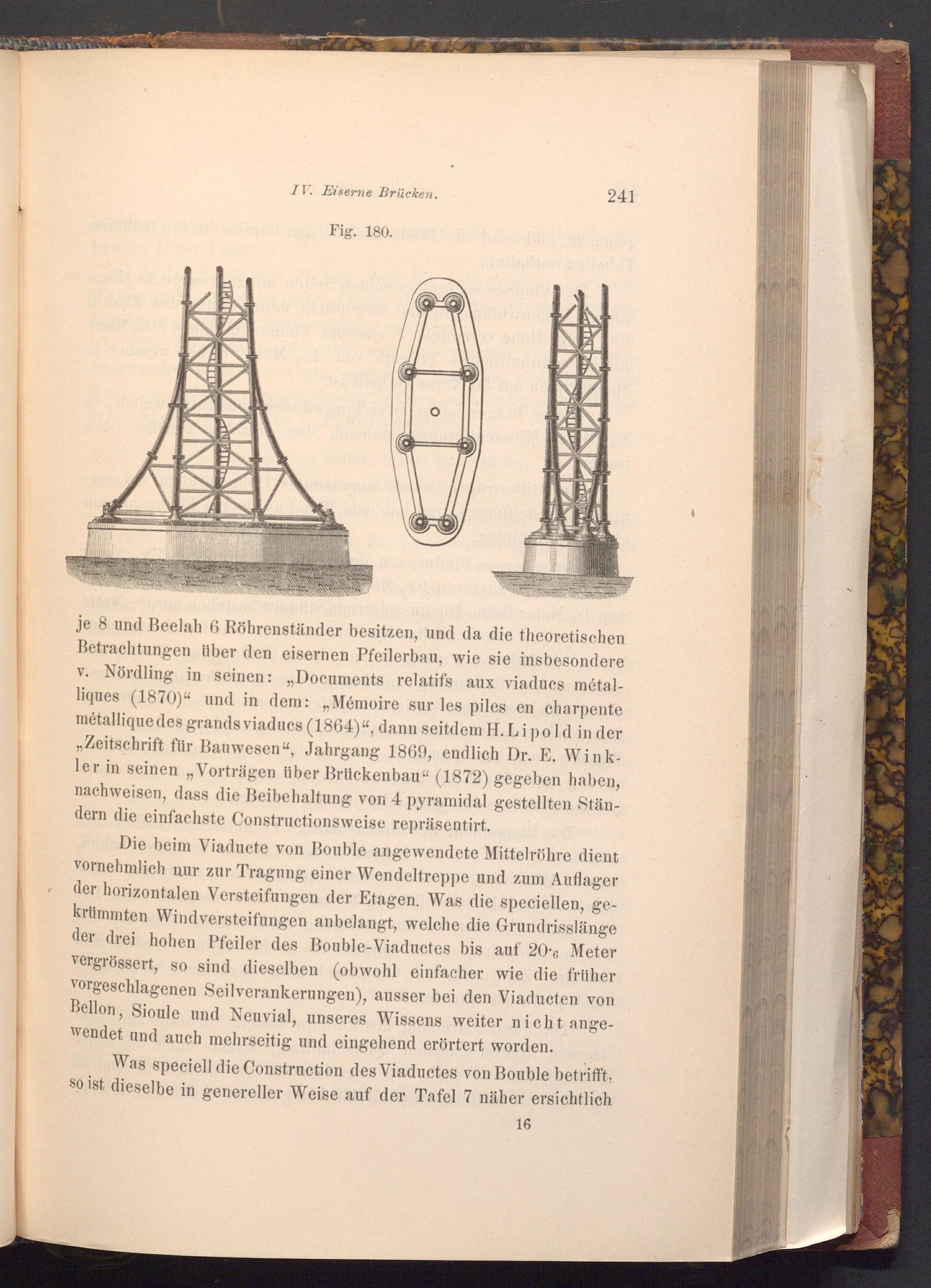

Fig. 180.

0

241

je 8 und Beelah 6 Röhrenständer besitzen, und da die theoretischen Betrachtungen über den eisernen Pfeilerbau, wie sie insbesondere v. Nördling in seinen:„ Documents relatifs aux viadues métal­liques( 1870)" und in dem:„ Mémoire sur les piles en charpente métallique des grands viaducs( 1864)", dann seitdem H. Lipold in der ,, Zeitschrift für Bauwesen", Jahrgang 1869, endlich Dr. E. Wink­ler in seinen„, Vorträgen über Brückenbau"( 1872) gegeben haben, nachweisen, dass die Beibehaltung von 4 pyramidal gestellten Stän­dern die einfachste Constructionsweise repräsentirt.

وو

Die beim Viaducte von Bouble angewendete Mittelröhre dient vornehmlich nur zur Tragung einer Wendeltreppe und zum Auflager der horizontalen Versteifungen der Etagen. Was die speciellen, ge­krümmten Windversteifungen anbelangt, welche die Grundrisslänge der drei hohen Pfeiler des Bouble- Viaductes bis auf 20.6 Meter vergrössert, so sind dieselben( obwohl einfacher wie die früher vorgeschlagenen Seilverankerungen), ausser bei den Viaducten von Bellon, Sioule und Neuvial, unseres Wissens weiter nicht ange­wendet und auch mehrseitig und eingehend erörtert worden.

Was speciell die Construction des Viaductes von Bouble betrifft, so ist dieselbe in genereller Weise auf der Tafel 7 näher ersichtlich

16
