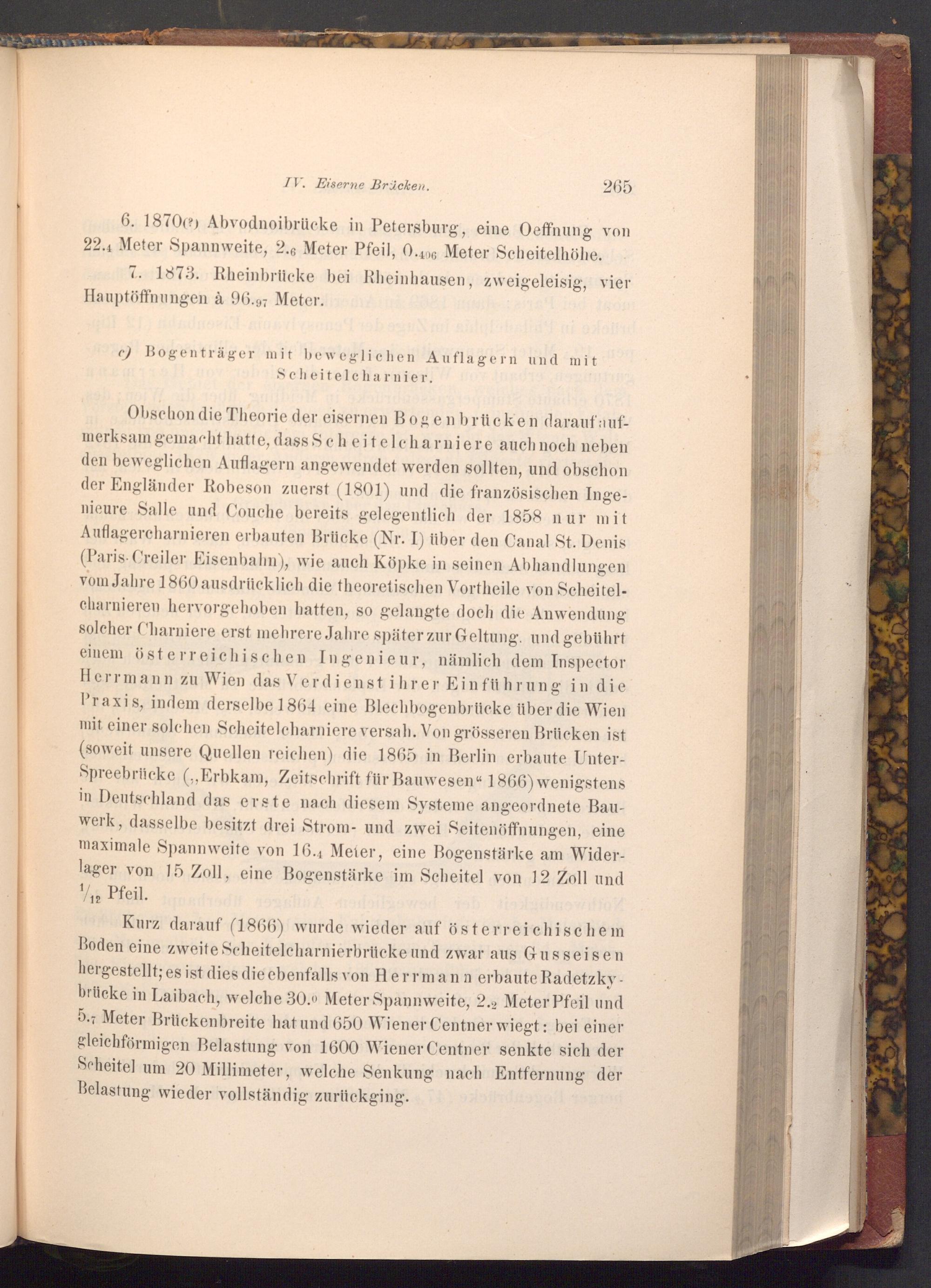

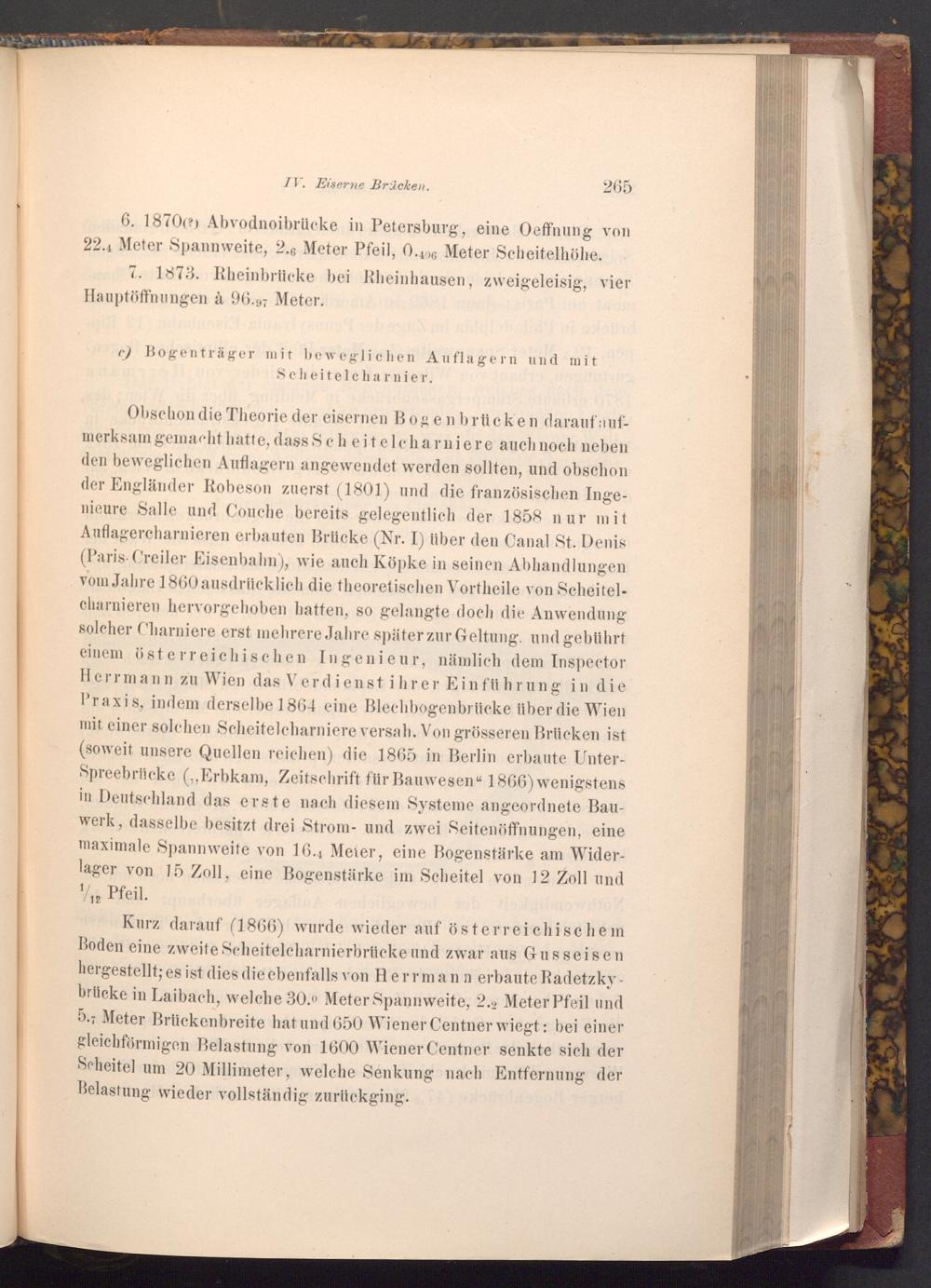

IV. Eiserne Brücken.
265
6. 1870) Abvodnoibrücke in Petersburg, eine Oeffnung von 22.4 Meter Spannweite, 2.6 Meter Pfeil, 0.406 Meter Scheitelhöhe. 7. 1873. Rheinbrücke bei Rheinhausen, zweigeleisig, vier Hauptöffnungen à 96.97 Meter.
Bogenträger mit beweglichen Auflagern und mit Scheitelcharnier.
Obschon die Theorie der eisernen Bogenbrücken darauf aufmerksam gemacht hatte, dass Scheitelcharniere auch noch neben den beweglichen Auflagern angewendet werden sollten, und obschon der Engländer Robeson zuerst( 1801) und die französischen Ingenieure Salle und Couche bereits gelegentlich der 1858 nur mit Auflagercharnieren erbauten Brücke( Nr. I) über den Canal St. Denis ( Paris Creiler Eisenbahn), wie auch Köpke in seinen Abhandlungen vom Jahre 1860 ausdrücklich die theoretischen Vortheile von Scheitelcharnieren hervorgehoben hatten, so gelangte doch die Anwendung solcher Charniere erst mehrere Jahre später zur Geltung. und gebührt einem österreichischen Ingenieur, nämlich dem Inspector Herrmann zu Wien das Verdienst ihrer Einführung in die Praxis, indem derselbe 1864 eine Blechbogenbrücke über die Wien mit einer solchen Scheitelcharniere versah. Von grösseren Brücken ist ( soweit unsere Quellen reichen) die 1865 in Berlin erbaute UnterSpreebrücke( ,, Erbkam, Zeitschrift für Bauwesen" 1866) wenigstens in Deutschland das erste nach diesem Systeme angeordnete Bauwerk, dasselbe besitzt drei Strom- und zwei Seitenöffnungen, eine maximale Spannweite von 16.4 Meter, eine Bogenstärke am Widerlager von 15 Zoll, eine Bogenstärke im Scheitel von 12 Zoll und isb dioslachowition
1/12
Pfeil.
Kurz darauf( 1866) wurde wieder auf österreichischem Boden eine zweite Scheitelcharnierbrücke und zwar aus Gusseisen hergestellt; es ist dies die ebenfalls von Herrmann erbaute Radetzkybrücke in Laibach, welche 30.0 Meter Spannweite, 2.2 Meter Pfeil und 5.7 Meter Brückenbreite hat und 650 Wiener Centner wiegt: bei einer gleichförmigen Belastung von 1600 Wiener Centner senkte sich der Scheitel um 20 Millimeter, welche Senkung nach Entfernung der Belastung wieder vollständig zurückging.
