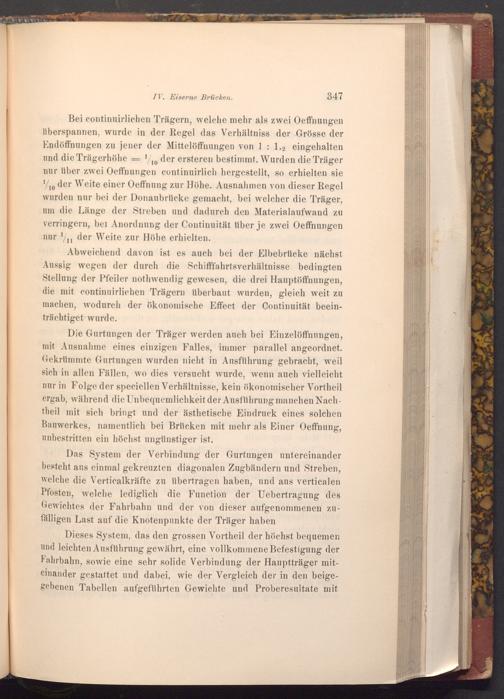

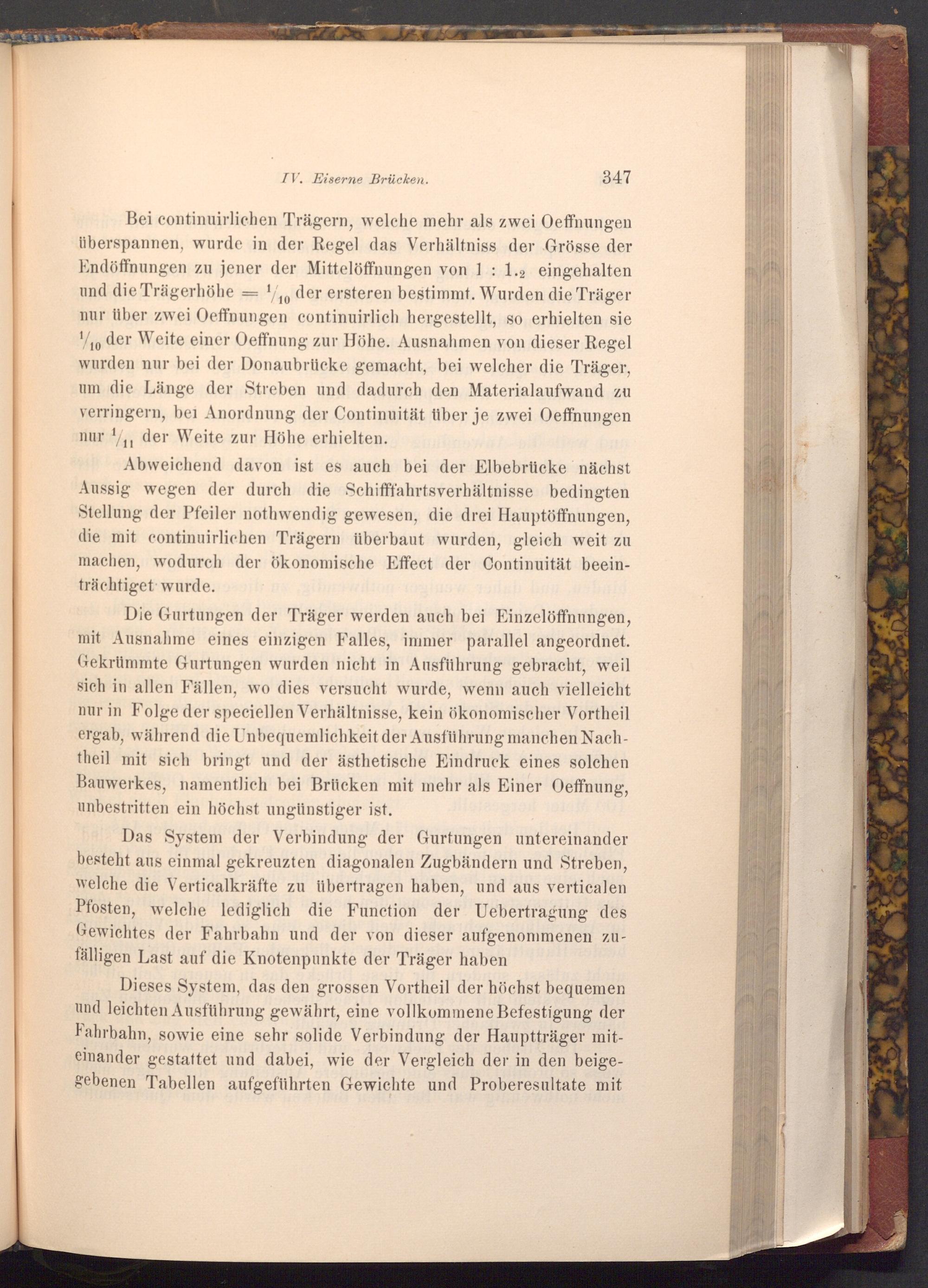

IV. Eiserne Brücken.

347

Bei continuirlichen Trägern, welche mehr als zwei Oeffnungen überspannen, wurde in der Regel das Verhältniss der Grösse der Endöffnungen zu jener der Mittelöffnungen von 1: 1.2 eingehalten und die Trägerhöhe= 1/10 der ersteren bestimmt. Wurden die Träger nur über zwei Oeffnungen continuirlich hergestellt, so erhielten sie 1/10 der Weite einer Oeffnung zur Höhe. Ausnahmen von dieser Regel wurden nur bei der Donaubrücke gemacht, bei welcher die Träger, um die Länge der Streben und dadurch den Materialaufwand zu verringern, bei Anordnung der Continuität über je zwei Oeffnungen nur der Weite zur Höhe erhielten.

Abweichend davon ist es auch bei der Elbebrücke nächst Aussig wegen der durch die Schifffahrtsverhältnisse bedingten Stellung der Pfeiler nothwendig gewesen, die drei Hauptöffnungen, die mit continuirlichen Trägern überbaut wurden, gleich weit zu machen, wodurch der ökonomische Effect der Continuität beein­trächtiget wurde.

Die Gurtungen der Träger werden auch bei Einzelöffnungen, mit Ausnahme eines einzigen Falles, immer parallel angeordnet. Gekrümmte Gurtungen wurden nicht in Ausführung gebracht, weil sich in allen Fällen, wo dies versucht wurde, wenn auch vielleicht nur in Folge der speciellen Verhältnisse, kein ökonomischer Vortheil ergab, während die Unbequemlichkeit der Ausführung manchen Nach­theil mit sich bringt und der ästhetische Eindruck eines solchen Bauwerkes, namentlich bei Brücken mit mehr als Einer Oeffnung, unbestritten ein höchst ungünstiger ist.

Das System der Verbindung der Gurtungen untereinander besteht aus einmal gekreuzten diagonalen Zugbändern und Streben, welche die Verticalkräfte zu übertragen haben, und aus verticalen Pfosten, welche lediglich die Function der Uebertragung des Gewichtes der Fahrbahn und der von dieser aufgenommenen zu­fälligen Last auf die Knotenpunkte der Träger haben

Dieses System, das den grossen Vortheil der höchst bequemen und leichten Ausführung gewährt, eine vollkommene Befestigung der Fahrbahn, sowie eine sehr solide Verbindung der Hauptträger mit­einander gestattet und dabei, wie der Vergleich der in den beige­gebenen Tabellen aufgeführten Gewichte und Proberesultate mit
