Brückenbau.

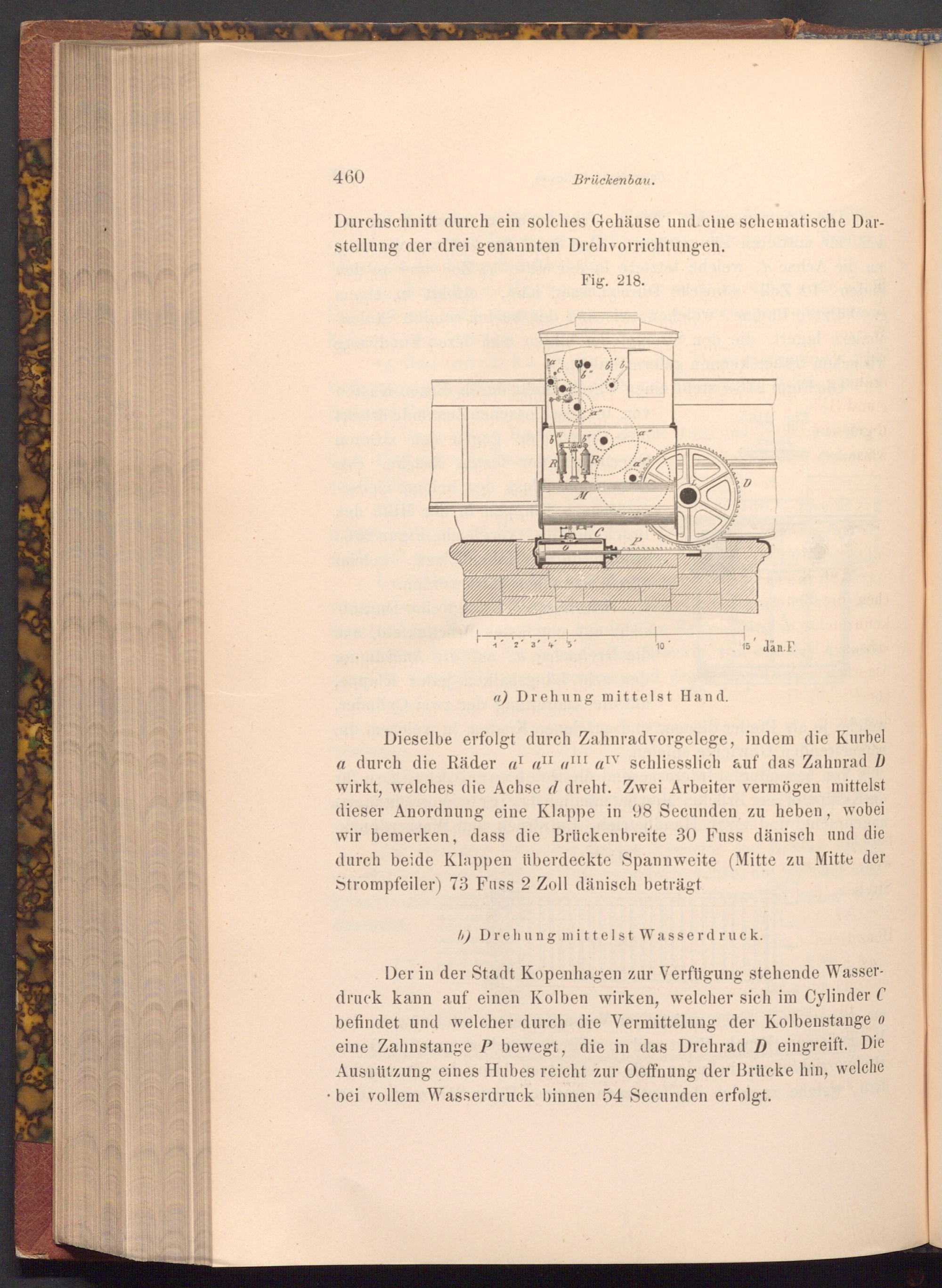

Durchschnitt durch ein solches Gehäuse und eine schematische Dar­stellung der drei genannten Drehvorrichtungen.

6

R

Fig. 218.

M

C

P

D

10

15 dan.F.

•

a) Drehung mittelst Hand.

Dieselbe erfolgt durch Zahnradvorgelege, indem die Kurbel a durch die Räder a aII III IV schliesslich auf das Zahnrad D wirkt, welches die Achse d dreht. Zwei Arbeiter vermögen mittelst dieser Anordnung eine Klappe in 98 Secunden zu heben, wobei wir bemerken, dass die Brückenbreite 30 Fuss dänisch und die durch beide Klappen überdeckte Spannweite( Mitte zu Mitte der Strompfeiler) 73 Fuss 2 Zoll dänisch beträgt.

b) Drehung mittelst Wasserdruck.

Der in der Stadt Kopenhagen zur Verfügung stehende Wasser­druck kann auf einen Kolben wirken, welcher sich im Cylinder C befindet und welcher durch die Vermittelung der Kolbenstange o eine Zahnstange P bewegt, die in das Drehrad D eingreift. Die Ausnützung eines Hubes reicht zur Oeffnung der Brücke hin, welche · bei vollem Wasserdruck binnen 54 Secunden erfolgt.
