Brückenbau.
3. Wippung der Brücke.

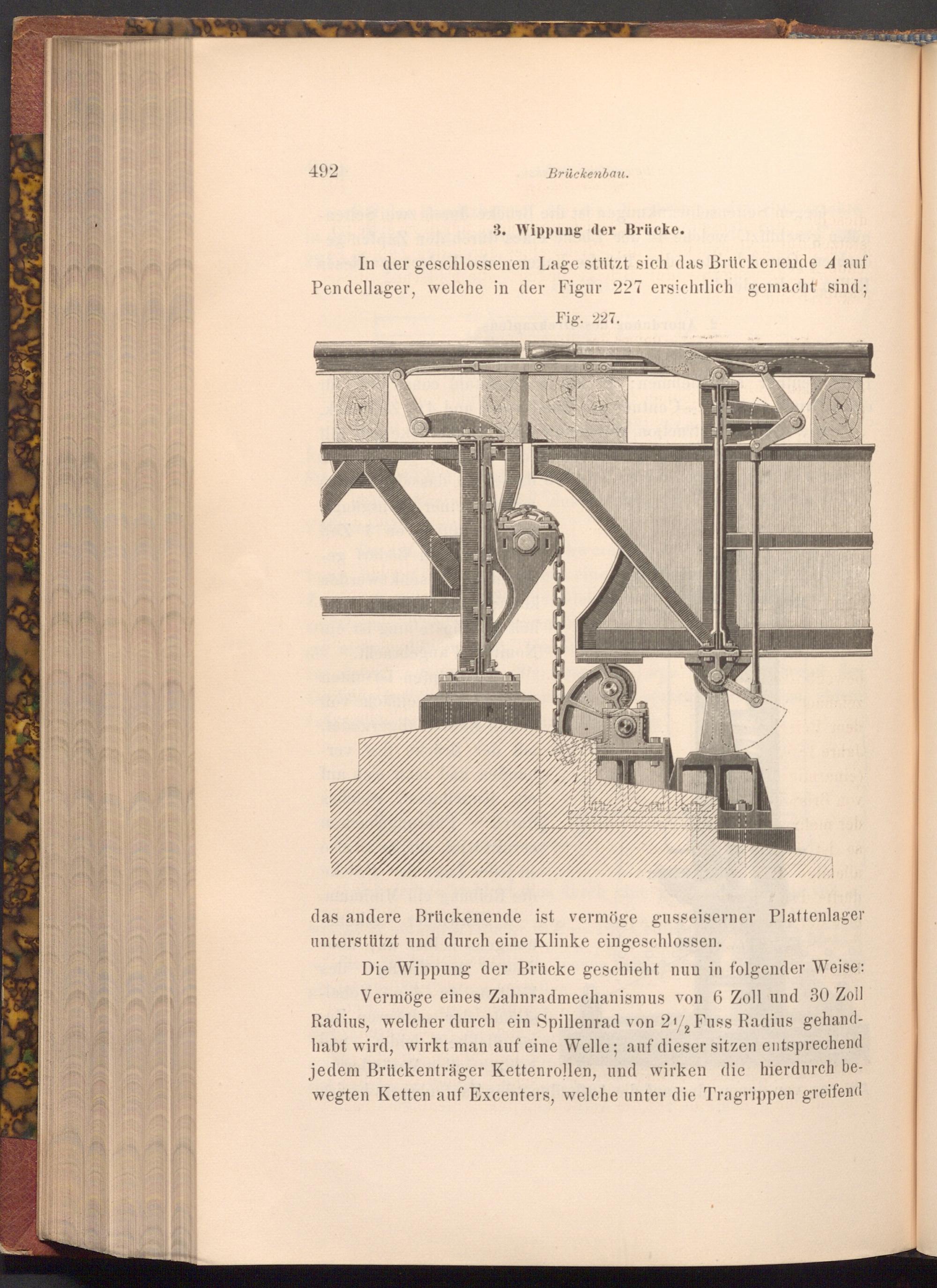

In der geschlossenen Lage stützt sich das Brückenende A auf Pendellager, welche in der Figur 227 ersichtlich gemacht sind;
Fig. 227.
das andere Brückenende ist vermöge gusseiserner Plattenlager unterstützt und durch eine Klinke eingeschlossen.
Die Wippung der Brücke geschieht nun in folgender Weise: Vermöge eines Zahnradmechanismus von 6 Zoll und 30 Zoll Radius, welcher durch ein Spillenrad von 21, Fuss Radius gehandhabt wird, wirkt man auf eine Welle; auf dieser sitzen entsprechend jedem Brückenträger Kettenrollen, und wirken die hierdurch bewegten Ketten auf Excenters, welche unter die Tragrippen greifend
