I. Der Geleisebau.

63

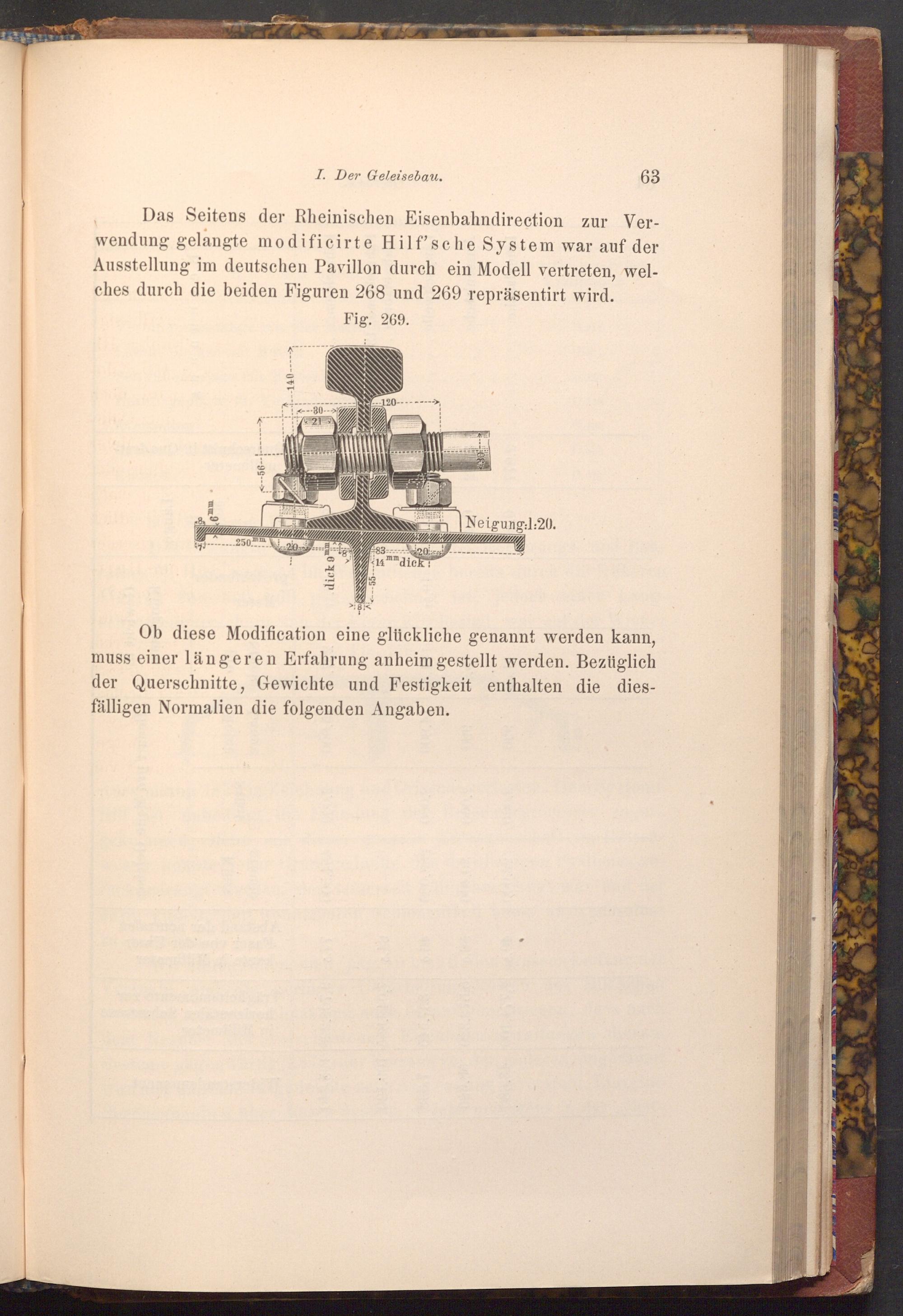

Das Seitens der Rheinischen Eisenbahndirection zur Ver­wendung gelangte modificirte Hilf'sche System war auf der Ausstellung im deutschen Pavillon durch ein Modell vertreten, wel­ches durch die beiden Figuren 268 und 269 repräsentirt wird.

Fig. 269.

6mm.

250.

mm

dick 9mm

30­

21

-120­

Neigung: 1: 20.

mm

20 dick

Ob diese Modification eine glückliche genannt werden kann, muss einer längeren Erfahrung anheim gestellt werden. Bezüglich der Querschnitte, Gewichte und Festigkeit enthalten die dies­fälligen Normalien die folgenden Angaben.
